1.2. Назначение и характеристики технических средств химической разведки и химического контроля
Автоматический газосигнализатор ГСА-3 (рисунок 1.11) предназначен для обнаружения в воздухе паров отравляющих веществ типа зарин, зоман, V-газы, люизита, хлора и аммиака с выдачей светового и звукового сигнала оповещения.
Состав: блок индикации, комплект ЗИП одиночных, комплект ЗИП грузовой (в составе защитно-разгрузочного комплекта химика наблюдателя), унифицированного зарядно-питающего устройства, ящик укладочный.

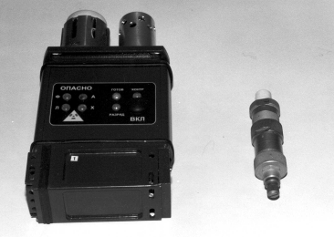

Рисунок 1.11 - Автоматический газосигнализатор ГСА-3
Блок индикации состоит из ионизационного преобразователя концентраций (ИПК) на основе четырехэлектродной ионизационной камеры, работающей на переменном напряжении, предназначенного для обнаружения ФОВ, и электрохимического детектора для обнаружения люизита и сильнодействующих ядовитых веществ. Источник ионизации ИПК на основе 238Рu. Отличительной особенностью конструкции газосигнализатора ГСА-3 является отсутствие схемы термостатирования, побудителя расхода воздуха.
Газосигнализатор входит в состав жилета защитно-разгрузочного химика-наблюдателя.
Штатная принадлежность: группа разведки НАСФ.
Основные тактико-технические характеристики:
Режим работы |
Непрерывный |
Порог чувствительности |
Малоопасные концентрации |
Быстродействие по парам ФОВ, с |
5 |
Время непрерывной работы, ч |
24 |
Напряжение источников питания, В |
12, 27 |
Габаритные размеры датчика, мм |
10550205 |
Масса прибора, кг |
0,9 |

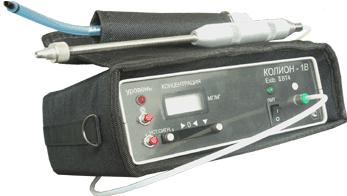

Газоанализатор типа «Колион»
Зарегистрирован в Госреестре средств измерений РФ под № 16298-02. Разрешение Госгортехнадзора РФ на применение № РРС 04-4287. Предназначен для измерения содержания вредных веществ в воздухе рабочей зоны. Определяемые соединения Пары углеводородов нефти, бензин (в том числе этилированный), керосин, дизельное топливо и др. нефтепродукты; органические растворители (сольвент, уайт-спирит, ацетон и пр.); алифатические (кроме метана и этана), ароматические и непредельные углеводороды; хлоралкены (винилхлорид, три- и тетрахлорэтилен); этанол и др. спирты; альдегиды и кетоны; сложные эфиры; этиленоксид; амины, меркаптаны; аммиак; сероводород, и другие. Особенности: Высокая чувствительность (от долей ПДК рабочей зоны). Широкий диапазон измеряемых концентраций (до 5% НКПР). Быстродействие. Отсутствие необходимости в расходуемых материалах, дополнительных газах и градуировки в межповерочном интервале. Автоматический контроль разряда блока аккумуляторов. Отсутствие эффекта “памяти”. Наличие сигнализации о превышении заданного уровня концентрации. Влажность окружающей среды не влияет на получаемые результаты. Измеряемая концентрация регистрируется в цифровом виде на жидкокристаллическом индикаторе. Небольшие размеры и масса.
Устройство и работа прибора
Анализируемый воздух непрерывно прокачивается через фотоиониза-ционный детектор (ФИД), установленный в газоанализаторе, с помощью встроенного микро-компрессора. В измерительной камере детектора происходит ионизация контролируемых веществ вакуумным ультрафи-олетовым (ВУФ) излучением. Ионы под действием электрического поля перемещаются в ионизационной камере. Получаемый токовый сигнал пропорционален концентрации анализируемых веществ. При этом компоненты чистого воздуха не ионизуются. Значение концентрации в мг/м3 представляется в цифровом виде на жидкокристаллическом индикаторе. Для работы в условиях пониженной освещенности предусмотрена подсветка индикатора. Для проведения измерений в удаленных и труднодоступных местах (например, для измерения концентрации паров загрязнителя в резервуарах или при определении глубины загрязнения почвы) используются пробоотборник, металлический наконечник, а также удлинитель пробоотборника, длина которого может достигать 10 м. Прибор оснащен сигнальным устройством, которое формирует звуковой и световой сигнал, когда измеряемая концентрация превышает установленный уровень.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОМПЛЕКТ ПОСТАВКИ
ГРАДУИРОВКА И ПОВЕРКА Газоанализатор градуируется по одному веществу: бензину, бензолу, аммиаку или др. по согласованию с заказчиком. Для определения кон-центраций других веществ используются коэффициенты пересчета, приведенные в Руководстве по эксплуатации. Поверка прибора произ-водится с использованием баллонной поверочной смеси этилен-воздух и может быть легко проведена на местах. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Статья VIII.Мини-экспресс лаборатория типа "Пчелка" для комплексного обследования химической загрязненности объектов окружающей среды в рабочей зоне
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Комплект-лаборатория «Пчелка-Р» предназначен для комплексного обследования химической загрязненности объектов окружающей среды в рабочей зоне с применением индикаторных трубок для контроля воздуха и тест-систем для контроля водных сред. Комплект позволяет провести первичный экспресс-контроль загрязненности объектов окружающей среды без использования дополнительного оборудования в лабораторных, производственных, складских помещениях, труднодоступных местах, а также в полевых условиях. Лаборатория «Пчёлка-Р» занимает приоритетное место среди средств измерений, используемых на практике службами МЧС России, станциями наблюдения и лабораторного контроля Всероссийского центра наблюдений и лабораторного контроля, службами санитарного контроля ЦГСЭН и т.п. Область применения лаборатории «Пчелка-Р» выходит за рамки области применения обычных газоопределителей на основе индикаторных трубок за счет того, что в ее состав, кроме индикаторных трубок и прокачивающего устройства, входят тест-системы для сигнального контроля загрязненности воды и почвы. Лаборатория успешно используется при аттестации рабочих мест и санитарном контроле воздуха рабочей зоны. Особенно полезна для получения сигнальной информации в условиях аварий, при чрезвычайных ситуациях, при технологическом контроле утечек опасных сред, а также местах выброса АХОВ и др. По запросу потребителя в состав «комплекта «Пчелка-Р» могут включаться штатные войсковые средства для обнаружения ОВ и токсикантов – ВИКХК (войсковой индивидуальный комплект химического контроля), ИПЭ (индикаторные элементы плоские). Лаборатория "Пчелка-Р" позволяет проводить экспресс-контроль химических загрязнителей окружающей среды – воздуха, воды, почвы – по следующим основным направлениям:
Состав и комплектность «Пчелка-Р» представляет собой портативный комплект следующего состава:
Перечень индикаторных трубок, входящих в базовый состав комплекта-лаборатории «Пчелка-Р»
Перечень тест-систем, входящих в базовый состав комплекта-лаборатории «Пчелка-Р»
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Войсковой прибор химической разведки (ВПХР) (рисунок 1.12) предназначен для определения в воздухе, на местности, на боевой технике зарина, зомана, иприта, фосгена, дифосгена, синильной кислоты хлорциана, BZ, а также паров VX в воздухе.
В состав комплекта ВПХР входят: корпус с крышкой, ремень, насос, насадка к насосу, колпачок для насадки - 8 шт., противодымный фильтр ПДФ-1- 10 шт., грелка со штырем, патрон для грелки- 10 шт., фонарь, лопатка, индикаторные трубки ИТ-44 (ИТ-51)- 10 шт., ИТ-45- 10 шт., ИТ-36- 10 шт., ИТ-46- 10 шт., памятка по обращению с ВПХР, паспорт, техническое описание и инструкция по эксплуатации.
Вместо индикаторных трубок могут использоваться соответствующие плоские индикаторные элементы: ИПЭ - ФОВ – 10 шт.; ИПЭ - фосген, дифосген – 10 шт.; ИПЭ - синильная кислота, хлорциан – 10 шт.; ИПЭ - иприт – 10 шт.

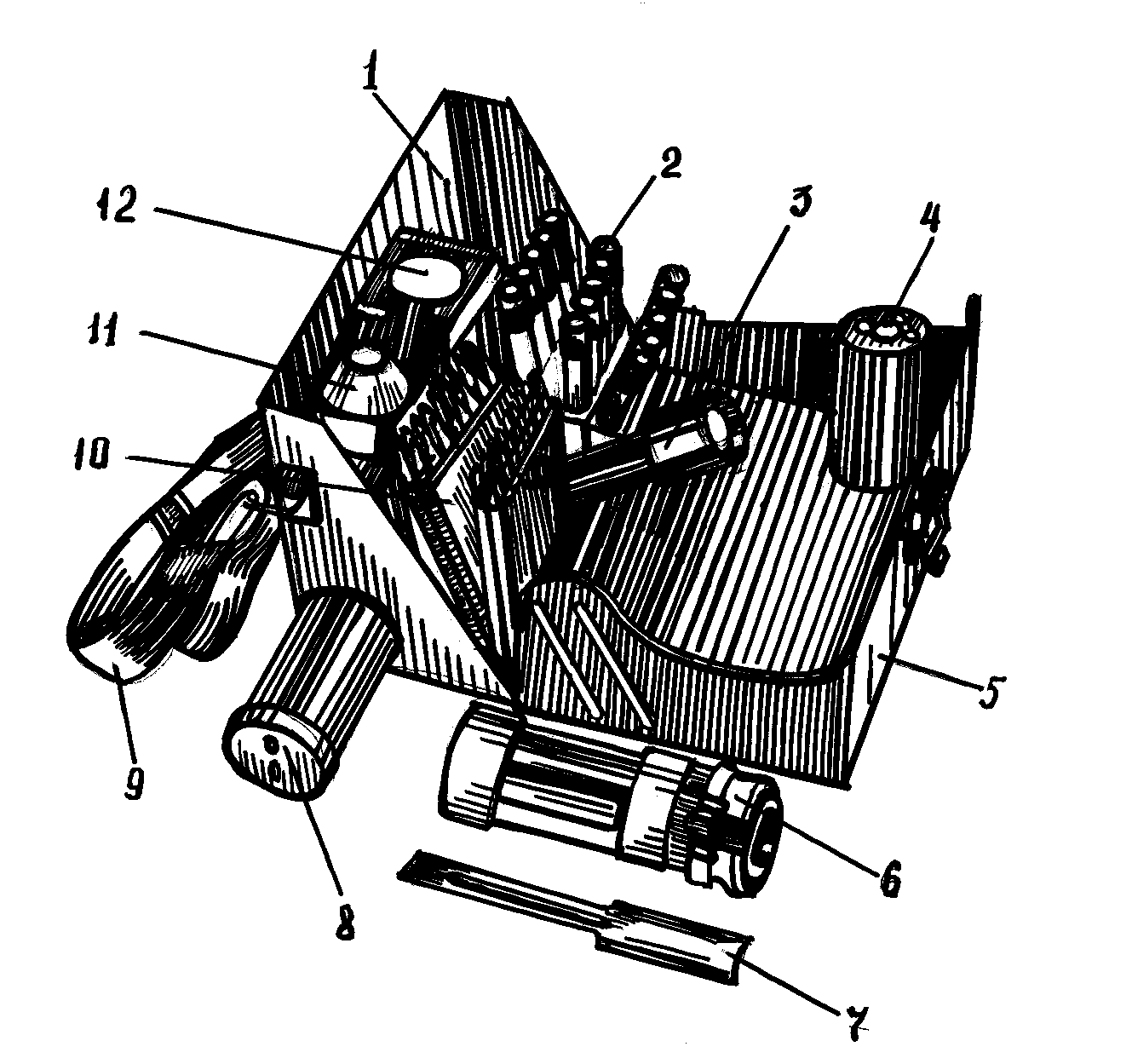

Рисунок 1.12 - Войсковой прибор химической разведки ВПХР
1 - крышка; 2 - патроны для грелки; 3 - фонарь; 4 - грелка; 5 - корпус; 6 - насадка к насосу; 7 - лопатка; 8 - насос; 9 - ремень; 10 - индикаторные трубки (плоские индикаторные элементы); 11 - колпачки; 12 – противодымные фильтры.
Технические характеристики ВПХР
Чувствительность прибора определяется чувствительностью индикаторных трубок (плоских индикаторных элементов).
Время определения ОВ в воздухе зависит от температуры окружающего воздуха и составляет около 5 мин. при температуре выше 5оС и около 6-7 мин. при температуре ниже 5оС.
Производительность насоса при 50 качаниях в 1 мин. 1,8-2 л воздуха.
В зависимости от температуры окружающего воздуха грелка с патронами обеспечивает подогрев до следующих температур:
- при температуре окружающего воздуха минус 40оС: в течение первых трех минут с момента разбивания ампулы патрона в грелке достигает 85оС, по истечении семи минут падает до температуры не ниже 20оС;
- при температуре минус 20оС: в течение первых трех минут температура в грелке достигает 85оС, по истечении семи минут - не ниже 30оС; в течение 15-20 минут температура в грелке сохраняется до 15-20оС.
Масса прибора 2,3 кг.
Универсальный прибор газового контроля УПГК-ЛИМБ-СИ (рисунок 1.13) с комплектом трубок индикаторных (ТИ) предназначен для предварительного обследования проб на содержание ОВ. Позволяет обнаруживать около 60 типов АХОВ (с блоком пробоотбора до 250) и 20 типов ОВ.
|

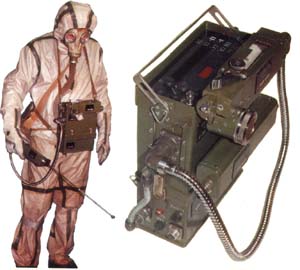

Рисунок 1.13 – Внешний вид УПГК-ЛИМБ-СИ |
Основные технические характеристики:
Параметр |
Величина |
1 При измерении концентрации вредных веществ с помощью ТИ в воздухе рабочей зоны в диапазоне от 0 до15 ПДК предел основной относительной погрешности, %, не более |
± 25 |
2 Погрешность измерения концентрации вредных веществ при измерении с помощью ТИ определяется погрешностью используемых ТИ и не превышает, % |
± 25 |
3 Количество одновременно работающих ТИ, шт. |
1 |
4 Время подготовки прибора к работе, включая время выхода на рабочий режим, мин (в зависимости от условий эксплуатации – температуры окружающей среды и потребляемой мощности) |
от 2 до 10 |
5 Объем воздуха, прокачиваемый через ТИ, дм3: - в периодическом режиме - в непрерывном режиме |
от 0,1 до 99 от 1 до 99 |
6 Объем воздуха, прокачиваемый за один цикл, дм3 |
0,1 |
7 Предел допускаемой основной относительной погрешности дозирования объема воздуха, прокачиваемого за один цикл, %, не более |
± 5 |
8 Время непрерывной работы от аккумуляторной батареи, ч, в зависимости от тактики применения (при уменьшении потребляемой мощности пропорционально увеличивается время непрерывной работы) |
2-8 |
9 Выходные параметры ЗПУ: - напряжение в режиме питания, В - ток нагрузки, А |
11,0-14,6 Не более 2,0 |
10 Температура в точке отбора пробы с помощью зонда не должна превышать, ºС |
250 |
11 Температура окружающего воздуха, ºС: - общепромышленное исполнение - специальное исполнение |
от минус 10 до плюс 40 от минус 40 до плюс50 |
12 Масса, кг, не более: - прибора в упаковке (кейсе) - прибора в сборе - контейнера ЗИП |
6,5 3,4 4,0 |
13 Габаритные размеры, мм, не более: - прибора в упаковке (кейс) - прибора в сборе |
72 х 370 х 395 118 х 265 х 340 |
14 Межповерочный интервал, год |
1 |
15 Гарантийный срок эксплуатации, год |
1 |
