Технічні дані електроаспіратора типу еа-1
Діапазон виміру витрати повітря в кожному каналі, дм3/хв 0,25-5,0
Максимальне розрідження (перепад тиску), Па 1400
Чac відбору проби, хв 20
Основна приведена погрішність виміру обсягу проби,% ±10
Споживана потужність, Вт не більше 500
Маса, кг не більше 25
Додаток
Технічні дані електроаспіратора типу еа-2
Максимальна витрата повітря, дм3/хв 250-330
Максимальне розрідження, Па 12000
Основна приведена погрішність виміру витрати, % 6
Маса, кг не більш 35
Додаток
Технічні дані повітровідбірника “Компонент”
Кількість одночасно відбираємих проб до 4
Кількість проб, що відбираються в плин циклу 32
Тривалість циклу, годин 5-24
Тривалість відбору проби, хв 5-20
Витрата по одному каналу, дм3/хв 0,25-6
Межа припустимого значення погрішності дозуємого обсягу, % 5
Кількість номінальних значень обсягів відбираемих проб 7
Кількість змінних сопел у комплекті виробу 19
Габаритні розміри, мм не більше 590х540х1090
Маса, кг не більш 100
Додаток

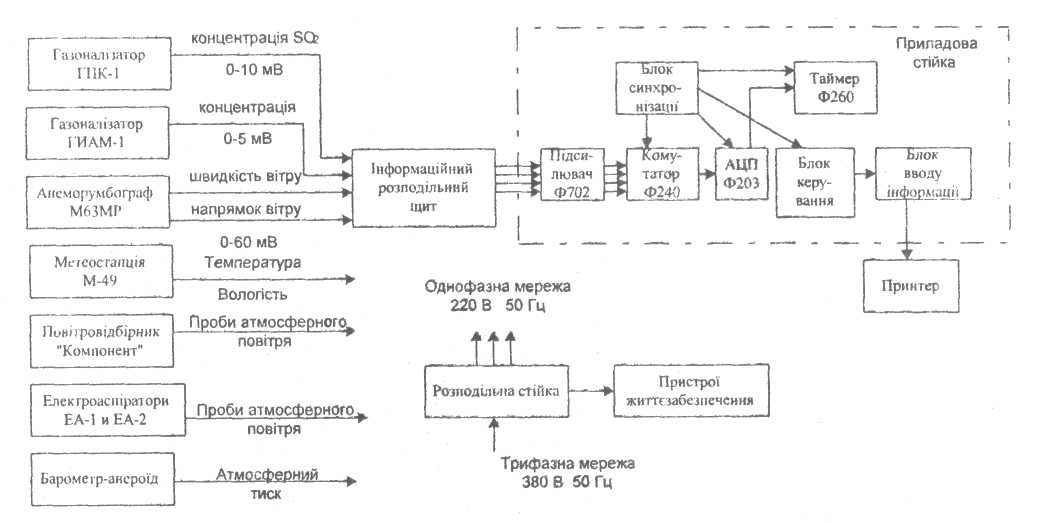

Блок-схема структури технічних засобів станції “Повітря-1”
Додаток
Класифікація засобів відбору проб повітря
Класифікаційні ознаки |
Класифікаційні угруповання |
Фаза контролюємого забрудника |
Засоби відбору паро- і газоподібних забруднювачів |
Засоби відбору аерозолей |
|
Спосіб відбору повітря |
Засоби відбору у вакууміровані посудини |
Засоби аспіраційного відбору |
|
Вид середовища, що уловлює |
Засоби з твердими сорбентами |
Засоби з рідкими поглиначами |
|
Засоби з використанням фільтрів |
|
Спосіб регулювання витрати |
Засоби ручного регулювання витрати |
Засоби з непрямим автоматичним регулюванням витрати |
|
Засоби з прямим автоматичним регулюванням витрати |
|
Значення стабілізуюємої витрати |
Засоби з безперервними значеннями витрати |
Засоби з дискретними значеннями витрати |
|
Ступінь автоматизації робочої програми |
Автоматичні засоби |
Папівавтоматичні засоби |
|
Засоби з ручним керуванням |
|
Кількість проб, що одночасно відбираються |
Одноканальні засоби відбору |
Багатоканальні засоби відбору |
|
Вид експлуатації |
Засоби відбору особистого користування |
Стаціонарні засоби відбору |
|
Переносні засоби відбору |
Додаток
Характеристики фільтрів, які використовуються при відборі проб атмосферного повітря (аналітичні фільтри для аерозолей афа)
Марки фільтрів |
Технічні характеристики |
Призначення |
АФА-В |
Виконані у виді кружків із спресованими краями, вирізаними з тканини ФПП-15. Маса фільтрів не залежить від відносної вологості повітря. Випускаються фільтри типів АФА-У-18 і АФА-У-10 |
Для визначення масової концентрації аерозолей |
АФА-Х |
Робоча поверхня фільтра 18 см2 |
Для мікрохімічних і радіометричних аналізів дисперсної фази аерозолей |
АФА-ХА-18 |
Виготовляються з тканини ФПА-15, що не розчиняється в більшості хімічних розчинників |
Для поглинання різноманітних аерозолей із повітря |
АФА-ХП-18 |
Виготовляються з тканини ФПА-15. По властивостям дуже близькі до фильтрів типу АФА-У |
Для відбору проб аерозолей при аналізі повітря |
АФА-ХС-18 |
Виготовляються з матеріалу, стійкого до кислот і лугів. |
Для аналізу аерозолей, розчинних у лугах |
АФА-ХМ-18 |
Виготовляються з матеріалу, стійкого до кислот і лугів. |
Для аналізу нелетких аеродисперсних домішок |
АФА-ВП-20 |
Скорочують тривалість відбору |
Для відбору високотоксичних аерозолей |
Додаток
