16.2. Зрошувані циклони з водяною плівкою
Ефект дії зрошуваного циклону в порівнянні із звичайним циклоном посилюється тим, що пил, що відкидається під дією відцентрових сил до стінок циклону, значною мірою поглинається водяною плівкою і перетворюється на шлам. В результаті запобігає вторинне віднесення пилу, що виділився з потоку.
У циклонах з водяною плівкою небезпека вибуху і спалаху пилу практично усувається.
Зрошуваний циклон типу ЦВП (мал. 6.3) складається з циліндрового корпусу з конічним днищем і воздухоотводящим патрубком і воздухоподводящей равлика. Запилене повітря підводиться по дотичній до корпусу з швидкістю близько 20 м/с. Поверхня стінок апарату зрошується водою за допомогою сопел, розташованих рівномірно у верхній частині циклону. Сопла знаходяться також у вхідному патрубку і призначені для змиву відкладень пилу. Тиск води перед соплами 2...2,5 кПа. Питома витрата води - 0,05...0,3 л/м . Одиночні циклони з водяною плівкою розраховані на очищення 1...20 тис. м /ч запиленого газу і у всьому діапазоні продуктивності забезпечують достатній ступінь очищення.

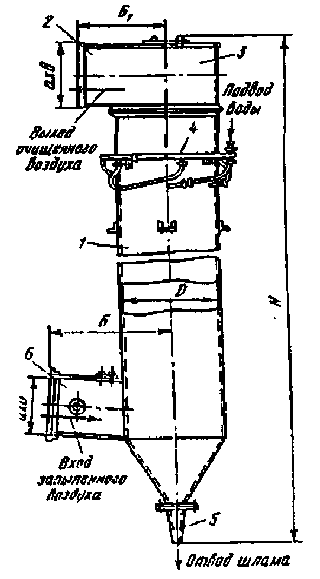

Рис. 16.3. Циклон з водяною плівкою ЦВП: 1 - корпус; 2 - вихідний патрубок; 3 - равлик; 4 - колектор; 5 - конусний патрубок (гідрозасув); 6 - вхідний патрубок.
Циклон з водяною плівкою типу ЦВП можна використовувати для очищення низькотемпературних газів з будь-яким видом пилу, що не цементується, окрім тієї, що схоплюється і реагує з водою. Він може бути застосований як каплеуловителя в установках з трубами Вентурі.
Загальна ефективність ЦВП - до 90 %, фракційна ефективність уловлювання частинок розміром 5... 10 мкм до 90.. .95 %.
Основні характеристики газопромивщиків ЦВП приведені в табл. 6.4 і 6.5.
Таблиця 6.4
Характеристика циклонів з водяною плівкою
Виконання циклону |
Швидкість повітря, м/с |
Гідравлічний опір, Па |
Коефіцієнт гідравлічного опору |
|||||
наимень шая* |
найбільша** |
найменша* |
найбільша** |
найменше |
найбільше |
віднесений к vBX, ^звх |
віднесений к v0, |
|
Основне |
16 |
25,6 |
4,5 |
7,05 |
360 |
915 |
2,3 |
30 |
Для роботи з підвищеною швидкістю |
32 |
44 |
|
6,0 |
940 |
1780 |
1,5 |
78 |
Гідравлічний опір циклонів ЦВП залежить від витрати газу і конструкції апарату. На мал. 6.4 приведена номограма для визначення гідравлічного опору ЦВП різних типоразмеров залежно від витрати газу.
*У вхідному отворі циклону vBX.
||Умовна середня в поперечному перетині циклону v0.
Таблиця 6.5.
Основні розміри зрошуваних циклонів ЦВП.
Тип циклону |
Розміри, мм |
Загальна маса, кг |
||||
D |
Б |
|
Н |
axb |
||
цвп-з |
315 |
445 |
283 |
2436 |
110x195 |
63,9 |
ЦВП-4 |
400 |
505 |
360 |
3014 |
140x250 |
106,7 |
ЦВП-5 |
500 |
640 |
450 |
3684 |
175x310 |
161 |
ЦВП-6 |
630 |
765 |
565 |
4554 |
220x390 |
237 |
ЦВП-8 |
800 |
1025 |
720 |
5699 |
280x495 |
369,7 |
ЦВП-10 |
1000 |
1335 |
900 |
7044 |
350x620 |
569,5 |

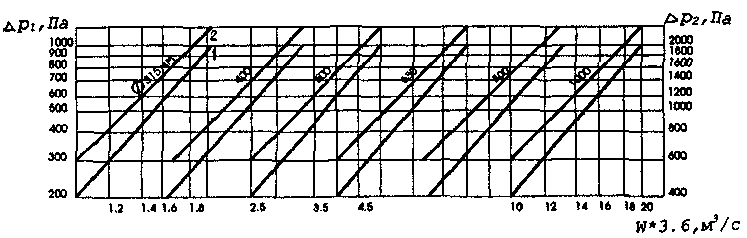

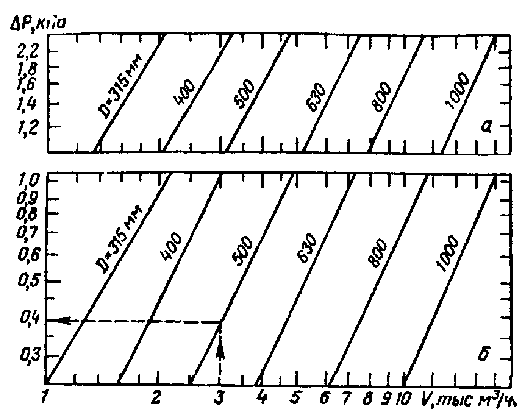

Рис. 16.4. Номограма для визначення гідравлічного опору АР циклону ЦВП залежно від витрати газу Уї діаметру аппарата/).
Ступінь очищення газу в циклоні ЦВП можна визначити на основі двох графіків, приведених на мал. 6.5 і 6.6.
По мал. 6.5 визначають діаметр частинок пилу, що уловлюються на 50%, залежно від гідравлічного опору апарату. Графік, приведений на мал. 6.6, побудований для певних умов: р\= 2650 кг/м
t= 20 °С, цэг = 1,83-10"5 Па-с, тому для інших умов величина діаметру частинок, уловлених на 50% (d50), уточнюється по залежності:
З э д \ °’5
4 = d% (6-13)
де ^50д, d5q - діаметри частииц, уловлених на 50% відповідно в дійсних і еталонних умовах.
Ступінь або ефективність фракційного очищення визначається по номограмі (мал. 6.6).
Для цього спочатку визначають параметр ст, а по кривою розподілу D (d), побудованою в логарифмічно імовірнісних координатах на основі властивостей інтеграла вірогідності:
\na = \n(dm/dl6) = \n(djdm) (6.14)
де dm - медіанний розмір частинок нормального розподілу, який є таким розміром, при якому маса частинок більше dm рівна кількості частинок дрібніше dm; d16 і dS4 - розміри частинок, відповідні ординатам 16 і 84% кривій D (d).

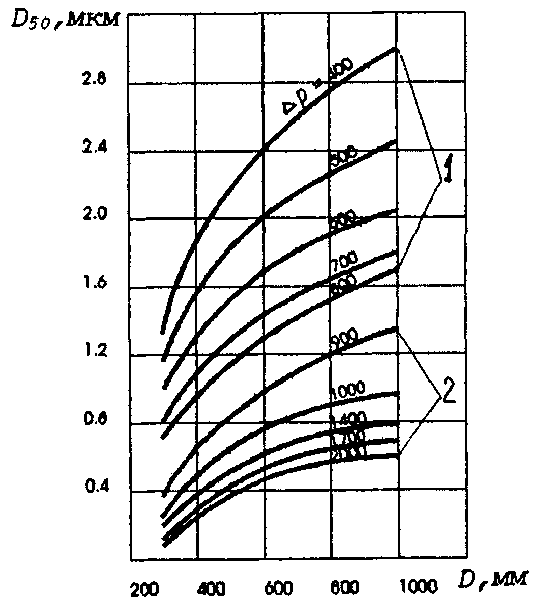

Рис. 16.5. Залежність діаметру частинок пилу, що уловлюються на 50% dn=50, від гідравлічного опору АР і діаметру циклону ЦВП в основному (а) і швидкісного (б) виконання.

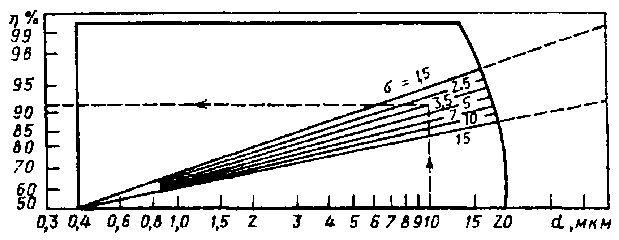

Рис. 16.6. Номограма для визначення ступеня очищення в циклонах ЦВП
Потім з координати d^=50 на осі абсцис номограми (див. мал. 6.6) проводять пряму під кутом, відповідним знайденому по формулі (6.14) значенню ст. Таким чином, номограма є як би підготовленою до роботи.
Для визначення ступеня фракційного очищення необхідно для кожного середнього діаметру фракції знайти по лінії а відповідну ординату ступеня очищення.
Загальний ступінь очищення для всього складу пилу знаходять по формулі:
Јобщ = ^АЯЈ{, (6.15)
i=i
де Щ - масова частка фракції i -го розміру; ei - ступінь очищення пилу
від частинок i -го розміру; п - число вузьких фракцій у складі пилу.
Слід мати на увазі, що розглянутий метод розрахунку ефективності очищення розроблений для пилу з dn=50 = 5...32 мкм, тому поширювати метод на дуже тонкий пил (d50 < 3 мкм) не слід.
Крім того, метод розроблявся для повністю змочуваного пилу, тому для незмочуваного пилу набутого значення ^50 для основного і швидкісного ЦВП слід збільшити відповідно в 2,2 і 1,9 разу, а при змочуванні 25...75% - в 1,5 і 1,4 разу.
Циклони-газопромивщики типу СИОТ працюють при підвищених швидкостях газового потоку (14...20 м/с). На відміну від циклонів ЦВП швидкісні промивачі СИОТ мають усередині додаткові завихорювачі, що дозволяє їх використовувати для очищення великих об’ємів газів (до 300 тис. м /ч) без зниження ефективності.
Газопромивщики типу СИОТ мають непоганий ступінь очищення і розраховані на уловлювання змочуваного не волокнистого пилу, що не схоплюється, при початковій запиленій до 5 г/м. У швидкісних промивачах СИОТ частинки пилу більше 5 мкм уловлюються більш ніж на 99%.
Основні характеристики апаратів приведені в таблиці 6.6.
Таблиця 6.6.
Технічні характеристики газопромивщиків СИОТ
Показатели |
Номер газопромывателя |
||||||||
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
Производительность, м/с, при скорости 14 м/с 20 м/с |
3,5 4,9 |
4,9 6,9 |
6,9 9,7 |
9,7 13,9 |
13,9 20,8 |
20,8 27,8 |
27,8 38,9 |
38,9 55,6 |
55,6 77,8 |
Диаметр входа, мм |
560 |
665 |
790 |
940 |
1120 |
1330 |
1580 |
1880 |
2240 |
Внутренний диаметр аппарата, мм |
1344 |
1596 |
1896 |
2256 |
2688 |
3192 |
3792 |
4512 |
5400 |
Максимальный расход воды, л/с |
0,56 |
0,78 |
1,1 |
1,5 |
2,1 |
зд |
4,3 |
6,1 |
8,6 |
Циклони-промивачі СИОТ за інших рівних умов мають габаритні розміри в 2,5...3 разу менше, ніж габаритні розміри скрубера, ефективність тих і інших апаратів приблизно однакова.
Розрахунки характеристик циклонів з водяною плівкою ЦВП і ступені очищення оброблюваних газів по імовірнісному методу проводяться в наступному порядку.
По перепаду, що розташовується, тиск вибирає вид виконання апарату. Циклон в основного виконання має менший опір (лінія 1, значення Арг на графіці мал. 6.7; Ј = 30, чим циклон із зменшеним вхідним перетином (лінія 2, значення Ар2 на графіці рис.6.7; З = 75). По заданій витраті газових викидів знаходять з графіка мал. 6.7 діаметр апарату і відповідну величину втрати тиску.
По графіку мал. 6.8 знаходять величину d50. Значення lg ач приймають рівним 0,838.
По формулі (4.38) визначають параметр осадження jc і з таблиці 4.1 знаходять повний коефіцієнт очищення.
Обгрунтовують необхідність застосування газопромивщика ЦВП або приводять причини відмови. Слід взяти до уваги, що вміст дисперсних частинок в оброблюваних газових викидах не повинна перевищувати 2 г/м3. При вищих концентраціях циклони з водяною плівкою рекомендується використовувати як другий ступінь очищення з установкою на першому ступені сухого пиловіддільника.
Рис. 6.7. Залежність перепаду тиску від витрати газу в газопромивщику ЦВП: 1 - циклон в основного виконання; 2 - циклон із зменшеним вхідним перетином.
Розрахунки параметрів відцентрового газопромивщика СИОТ виконують аналогічно попередньому.
Рис.6.8. Залежність d50 від діаметру газопромивщика ЦВП: 1 - циклон в основного виконання; 2 - циклон із зменшеним вхідним
перетином.
