16.4.4. Матеріальний баланс реакторного процесу
по речовині А,що витрачається.
Рівняння динаміки:
(4)
I - зміна кількості речовини А в реакторі в одиницю часу;
II - кількість речовини А, що надходить у реактор в одиницю часу;
III - кількість речовини А, що відводить із реактора в одиницю часу;
IV - кількість речовини А, що витрачається в реакторі на хімічну реакцію в одиницю часу, де V=S*h.
Рівняння статики при :
(5)
На основі (4) і (5):
(6)
16.4.5. Тепловий баланс реакторного процесу.
Рівняння динаміки:
(7)
I - зміна кількості тепла в реакторі в одиницю часу;
II - кількість тепла, що надходить у реактор з вихідним реагентом в одиницю часу;
III - кількість тепла, що відводить із реактора з реакційною масою в одиницю часу;
IV - кількість тепла, що виділяється в реакторі в результаті хімічної реакції в одиницю часу;
V - кількість тепла, що відводить із реактора із хладоагентом в одиницю часу.
Рівняння статики при :
(8)
На підставі (7) і (8):
(9)
16.5. Інформаційна схема реактора на основі балансової моделі.
Можливі керовані змінні: .
Можливі керуючі впливи: .
Можливі контрольовані обурювання: .
Можливі неконтрольовані обурювання: .
Лекція 17. Автоматизація реакторних процесів (ч.2)
17.1. Діаграма реакторного процесу в адіабатичному режимі.
17.2. Залежність статичної характеристики від концентрації С0 вихідного реагенту.
17.3. Визначення стаціонарних станів по діаграмі «виділення – відвода тепла».
17.4. Залежність характеристики виділення тепла від часу перебування реакційної маси в реакторі.
17.5.Оцінка стійкості стаціонарних станів по діаграмі «виділення - відводу тепла».
17.1. Діаграма
реакторного процесу в адіабатичному режимі.
Вплив зміни температури 0 на температуру реакторного процесу .
При зміні вхідної температури 0 у межах від 02 до 04 робота реактора здійснюється по петлі гістерезису D-A-B-C-D.
Ділянка статичної характеристики З - шляхом зміни вхідної температури не реалізується.
Можливі стаціонарні стани реактора.
При 01 - один стійкий стан в ()1, але температура в реакторі низька й реакція йде слабко.
При 02 - два стаціонарних стани в ()D й ()С:
()D - стійкий стан, але при низькій температурі;
()З - нестійкий стан з поверненням в ()D при зменшенні початкової температури.
При 03-три стаціонарні стани в ()2, ()3, ()4:
()2 - стійкий стан, але з низькою швидкістю реакції;
()4 - стійкий стан, майже повне перетворення реагентів, але реакція йде з високою температурою - поза робочим діапазоном;
()3 - зміною початкової температури не реалізується.
При 04 - два стаціонарних стани в ()А и ()В:
()А - нестійкий стан, із проскакуванням в ()У при збільшенні початкової температури; 147
()В - стійкий стан, майже повне перетворення реагентів, але реакція йде з високою температурою - поза робочим діапазоном.
При 05 - один стійкий стан в ()5, але температура в реакторі поза робочим діапазоном.
17.2. Залежність статичної характеристики
від концентрації С0 вихідного реагенту.
При більших значеннях С0 (С01 ) - статична характеристика неоднозначна навіть при низьких температурах.
Одиничність стаціонарного стану можлива тільки при високих значеннях 0 .
Область негативних значень 0 практичного змісту не має, тому показано пунктиром.
Зменшення вхідних концентрацій (С02 і С03) викликає зсув неоднозначності статичної характеристики в область більше високих температур.
17.3. Визначення стаціонарних станів
по діаграмі «виділення – відвода тепла».
1, 2, 3 - криві відводу тепла Q при зміні температури в реакторі c різними значеннями коефіцієнта теплопередачі : 1 = 3 й 2 < 1,3.
4 - крива виділення тепла .
Система 1-4:
один стаціонарний стан в ()А;
дуже низька температура в реакторі 1 ;
низька швидкість реакції.
Система 3-4:
один стаціонарний стан в ()Е;
практично повне перетворення реагенту;
дуже висока температура 5 , що може бути поза робочою зоною реактора.
Система 2-4:
три стаціонарних стани в ()В, З, D;
()В - дуже низька температура в реакторі 2; низька швидкість реакції; стаціонарний стан стійкий;
()D - практично повне перетворення реагенту; але дуже висока температура 4 , що може бути поза робочою зоною реактора; стаціонарний стан стійкий;
()С - температура в робочій зоні реактора 3; але стаціонарний стан - нестійкий.

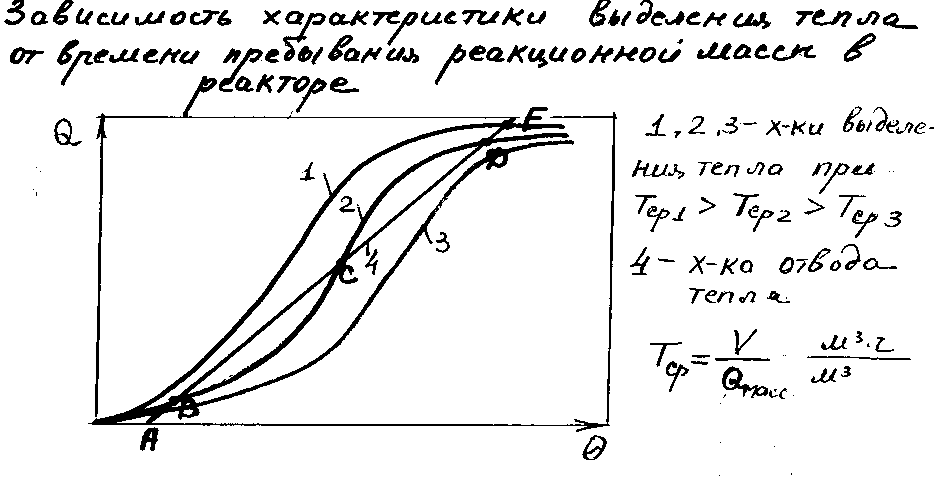

17.4. Залежність характеристики виділення тепла
від часу перебування реакційної маси в реакторі.
1, 2, 3 - характеристики виділення тепла при Тср1 > Тср2 > Тср3 .
4 - характеристика відводу тепла.
Середній час перебування визначається по співвідношенню: , де Vрм й Qрм - об'єм й об'ємна витрата реакційної маси.
При збільшенні часу перебування характеристика виділення тепла зміщається вліво.
Система 1-4:
один стійкий стаціонарний стан в ()Е;
практично повне перетворення реагенту;
але дуже висока температура, що може бути поза робочою зоною реактора;
Система 3-4.
один стійкий стаціонарний стан в ()А;
дуже низька температура в реакторі;
низька швидкість реакції.
Система 2-4.
три стаціонарних стани в ()В , D і С;
()В - дуже низька температура в реакторі; низька швидкість реакції, стаціонарний стан стійкий;
()D - практично повне перетворення реагенту; але дуже висока температура, що може бути поза робочою зоною реактора; стаціонарний стан стійкий;
()С - температура в робочій зоні реактора; але стаціонарний стан - нестійкий.

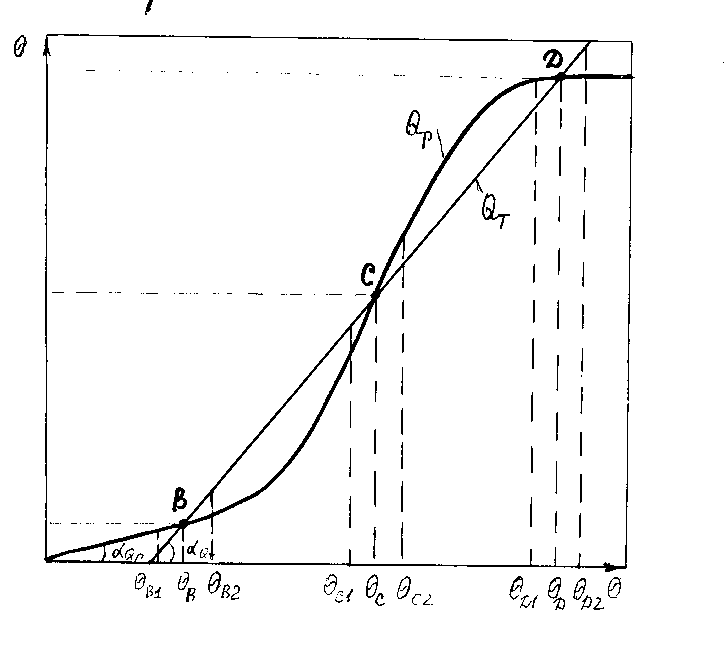

17.5.Оцінка стійкості стаціонарних станів
по діаграмі «виділення - відводу тепла».
Qр = f() - характеристика виділення тепла реакції;
Qт = f() - характеристика відводу тепла.
Стійкість реактора в стаціонарному стані В:
при ;
при ;
стаціонарний стан в (()В - стійке.
Стійкість реактора в стаціонарному стані D:
при ;
при ;
стаціонарний стан в (()D - стійке
Стійкість реактора в стаціонарному стані C:
при перехід в()D;
при перехід в ()В;
стаціонарний стан в ()С - нестійкий.
Лекція 18.Автоматизація реакторних процесів (ч.3).
18.1. Схема для реакції типу А(ж) + В (г) D (г-ц.пр)+С (ж).
18.2. Схема для реакції типу А(ж) + В (г) D (г)+С (ж-ц.пр).
18.3. Схема автоматизації для реакції типу
А(ж) + В{Всв(ж) + Врец(ж)} С(ж- ц.пр)+В(ж).
18.4.Система регулювання концентрації із двох одноконтурних АСР.
18.5. Каскадна АСР концентрації з допоміжним контуром стабілізації співвідношення витрат вихідних реагентів.
18.6. Каскадна АСР концентрації з допоміжним контуром стабілізації температури вихідного реагенту.
18.7. Каскадна АСР концентрації з допоміжним контуром стабілізації температури хладоагенту.
18.8. Одноконтурна АСР температури в реакторі по подачі вихідного реагенту.
18.9.Каскадна АСР температури в реакторі з допоміжним контуром стабілізації температури вихідного реагенту.
18.10. Каскадна АСР температури в реакторі з допоміжним контуром стабілізації температури хладоагенту.
18.11. Каскадна АСР температури в реакторі з допоміжним контуром стабілізації тиску хладоагенту.
18.1. Схема для реакції типу А(ж) + В (г) D (г-ц.пр)+С (ж).
18.2. Схема для реакції типу А(ж) + В (г) D (г)+С (ж-ц.пр).
18.3. Схема автоматизації для реакції типу
А(ж) + В{Всв(ж) + Врец(ж)} С(ж- ц.пр)+В(ж).
1- реактор; 2 - сепаратор; 3 - збірник; 4, 5 - насоси;
А, В - вихідні реагенти; З - цільовий продукт; Врц - поворотний (рецикловый) потік реагенту В; Всв - свіжий потік реагенту В.
18.4.Система регулювання концентрації
із двох одноконтурних АСР.
