11. Інформаційна схема процесу випаровування|випарювання|.
Можливі дії, що управляють: .
Можливі контрольовані обурення|збурення|: .
Можливі неконтрольовані обурення: - питомі теплоємності потоків срi і теплота випару розчинника rп .
Можливі керовані змінні: .
На підставі рис.3 випарна установка є складним багатозв'язковим об'єктом по можливих діях, що управляють

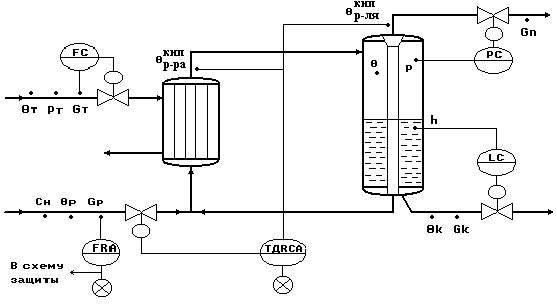

12. Типовая схема автоматизації процесу випаровування|випарювання|.
13.Типове рішення автоматизації процесу випаровування|випарювання|.
Регулювання.
Регулювання температурної депресії Δд по подачі вихідного розчину Gр - як параметра, що побічно характеризує показник ефективності процесу випаровування ск .
Регулювання тиску в сепараторові Рпапп по відбору пари розчинника Gп - для забезпечення матеріального балансу по паровій фазі.
Регулювання рівня в сепараторові hк по відбору концентрованого розчину Gк - для забезпечення матеріального балансу по рідкій фазі.
Стабілізація витрати теплоносія Gт - для забезпечення теплового балансу установки
Контроль.
витрати - Gт, Gр, Gк, Gп;
температури - ;
тиск - Рп апп, Рт;
рівень концентрованого розчину в апараті - hк;
Сигналізація.
істотні|суттєві| відхилення від завдання|задавання|;
Припинення подачі вихідного розчину Gр, при цьому формується сигнал «В схему захисту».
Система захисту.
По сигналу «В схему захисту» - відкривається магістраль Gп, відключається подача теплоносія і відбір концентрованого розчину.
Схема автоматизації процесу абсорбції.
1. Рівновага в процесі абсорбції.
2. Вплив Р и на середню рушійну силу процесу абсорбції.
(фазові діаграми при протитечії речовин, що розподіляють)
3. Вплив напрямку руху потоків на середні рушійні сили процесу абсорбції.
3.1. Рух речовин, що розподіляють, противотечії.
3.2. Рух речовин, що розподіляють, прямотоком.
4.Кінетика процесу абсорбції.
5.Схема насадочного абсорбера.
6. Об'єкт управління.
6.1.Схема абсорбційної установки.
6.2. Матеріальний баланс по цільовому компоненту.
6.3. Матеріальний баланс по рідкій фазі.
6.4. Матеріальний баланс по газовій фазі.
6.5. Тепловий баланс в абсорбері.
7. Інформаційна схема для установки з показником иефективності сог .
8. Схема абсорбційної колони як многозв’язного об'єкту при показнику ефективності сог.
9. Інформаційна схема для установки з показником ефективності сна.
10. Схема абсорбційної колони як многозв’язного об'єкту при показнику ефективності сна.
11. Типова схема автоматизації процесу абсорбці.
1. Рівновага в процесі абсорбції.
Число ступенів волі для системи бінарний газ+рідина:
S = k - f + 2=3-2+2=3.
Змінні для даної системи: температура , тиск Р; концентрації С.
Рівновага такої системи при постійних і Р описується законом Генрі:
(1)
де m - коефіцієнт розподілу:
(2)
де Е - константа Генрі:
(3)
де q - диференціальна теплота розчинення; R - універсальна газова постійна; С - константа.
На підставі (2) і (3) коефіцієнт розподілу m залежить від P й у такий спосіб: при Р, m ; при , Е . m.
Отже, розчинність газу в рідині на підставі (1), обумовлена як: , збільшується зі збільшенням тиску Р і зменшенням температури .
