Вычисление с помощью дискретных преобразований.
1) найти преобразования Фурье (обобщенные спектры) исходных последовательностей;
2) вычислить поточечное произведение этих последовательностей, причем одна из них должна быть взята в комплексно-сопряженной форме;
3) вычислить обратное преобразование Фурье от произведения спектров.
11. Алгоритм бпф с прореживанием по времени
Алгоритм БПФ группирует слагаемые с одинаковыми множителями, значительно сокращая число умножений.
Особенность: они способны работать лишь тогда, когда длина анализируемого сигнала N является степенью двойки. N называется размером или длиной БПФ.
Основная идея алгоритма БПФ с прореживанием по времени заключается в поэтапном вычислении N-точечного ДПФ (N = 2v) на v этапах, на каждом из которых текущее ДПФ определяется как комбинация ДПФ вдвое меньшей размерности.
Алгоритм
> задание начальных условий:
> отсчеты N-точечной последовательности расставляются по определенному правилу;
> на i-ом этапе определяются 2i-точечные ДПФ как комбинация 2i-1 -точечных ДПФ;
> на v-ом (последнем) этапе определяется искомое N-точечное ДПФ как комбинация N/2-точсчных ДПФ, отсчеты ДПФ следуют в естественном порядке к = 0,1.....(N-1).
Начальные условия формируются в результате v-кратного разбиения N-точечной последовательности, а сформированная последовательность называется прореженной по времени.
Общая формула расчета ДПФ на произвольной i-м этапе
г де: i — номер этапа;
т — номер ДПФ:
к — номер отсчета ДПФ;
М — количество L-точечных ДПФ:
L — размерность ДПФ:
Алгоритм БПФ с прореживанием по времени представляет собой v-этапную процедуру типа "цикл в цикле", где:
- внешний цикл организуется по переменной i.
- первый внутренний цикл (при фиксированном i) по m.
- второй внутренний цикл (при фиксированных i и m ) по k.

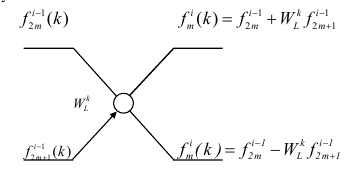

"Бабочка". Кружок обозначает арифметическую операцию сложения/вычитания, верхний выход соответствует сумме, а нижний - разности; стрелка обозначает операцию умножения на поворачивающий множитель, стоящий над ней.
13. Алгоритм бпф с прореживанием по частоте
Алгоритм БПФ группирует слагаемые с одинаковыми множителями, значительно сокращая число умножений.
Особенность: они способны работать лишь тогда, когда длина анализируемого сигнала N является степенью двойки. N называется размером или длиной БПФ.
Основная идея алгоритма БПФ с прореживанием по частоте заключается в поэтапном вычислении N-точечного ДПФ па v этапах, на каждом из которых ДПФ определяется через ДПФ вдвое большей размерности.
Алгоритм
задание начальных условий - естественный порядок следования отсчетов входных отсчетов;
на i-ом этапе определяются N -точечные ДПФ как комбинация 2i-точечных ДПФ;
на v-ом (последнем) этапе определяются 2-точечные ДПФ как комбинация 4-точечных ДПФ. Выходные отсчеты ДПФ следуют в бит-реверсивном порядке двоичных номеров.
Общая формула расчета
i — номер этапа, i = v, v-1,… 1;
т — номер ДПФ;
к — номер отсчета ДПФ;
М — количество ДПФ
L — размерное ДПФ
Алгоритм БПФ с прореживанием по частоте представляет собой v-этапную процедуру типа «цикл в цикле», где:
- внешний цикл организуется по переменной i.
- первый внутренний цикл (при фиксированном i) по m.
- второй внутренний цикл (при фиксированных i и m) по k

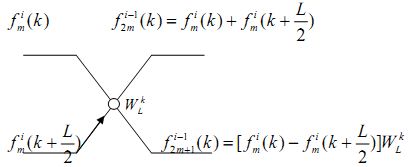

"Бабочка". Кружок обозначает арифметическую операцию сложения/вычитания, верхний выход соответствует сумме, а нижний - разности; стрелка обозначает операцию умножения на поворачивающий множитель, стоящий над ней.
На практике алгоритм БПФ с прореживанием по частоте применяют реже, чем с прореживанием по времени, т. к. последний обеспечивает естественный порядок следования отсчетов ДПФ на выходе.
