2.5. Фитинги.
Фитинг (англ. fitting, от fit — прилаживать, монтировать, собирать) — соединительная часть трубопровода, устанавливаемая в местах его разветвлений, поворотов, переходов на другой диаметр, а также при необходимости частой сборки и разборки труб. Фитинги служат и для герметичного перекрытия трубопровода и прочих вспомогательных целей. Материал, размер фитингов регламентирует целая куча гостов. На пример, ГОСТ 4983-75 и прочее. Фитинги, соединяющие концы труб одинакового диаметра, называются прямыми, фитинги, скрепляющие концы труб разного диаметра — переходными.
На каждую накидную гайку, на каждую крестовину существует свой собственный ГОСТ, по этому я даже приводить их в списках литературы не буду.
В зависимости от назначения фитинги подразделяются на:
углы, отводы (изменяют направление потока на 45-120°)
тройники, отводы и коллекторы (обеспечивают ответвление в одном направлении от магистральной трубы).
крестовины (обеспечивают ответвление в двух направлениях)
муфты (соединяют одинаковые трубы прямого участка)
переходники (сгоны, ниппеля, футорки, «американки» — соединяют разные трубы различными способами).
заглушки, пробки, колпаки (используют для герметичной заделки концов труб)
штуцеры (обычно используется для соединения с гибким шлангом).
другие элементы.
В основном, металлические фитинги из черных металлов изготавливаются из ковкого чугуна, стали, а фитинги из цветных металлов изготавливают из латуни, иногда из меди. При производстве фитингов применяют и другие металлы, но много реже.
Приведу в пример некоторые фирмы, которые эти самые фитинги делают.
Фирма Herz. Производит: а) фитинги евроконус для полимерных и металлополимерных труб (размер от 10х1,3 до 20х2,5) б) компрессионные фитинги для полимерных труб (размер от 12х2 до 26х3) в) фитинги для стальных и медных труб (размер от 8 до 16), и еще куча всяких наименований фитингов. Примеры продукции приведены на рисунке 18.

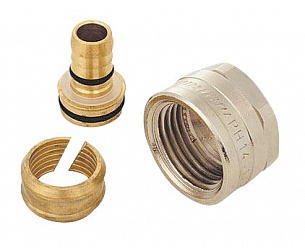

Рисунок 18.
Фирма Valtec. Производит: а) пресс-фитинги для неразъемного соединения металлопластиковых труб(с накидной гайкой, с переходом на наружную, внутреннюю резьбу и прочее, размером от 16х2,0 до 40х3,5); б) резьбовые фитинги (угловые, с переходом на наружную резьбу, размером от 8 до 50); в) Обжимные фитинги (с переходом на внутреннюю, наружную резьбу, тройники и прочее, размером от 16х2,0 до 40х3,5); г) полипропиленовые фитинги; д) металлопластиковые фитинги. Примеры продукции приведены на рисунке 19.

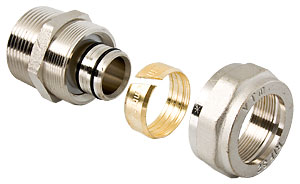

Рисунок 19.
Фирма Far. Производит: а) концовки для металлопластиковых, медных труб (с накидной гайкой и метрической резьбой, размером от 16х2,0 до 20х2,5) б) переходники и тройники для металлопластиковых труб (обычно размером 16х2,0 и 20х2,0). Примеры продукции приведены на рисунке 20.
Рисунок 20.
