1. Трубопроводы в системах тгв

1.1.МЕТАЛЛОПЛАСТИКОВЫЕ ТРУБЫ.

М еталлопластиковая труба представляет собой своеобразную комбинацию из металла и пластика. Конструкция состоит из внутреннего слоя пластика, контактирующего с транспортируемой средой, и внешнего слоя пластика (обычно состоят из сшитого полиэтилена, полипропилена или полибутена), двух склеивающих слоев и несущего слоя металла, например, алюминия. Конструкция представлена на рисунке 1.

Согласно [1], металлопластиковая труба имеет следующие достоинства:

1. Стопроцентная кислородонепроницаемость.

2. Коррозионная стойкость.

3. Отсутствие минеральных отложений на стенках труб.

4. Долговечность 25 лет.

5. Морозоустойчивость.

6. Н

   Рисунок 1.

   адежность работы в зонах повышенной сейсмичности.

7. Повышенная шумопоглощательная способность.

8. Удобство транспортирования.

9. Технологичность монтажа. Трубы легко гнутся, монтаж проходит без сварки.

Согласно [2], металлопластиковые трубы предназначены для транспортирования воды для систем холодного и горячего водоснабжения и систем отопления. Данный ГОСТ предъявляет определенные требования к качеству металлопластиковых труб, а именно:

1. Требования к характеристикам готовой продукции и технологии их изготовления.

2. Требования к сырью и материалам. Перечислены материалы, из которых могут изготавливаться конструктивные слои.

3. Требования к комплектности. То есть, заказчику поставляются не просто одни трубы, но и заглушки к ним, а так же необходимая документация, удостоверяющая качество изделий.

4. Требования к маркировке. В ГОСТ указывается, как нужно маркировать изделие (либо печатью, либо, если диаметр меньше 16 мм, ярлыком), и какую информацию должна нести маркировка (условное обозначение, номер партии и прочее).

5. Требования к упаковке труб из условия их сохранности во время складирования и транспортировки, а так же сохранности во время погрузочно-разгрузочных работ.

Согласно [1], металлополимерные трубы применяют:

1. При проектировании и монтаже систем отопления, расчетная температура которых не превышает 90 °С, при давлении в трубах не более 1,0 МПа по данным нормативных документов на трубы или сертификационных испытаний.

2. В системах центрального, местного отопления жилых, общественных, административно-бытовых и промышленных зданий, вновь возводимых и реконструируемых, а также для систем подогрева грунта в теплицах и оранжереях.

Не допускается:

1. Прокладывать трубы в помещениях по пожарной опасности категории Г, а также в помещениях с источниками тепловых излучений с температурой поверхности более 150 °С.

2. Использовать без защитных экранов в помещениях, где вблизи возможна электродуговая или газовая сварка при аварийных ремонтных работах.

Так же, источник [1] содержит информацию о гидравлических и тепловых характеристиках металлополимерных труб и требования к монтажу систем с их применением.

А как обстоят дела на рынке готовой продукции? Кто производит данный тип труб? Мне бы хотелось остановиться на следующих компаниях-поставщиках:

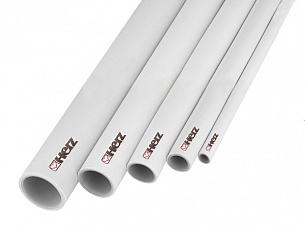

1. Австрийская фирма HERZ. В каталоге представлены: а) металлопластиковые трубы (PE-RT/Al/PE-HD) с внешним диаметром от 16 мм. до 63 мм. и толщиной стенки от 2 мм. до 4,5 мм. Толщина алюминиевой прослойки либо 0,4 мм., либо 0,5 мм. б) Металлополимерные трубы( PE-RT/Аl/PE-HD) с теплоизоляцией, в бухтах. Теплопроводность 0,04 Вт / мК. Цвет кожуха- серый, надписи черные. в) Металлополимерные трубы (PE-RT/Al/PE-HD) в защитной гофротрубе, в бухтах. Примеры труб представлены на рисунке 2.

Рисунок 2.

2. Фирма Oventrop. В каталоге представлены металлопластиковые трубы Copipe с внешним диаметром от 14 мм. до 63 мм., и толщиной стенки от 2,0 мм. до 6,0 мм.

3. Фирма Valtec. В каталоге представлены металлополимерные трубы с внешним диаметром от 16 мм. До 40 мм., и толщиной стенки от 2,0 мм. до 3,5 мм.

Считаю, что спорить о том, труба какой фирмы лучше, нет смысла. Трубы сделаны в соответствии с едиными стандартами, и каких либо критических отличий друг от друга не имеют. Поэтому выбираем фирму и смело пользуемся.
