2.2. Регулирующая арматура
Регулирующая арматура — это вид трубопроводной арматуры, предназначенный для регулирования параметров рабочей среды. В понятие регулирования параметров входит регулирование расхода среды, поддержания давления среды в заданных пределах, смешивание различных сред в необходимых пропорциях, поддержание заданного уровня жидкости в сосудах и некоторые другие. Выполнение всех своих функций регулирующая арматура осуществляет за счёт изменения расхода среды через своё проходное сечение.
Регулирующая арматура бывает двух основных видов:
Регулирующие (балансировочные) клапаны. В зависимости от направления потока среды бывают проходные, угловые и трехходовые. Основные различия регулирующих клапанов заключаются в конструкции регулирующих элементов, и по этому признаку они делятся на односедельные, двух седельные, мембранные и прочее.
Регулирующие заслонки.
Регуляторы перепада давления.
Регуляторы уровня
На рынке регулирующая арматура представлена продукцией следующих фирм:

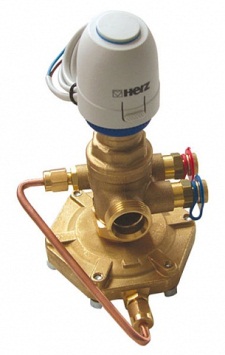

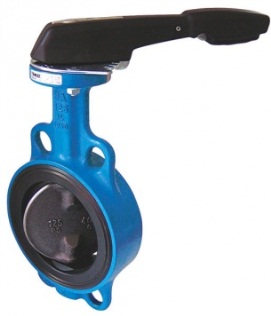

Фирма Herz. Выпускает балансировочные вентили: а) Герц Штремакс GM (с измерительной диафрагмой и прямым шпинделем размером от 15 до 80); б) Герц Штремакс М (с измерительной диафрагмой и наклонным шпинделем, размером от 15 до 80); в) Герц Штремакс МR (для регулятора расхода и наклонным шпинделем, размером от 15 до 80); г) Герц Штремакс FM (то же, но под фланец, размером от 25 до 300). Кроме этого, производятся регулирующие заслонки Герц размером от 50 до 300 и регуляторы расхода различных моделей. Примеры продукции приведены на рисунке 12.
Рисунок 12.
Фирма Danfoss. Изготовляет автоматические и ручные балансировочные клапаны для различных трубопроводных систем инженерного обеспечения зданий (систем отопления, тепло- и холодоснабжения вентиляционных установок и кондиционеров, горячего и холодного водопроводов и т.д.), а так же регуляторы давления и расхода. Примеры продукции приведены на рисунке 13.
Рисунок 13.
Фирма Naval. Производит краны шаровые регулирующие размером от 15 до 150 под резьбу и фланец. Примеры продукции приведены на рисунке 14.
Рисунок 14.
2.3. Предохранительная арматура
Предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды, так называемого массотвода. К предохранительной арматуре относят в основном предохранительные клапаны.
Качественные предохранительные клапаны делает фирма Herz. Материал корпуса - латунь, прямого действия, диафрагма из EPDM, с уплотнением и пластмассовым колпачком. Я понял, что они в основном применяются для обвязки котлового оборудования. Работают в диапазоне температур от 0 до +110оС, давление вскрытия от 2.5 до 8 Бар. Так же есть линейка специальных воздухоудалителей той же фирмы, работающих в диапазоне температур от 0 до +110оС, и рассчитанных на давление до 4 Бар. Примеры данной продукции приведены на рисунке 15.
Рисунок 15.
2.4. СПЕЦИАЛЬНАЯ АРМАТУРА.
Это в основном фильтры и обратные клапана.
Фильтры для очистки воды используются для улавливания стойких механических частиц, таких как ржавчина и окалина, которые могут причинить вред оборудованию и арматуре в трубопроводах различного назначения, в неагрессивных жидкостях.

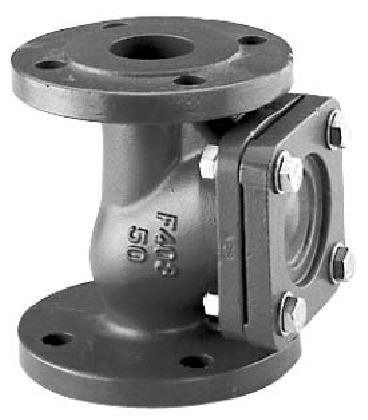

Фирма Far производит Фильтр FAR (ФАР) механической очистки сетчатого типа, предназначенные для очистки входной воды как в квартире, коттедже, многоквартирном доме, так и в коммерческих и промышленных зданиях. Фильтр эффективен против песчинок, мелких осколков труб, окалины и других механических частиц, находящихся в воде. Фильтрующим элементом является сетка из нержавеющей стали. Корпус фильтра FAR (ФАР) для бытовых систем полностью сделан из стойкой к дезоцинкованию латуни - (DZR латунь) это сделано для того, чтобы предупредить коррозию, возникшую в воде при отсутствии водоразбора или возникающую от вод богатых кислородом и двуокисью кислорода которые могут вызвать коррозию. Такая латунь гарантирует длительный срок эксплуатации фильтра и более чистую воду. FAR гарантирует максимальное рабочее давление 30 бар, т.к. корпус полностью сделан из латуни. Наличие двух манометров, один на входе, другой на выходе, дает возможность определить степень загрязнения фильтра - это определяется по перепаду давления. Внутренний фильтр состоит из двух сеток: внутренней - более плотной с уровнем фильтрации 100 или 300 мкм для задержания взвешенных частиц, и наружной - более крупной для укрепления фильтрационной структуры. Такая конструкция фильтра позволяет выдерживать высокую скорость и высокое давление, а также сильный уровень загрязнения воды. Примеры фильтров приведены на рисунке 16.
Рисунок 16.

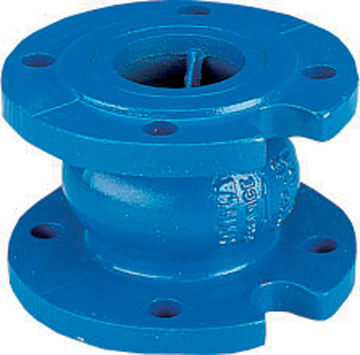

Во время эксплуатации трубопроводных систем велика вероятность возникновения экстренных ситуаций, например аварийная остановка насоса, снижение давления на одном из участков трубопровода, в ситуациях разрыва трубопровода или тогда, когда направление потока среды изменяется на обратное. Чтобы предотвратить такие ситуации, применяются обратные клапаны. Они пропускают поток рабочей среды только в том направлении, которое нужно. Они закрываются при изменении направления потока на обратное, этим перекрывая обратное движение среды. Обратные клапаны могут быть выполнены из различных материалов: углеродистая сталь, нержавеющая сталь, бронза, чугун и так далее.
Предохранительные клапаны делает фирма Danfoss (рисунок 17). Клапаны различаются по типу подсоединения, габаритным размерам и давлению срабатывания.
Рисунок 17.
