1.Подготовка данных для вариантного проектирования. 2

1.1Исходные данные 2

1.2Задание к курсовому проекту 3

1.3Ведомость объемов работ по сварке и замоноличиванию. 5

6

1.4Выбор метода монтажа и схемы организации работ 6

1.5Монтажные приспособления 11

2.Разработка, сравнение и выбор вариантов монтажа 15

2.1. Подбор комплектов кранов по техническим характеристикам. 15

Подбор кранов: 16

Подбор крана по техническим характеристикам. 22

Характеристики вариантов. 22

Экономическое сравнение вариантов 23

2.2 Подбор и расчет транспортных средств 30

3.Производственная калькуляция 33

4.Календарный график производства работ. 33

5.Технико-экономические показатели 35

6.Указания по производству работ 36

7.Указания по технике безопасности 39

  1. Подготовка данных для вариантного проектирования.

    1. Исходные данные

Длина здания - 216 м.

Кол-во пролетов – 4 шт.

Кол-во температурных блоков – 3шт.

Длина температурного блока – 72 м.

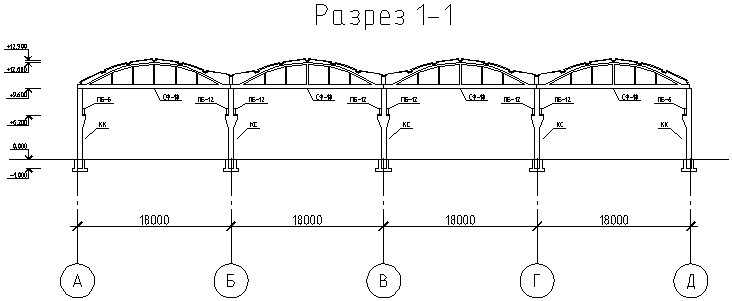

Пролеты:

АБ – 18 м

БВ – 18 м

ВГ – 18 м

ГД – 18 м

Высота до низа ферм – 9,6 м

Шаг колонн средних – 12 м

Дальность транспортирования – 10 км.

Место строительства – Чита.

    1. Задание к курсовому проекту

Спецификация монтажных элементов

Наименование и шифр (марка) элементов

Конструктивные схемы элементов

Единицы измерения

Кол-во

Параметры

Одного элемента

Всего

Масса, т

Объем, м3

Масса, т

Объем, м3

Колонна крайняя КК (шаг 6 м)



Шт.

78

7,1

2,8

553,8

218,4

Колонна средняя КС (шаг 6 м)



Шт.

63

11,8

4,7

743,4

296,1

Колонна фахверк КФ



Шт.

16

6,5

2,62

104

41,92

Подкрановая балка ПБ-6



Шт.

72

0,66

-

47,52

-

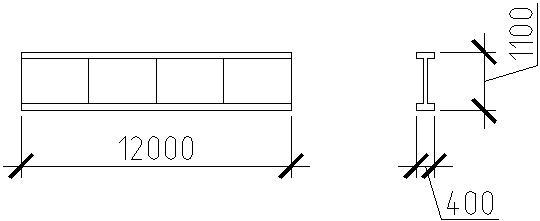

Подкрановая балка ПБ-12

Шт.

108

2,3

-

248,4

-

Вертикальные стальные связи ВС-6

Шт.

6

0,42

-

2,52

-

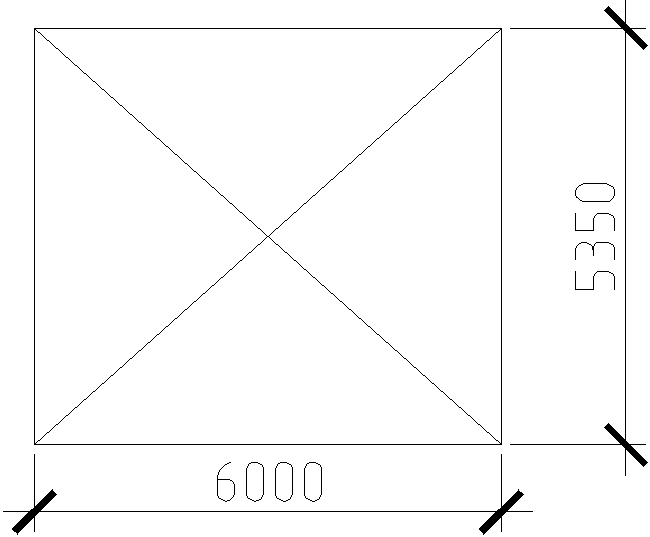

Вертикальные стальные связи ВС-12

Шт.

9

0,96

-

8,64

-

Тормозная ферма



Шт.

180

0,42

-

75,6

-

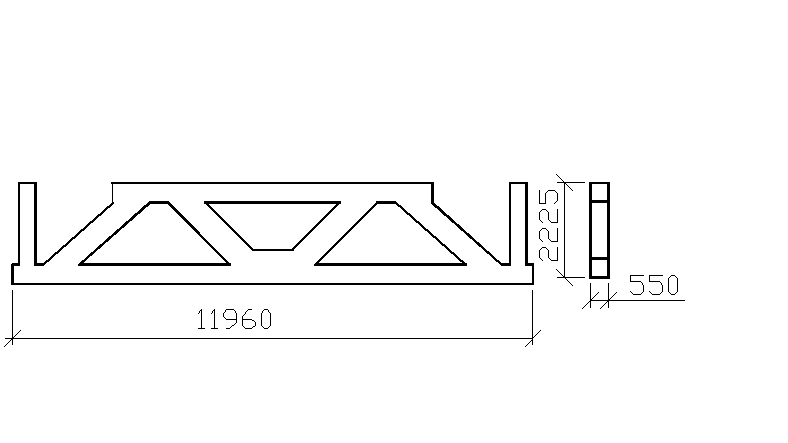

Подстропильная ферма

Шт.

54

10,5

4,2

567

226,8

Ферма стропильная СФ-18

Шт.

156

6,7

2,54

1045,2

396,24

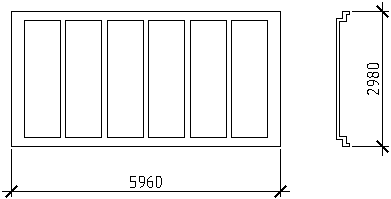

Плита покрытия ПП

Шт.

864

2,3

0,93

1987,2

803,52

ИТОГО:



Масса

Объем



1606

5382,28

1982,98

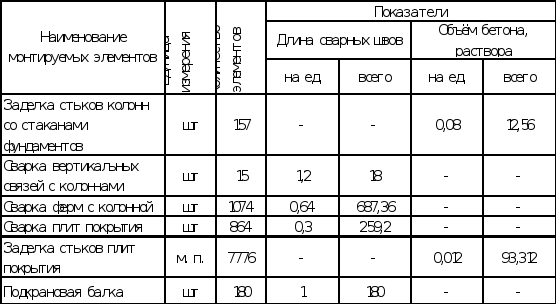

    1. Ведомость объемов работ по сварке и замоноличиванию.

    1. Выбор метода монтажа и схемы организации работ

Под схемой организации монтажа понимается разбив здания на захватки и ярусы, определенная последовательность монтажа элементов в пределах захватки, пути движения монтажных кранов, способ взаимоувязки транспортировки, складирования и монтажа элементов, применение укрупнительной сборки и другие вопросы, от которых во многом зависит технико-экономическая эффективность монтажа. Ниже излагаются возможные варианты по указанным признакам и рекомендации по их выбору.
