1.4. Полиэтиленовые трубы
Трубы из сшитого полиэтилена ПЭ-С применяются согласно [12] для проектирования и монтажа внутренних систем холодного и горячего (с температурой до 75 °С) водоснабжения, отопления (с температурой теплоносителя до 95 °С) и систем напольного отопления (с температурой теплоносителя до 55 °С) жилых и общественных. Не допускается применять трубы ПЭ-С в раздельной сети противопожарного водопровода. Выпускаются с номинальным наружным диаметром от 12 мм. до 110 мм. Соединяются между собой, как правило, латунными соединительными деталями.

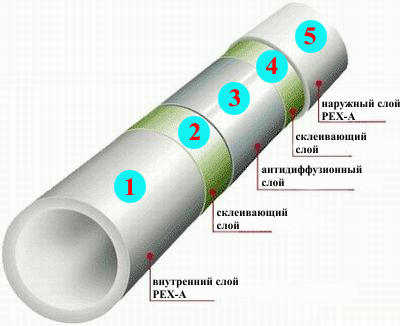

Трубы ПЭ-С изготавливают методом непрерывной экструзии на основе полиэтилена высокой плотности с добавлением катализатора. Конструкцию полиэтиленовой трубы можно увидеть на рисунке 6.
Из плюсов хотелось бы отметить:
высокую технологичность монтажа.
коррозионную стойкость.
возможность работы в зонах повышенной сейсмичности.
Морозоустойчивость.
Подземную прокладку трубопроводов из сшитого полиэтилена регламентирует [13].
Полиэтиленовые трубы на рынке представлены следующими наименованиями:
Т рубы из PE-Xa для питьевого водоснабжения фирмы Rehau. Система трубопровода для питьевого водоснабжения из RAU-PE-Xa предназначена для подземной прокладки. Область применения включает прокладку новых и реконструкцию существующих сетей. Трубы RAU-PE-Xa для питьевого водоснабжения снаружи покрыты слоем полиэтилена низкого давления ПНД синего цвета.
P

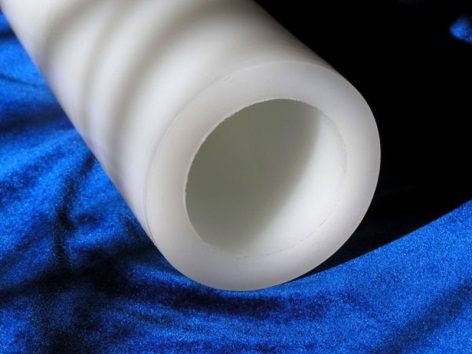

Рисунок 6.
E-Xc полиэтиленовая труба "Copex" фирмы Oventrop. Выпускается диаметрами от 14 мм. до 32 мм. и с длинной бухты до 600 м.Трубы VALTEC PEX-EVOH фирмы VALTEC. Полиэтиленовые трубы VALTEC PEX-EVOH предназначены для систем холодного и горячего водоснабжения, включая питьевое, и отопления с рабочей температурой до 80 °С (при рабочем давлении 6 бар), в том числе – для теплого пола. Кратковременно допустим нагрев транспортируемой среды до 95 °С. Максимальное рабочее давление составляет 10 бар. Рабочая температура при таком давлении ограничивается значением 60 °С. Конструкция труб включает слой из поливинилэтилена (EVOH), который препятствует диффузии кислорода в теплоноситель. Продукция испытана и сертифицирована. Расчетный срок ее службы – 50 лет.

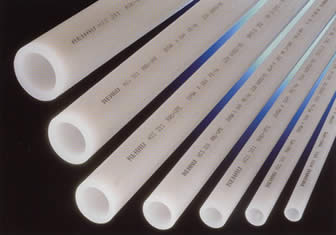

Различные полиэтиленовые трубы вы можете видеть на рисунке 7.
Рисунок 7.
2. Арматура для систем тгв
Подробная классификация арматуры приведена в [14].
Основные требования, предъявляемые к арматуре, это герметичность закрытия и ресурс герметичности (срок эксплуатации). При этом показателями качества будут являться: а) скорость срабатывания; б) герметичность и надежность соединительных элементов корпуса; в) склонность к коррозии корпуса; г) возможность механического повреждения детали; д) вес; е) строительные размеры; ж) простота управления; з) ремонтопригодность; и) травмобезопасность; к) стоимость.
2.1. Запорная арматура
Назначение запорной арматуры — перекрывать поток рабочей среды по трубопроводу и снова пускать среду в зависимости от требований технологического процесса, обслуживаемого данным трубопроводом. Кроме того, запорную арматуру применяют:
Для переключения потока или его части из одной ветви системы в другую;
Для дросселирования потока среды, то есть изменения его расхода, давления и скорости. Отмечу, что такое применение запорной арматуры нежелательно, так как в условиях дросселирования запорная арматура быстрее изнашивается из-за эрозии, вибрации и других причин.
Запорная арматура бывает трех основных типов:
Задвижки - это разновидность запорной арматуры, в которой запорный орган расположен под углом 90 градусов к оси трубопровода. По форме запирающего элемента задвижки подразделяются на параллельные, клиновые и шланговые. Параллельная задвижка, в свою очередь, может быть шиберной, одно или двухдисковой;
Вентили - запорный элемент перемещается вдоль потока жидкости без трения о корпус и его детали;
Краны - поворотные запорные устройства, уплотнительные поверхности которых во время работы остаются в контакте друг с другом и защищены от рабочей среды. Бывают с задвижкой и шаровые.
Основное требование к запорной арматуре – это конечно ее герметичность. Эти нормы герметичности для такого типа арматуры регламентирует [15].
На рынок запорную арматуру поставляют следующие фирмы:

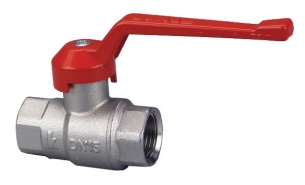

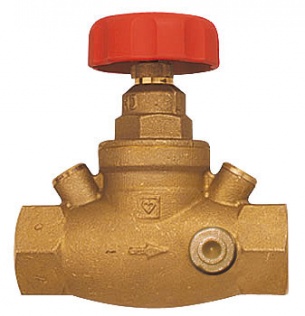

Фирма Herz. Выпускает а) запорные вентили Герц Штремакс (с косым шпинделем, размером от 10 до 65), вентили Герц штремакс-G ( с неподнимающимся шпинделем, размером от 15 до 80), вентили герц Штремакс-AGF (фланцевое исполнение, размером от 25 до 80), клиновые задвижки (размером от 15 до 80); б) Шаровые краны ВР-ВР с рычажной рукояткой (корпус из кованой латуни, никелированы, размером от 8 до 80), то же но со спуском воздуха и рукояткой типа «бабочка», с накидной гайкой тех же размеров. П
Рисунок 8.
римеры продукции приведены на рисунке 8.

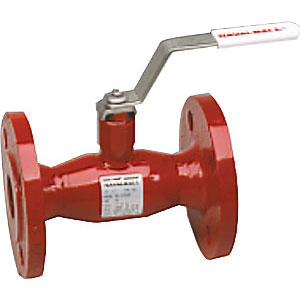

Фирма Danfoss. Выпускает стальные шаровые краны Jip: а) JipG/FF (фланцевые, с редукторным приводом или рукояткой, размером от 150 до 500); б) JipWW (под приварку, с редукторным приводом (от 150 до 600) или рукояткой (от 15 до 100). Примеры продукции приведены на рисунке 9.
Рисунок 9.

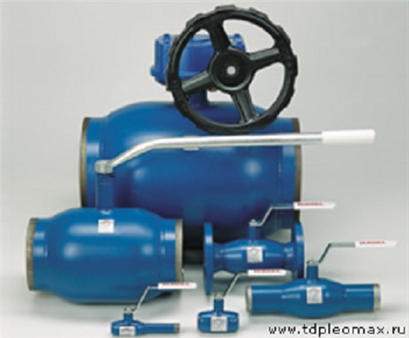

Фирма Naval. Выпускают а) шаровые краны под приварку, с редуктором и без, размером от 15 до 250; б) фланцевые шаровые краны размером от 15 до 200; в) краны шаровые резьбовые размером от 15 до 50. Примеры продукции приведены на рисунке 10.
Рисунок 10.
Фирма Far. Выпускают: а) запорные вентили угловые и прямые размером от 15 до 20; б) шаровые краны FAR-CIM размером от 15 до 32. Примеры продукции приведены на рисунке 11.
Рисунок 11.
И еще много чего интересного, поэтому остановлюсь на этом.
