3.1. Исходные данные для расчета.
Принципы проектирования. Перед разработкой проекта системы напольного отопления необходимо получить точные строительные планы. Для предотвращения разногласий по поводу чертежей в будущем, все планы должны быть заверены подписью заказчика.
Планы здания и рабочие чертежи. Точные поэтажные планы здания и чертежи поперечного сечения. Проектные документы должны отображать все размеры, особенно окон и дверей, наряду со сведениями о предполагаемом использовании помещения и желательной для каждого помещения внутренней температуре. Если указанные последними, сведения отсутствуют, то температура в помещениях должна соответствовать требованиям [16].
Комплектующие. Сведения о планируемых к использованию строительных материалах и комплектующих, включая меры по обеспечению теплоизоляции. Конфигурация окон, дверей, жалюзи, приборы освещения и т. д.
Фиксированные участки пола. Идентификация на поэтажном плане участков пола под таким оборудованием, как встроенные кухни, стенные блоки, выложенные плитками печи или камины и т. д. наряду с методами крепления и типом сантехнического оборудования.
Верхний слой покрытия пола. Сведения о предполагаемом типе покрытия пола и уровнях его термического сопротивления Rλ. Если такая информация отсутствует, в работе следует руководствоваться нормами EN 1264: а)для жилых помещений: Rλβ = 0,10 (м2×К)/Вт, б) для ванных комнат: Rλβ = 0,00 (м2×К)/Вт, в) Прочие величины до Rλβ = 0,15 (м2×К)/Вт следует согласовывать в каждом отдельном случае.

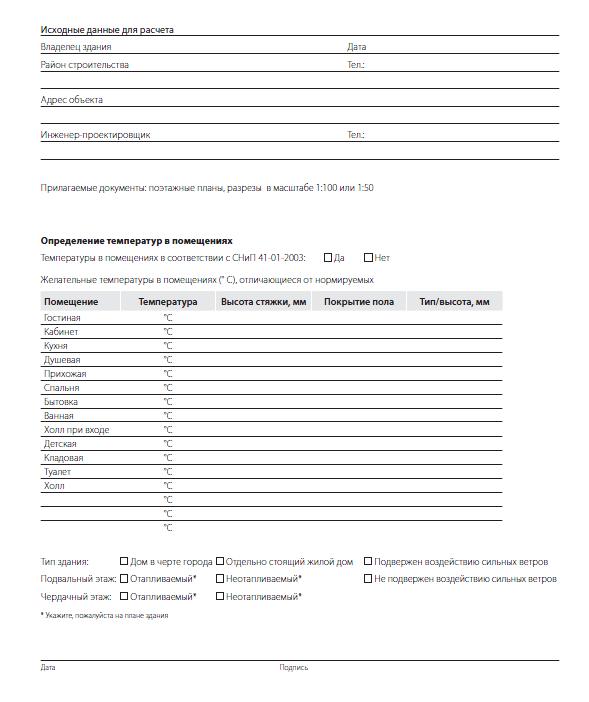

Для быстрого и четкого ввода основных расчетных данных можно использовать приведенную ниже форму (рисунок 21)
Рисунок 21.

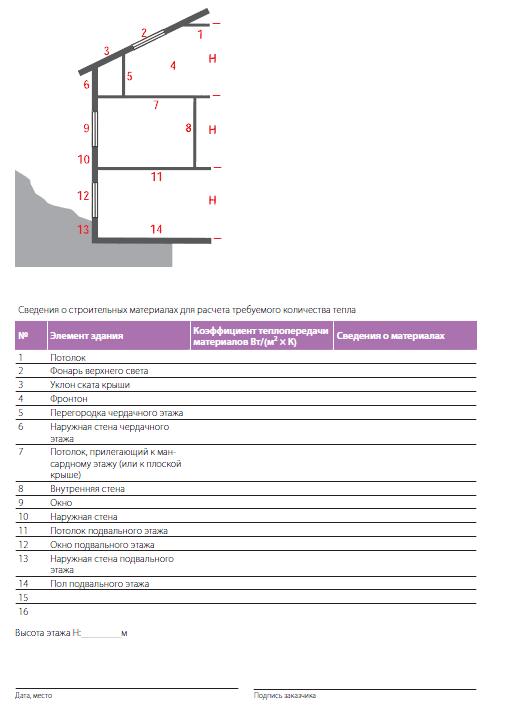

3.2. Сведения о строительных материалах для расчета требуемого количества тепла.
Сведения о материалах удобнее всего свести в форму, приведенную ниже (рисунок 22):
Рисунок 22.
3.3. КРИТЕРИИ РАСЧЕТОВ
Рабочая температура в помещении 20 °C (ванные комнаты 24 °C).
Требуемое количество тепла оценивается исходя из местных нормативов и климатических условий.
Требуемое количество тепла для жилого дома 100 < Вт/м2, исключая потери тепла вниз (для ограничения температуры пола до 29 °C).
Температурный перепад в одной петле 5–10 °C.
Три варианта раскладки петель A, B и C (рисунок 23).
Рисунок 23.
Допустимые шаги укладки трубы составляет 200–300 мм (в некоторых случаях также 100–400 мм).
Петли могут выполняться из труб pePE-Xa, MLC.
3.4. Практические вопросы расчетов
Проект систем напольного отопления включает в себя:
Техническое задание заказчика.
Чертежи с раскладкой трубопровода.
Техническую информацию, касающуюся перепада давления, температуры воды и настроек на балансировочных клапанах.
Спецификация.
Этот проект может выполняться вручную в соответствии с формулами, представленными в нормах. Проект может выполняться при помощи программного обеспечения Uponor HSEngineering. Первый этап работ после начала проектирования и расчетов заключается в проверке всей имеющейся под рукой информации. Следует иметь:
Разборчивый упрощенный план здания с указанием масштаба.
Сведения о тепловой нагрузке в (Вт/м2).
Указание на то, где в здании размещен котел отопления и место для стояков.
Рабочие инструменты для проектирования.
Коллекторы могут находиться в коллекторных шкафах или кладовках, под мойками, либо утапливаться в стене и закрываться шкафными крышками. В зданиях общественного назначения можно использовать запираемые шкафы из стального листа. Одно помещение следует отапливать одной петлей. Для более крупных помещений может потребоваться 2 и более контуров. Обычно используют коллекторы на 6–8 выходов (макс. до 12 петель).
Необходимо соблюдать применимые местные нормативные акты и стандарты, касающиеся конструкции полов и рассматривающие дренаж, паронепроницаемые слои (влагоизоляцию) и т. д. В помещениях, находящихся на грунте, изоляция должна увеличиваться на 80 мм с тем, чтобы снизить потери тепла вниз.
Толщина теплоизоляции должна быть однородна по всей площади. Во всех случаях следует выполнять инструкции, поставляемые производителями материалов для покрытия полов.
