Задание 3
Содержание задания: уточнить на карте границы фонда перераспределения земель, определить координаты характерных точек, составить межевой план.
Уточнение границ фонда перераспределения земель и составление межевого плана
В целях перераспределения земель для сельскохозяйственного производства, создания и расширения крестьянских (фермерских) хозяйств, личных подсобных хозяйств, ведения садоводства, животноводства, огородничества, сенокошения, выпаса скота создается фонд перераспределения земель. Формируется он за счет земельных участков из земель сельскохозяйственного назначения, поступающих в фонд в случаях добровольного отказа от земельного участка; если нет наследников ни по закону, ни по завещанию, либо ни один из наследников не принял наследство, либо все наследники лишены завещателем наследства, либо наследник отказался от наследства в пользу государства или отказался от наследства без указания, в пользу кого он отказывается от наследства; принудительного изъятия земельного участка.
В соответствии с Федеральным законом от 18.06.2001 N 78-ФЗ ''О землеустройстве'' с изменениями, внесенными Федеральным законом от 13.05.2008 N 66-ФЗ, земельные участки не являются объектами землеустройства. Таким образом, землеустройство (включая инвентаризацию земель) в отношении земельных участков не осуществляется.
В соответствии со ст. 19 Закона о землеустройстве материалы инвентаризации земель являются землеустроительной документацией и согласно ст. 24 Закона о землеустройстве должны быть переданы в государственный фонд данных, полученных в результате проведения землеустройства.
В соответствии со ст. 22 Закона о кадастре для осуществления государственного кадастрового учета земельных участков либо изменений земельных участков (в связи с уточнением местоположения границ земельных участков либо в связи с учетом частей земельных участков) в орган кадастрового учета с соответствующим заявлением должен быть представлен межевой план. Материалы инвентаризации земель могут быть использованы для подготовки документов градостроительного зонирования, схем расположения земельных участков на кадастровых планах или кадастровых картах соответствующих территорий, а также для подготовки межевых планов.
Фонд перераспределения земель учитывается в составе государственных (не разграниченных) земель. Для осуществления полномочий по распоряжению фондом перераспределения осуществляются процедуры постановки земельного участка на кадастровый учет, с этой целью уточняются координаты характерных точек (табл. 5) границ фонда (согласно варианту задания) и подготавливается межевой план.
Таблица 5 - Геодезические данные характерных точек границ
фонда перераспределения
|------------------------------------------------------|
| Номер | Координаты точек, м | Длины |Дирекцион.|
| точки |-----------------------| сторон | углы |
| | X | Y | м | г.м.с. |
|-------|-----------|-----------|-----------|----------|
| 1| 3000.000| 2500.000| | |
| | | | 2121.32| 45 00 00 |
| 2| 4500.000| 4000.000| | |
| | | | 217.00| 90 00 00 |
| 3| 4500.000| 4217.000| | |
| | | | 1183.35|04 50 08 |
| 4| 3320.000| 4317.000| | |
| | | | 2225,98| 45 08 07 |
| 5| 1750.000| 2750.000| | |
| | | | 353.55|315 00 00 |
| 6| 2000.000| 2500.000| | |
| | | | 1000.00| 0 00 00 |
| 1| 3000.000| 2500.000| | |
|------------------------------------------------------|
Площадь участка 2573020.00 кв.м
257,3020000 га
Основные требования к подготовке межевого плана
В соответствии с Федеральным законом от 24 июля 2007 года № 221 «О Государственном кадастре недвижимости», межевой план представляет собой документ, который составлен на основе кадастрового плана соответствующей территории или кадастровой выписки о соответствующем земельном участке. Межевой план состоит из графической и текстовой частей. В графической части воспроизводятся сведения кадастрового плана соответствующей территории или кадастровой выписки о соответствующем земельном участке, указываются местоположение границ и доступ к образуемым земельным участкам (проход или проезд от земельных участков общего пользования), в том числе путем установления сервитута. В текстовой части указываются необходимые для внесения в государственный кадастр недвижимости сведения о земельном участке или земельных участках.
Местоположение границ земельного участка устанавливается посредством определения координат характерных точек или посредством указания на природные объекты или объекты искусственного происхождения, в том числе линейные, если сведения о них содержатся в государственном кадастре недвижимости. Порядок установления характерных точек границ земельного участка, порядок определения их координат, а также требования к точности определения таких координат устанавливаются органом нормативно-правового регулирования в сфере кадастровых отношений.
Площадью земельного участка является площадь геометрической фигуры, образованной проекцией границ земельного участка на горизонтальную плоскость.
При уточнении границ земельного участка их местоположение определяется исходя из сведений, содержащихся в правоустанавливающем документе, или в документах, определявших местоположение границ при образовании земельного участка. В случае, если указанные документы отсутствуют, границами земельного участка являются границы, существующие на местности пятнадцать и более лет и закрепленные с использованием природных объектов или объектов искусственного происхождения, позволяющие однозначно определить их местоположение.
Образуемые земельные участки должны соответствовать требованиям гражданского, земельного, лесного, водного и градостроительного законодательства.
Форма межевого плана и требования к его подготовке утверждены Приказом Минэкономразвития РФ от 24.11.2008 №412.
Межевой план оформляется на бумажном или электронном носителе. На бумажном носителе в количестве не менее двух экземпляров, один из которых предназначен для представления в орган кадастрового учета вместе с соответствующим заявлением, а второй и последующие экземпляры – для передачи заказчику кадастровых работ. Межевой план оформляется на листах формата А4, должен быть прошит и скреплен подписью и оттиском печати кадастрового инженера.
Межевой план составляется на основе сведений ГКН об определенном земельном участке (кадастровой выписки) и (или) сведений об определенной территории (кадастрового плана территории).
Для подготовки межевого плана используются:
1) документы градостроительного зонирования (правила землепользования и застройки);
2) нормативные правовые акты, устанавливающие предельные (максимальные и минимальные) размеры земельных участков;
3) документация по планировке территории (проекты межевания территорий);
4) утвержденные органами местного самоуправления схемы расположения земельных участков на кадастровых планах или кадастровых картах соответствующих территорий;
5) утвержденные в установленном порядке проекты границ земельных участков, проекты организации и застройки территорий садоводческих, огороднических или дачных некоммерческих объединений граждан, проекты перераспределения сельскохозяйственных угодий и иных земель сельскохозяйственного назначения;
6) утвержденные в установленном порядке материалы лесоустройства;
7) решения о предварительном согласовании мест размещения объектов, решения о предоставлении земельных участков, документы о правах на земельные участки;
8) вступившие в законную силу судебные акты;
9) иные предусмотренные законодательством документы.
Межевой план составляется в соответствие с представленным макетом (лист №1…№7).
|
Лист № 1 |
|||||||
---|---|---|---|---|---|---|---|---|
МЕЖЕВОЙ ПЛАН |
||||||||
Исходные данные |
||||||||
1. Перечень документов, использованных при подготовке межевого плана |
||||||||
№ п/п |
Наименование документа |
Реквизиты документа |
||||||
1 |
2 |
3 |
||||||
1 |
Кадастровая выписка о земельном участке |
№ 34-08-2010/123 от 14.10.2010 г. |
||||||
2 |
Материалы инвентаризации земель Александровского сельского поселения |
Утверждены Главой Александровского сельского поселения. Постановление № 24 от 12.09. 2010 г. |
||||||
|
|
|
||||||
|
|
|
||||||
2. Сведения о геодезической основе, использованные при подготовке межевого плана Система координат СК-63 |
||||||||
№ п/п |
Название пункта и тип знака геодезической сети |
Класс геодезической сети |
Координаты, м |
|||||
Х |
Y |
|||||||
1 |
2 |
3 |
4 |
5 |
||||
1 |
ОМЗ 28 (т.6) |
4 класс |
5122000,00… |
3012500,00… |
||||
2 |
ОМЗ 29 (т.1) |
4 класс |
5123000,00… |
3012500,00… |
||||
3. Сведения о средствах измерений |
||||||||
№ п/п |
Наименование прибора (инструмента, аппаратуры) |
Реквизиты сертификата прибора (инструмента, аппаратуры) |
Реквизиты свидетельства о поверке прибора (инструмента, аппаратуры) |
|||||
1 |
2 |
3 |
4 |
|||||
1 |
Теодолит ОТТ 2 |
№ 00171 от 09.07.2010 |
№ 0101 от 11.08.2010 |
|||||
4. Сведения о наличии зданий, сооружений, объектов незавершенного строительства на исходных или измененных земельных участках |
||||||||
№ п/п |
Кадастровый номер земельного участка |
Кадастровые или иные номера объектов недвижимости, расположенных на земельном участке |
||||||
1 |
2 |
3 |
||||||
1 |
34:08:010104:1 |
отсутствуют |
Лист № 2 |
|
|||||
МЕЖЕВОЙ ПЛАН |
||||||
Сведения о выполненных измерениях и расчетах |
||||||
1. Метод определения координат характерных точек границ земельных участков и их частей |
||||||
№ п/п |
Кадастровый номер или обозначение земельного участка |
Метод определения координат |
||||
1 |
2 |
3 |
||||
1 |
34:08:010104:1 |
Метод комбинированный |
||||
2. Точность положения характерных точек границ земельных участков |
||||||
№ п/п |
Кадастровый номер или обозначение земельного участка |
Формулы, примененные для расчета средней квадратической погрешности положения характерных точек границ (Мt), м |
||||
1 |
2 |
3 |
||||
1 |
34:08:010104:1 |
Мt = 0,8 с использованием программного обеспечения |
||||
|
||||||
3. Точность определения площади земельных участков |
||||||
№ п/п |
Кадастровый номер или обозначение земельного участка |
Площадь (Р), м2
|
Формулы, примененные для расчета предельно допустимой погрешности определения площади земельного участка (∆Р), м2 |
|||
1 |
2 |
3 |
4 |
|||
1 |
34:08:010104:1 |
2573020.00 |
∆Р = 3,5х2,5 √ 2573020.00=1 |
Лист № 3 |
|
|||||||||
МЕЖЕВОЙ ПЛАН |
||||||||||
Сведения об образуемых земельных участках и их частях |
||||||||||
1. Сведения о характерных точках границ образуемых земельных участков |
||||||||||
Обозначение земельного участка 34:08:040005:2 |
||||||||||
Обозначение характерных точек границы |
Координаты, м |
Нормативная точность определения координат характерных точек границ (Мt), м |
Описание закрепления точки |
|||||||
X |
Y |
|||||||||
1 |
2 |
3 |
6 |
7 |
||||||
1 |
3000,00 |
2500,00 |
2.5 |
|
||||||
2 |
4500,00 |
4000,00 |
2.5 |
|
||||||
3 |
4500,00 |
4250,00 |
2.5 |
|
||||||
4 |
3320,00 |
4350,00 |
2.5 |
|
||||||
5 6 1 |
1750,00 2000,00 3000.00 |
2750,00 2500,00 2500,00 |
2.5 |
|
||||||
2. Сведения о частях границ образуемых земельных участков |
||||||||||
Обозначение земельного участка 34:08:040005:2 |
||||||||||
Обозначение части границы |
Горизонтальное проложение (S), м |
Описание прохождения части границы |
||||||||
от т. |
до т. |
|||||||||
1 |
2 |
3 |
4 |
|||||||
1 |
2 |
2121,32 |
по землям запаса –707 м, по пастбищам 1414,32 м |
|||||||
2 |
3 |
217,00 |
по забору АБЗ |
|||||||
3 |
4 |
1184,23 |
по дороге Волгоград-Ольховка |
|||||||
4 5 6 |
5 6 1 |
2218,19 353,55 1000,00 |
по полевой дороге по пашне по пашне |
|||||||
3. Общие сведения об образуемых земельных участках |
||||||||||
Обозначение земельного участка 34:08:040005:2 |
||||||||||
№ п/п |
Наименование характеристик земельного участка |
Значение характеристики |
||||||||
1 |
2 |
3 |
||||||||
1 |
Адрес земельного участка или его местоположение |
Волгоградская обл., Иловлинский район, село Александровка |
||||||||
2 |
Категория земель |
земли сельскохозяйственного назначения |
||||||||
3 |
Вид разрешенного использования |
для ведения сельскохозяйственного производства |
||||||||
Лист № 4 |
|
|||||||||
МЕЖЕВОЙ ПЛАН |
||||||||||
Сведения об образуемых земельных участках и их частях |
||||||||||
4. Общие сведения об образуемых земельных участках |
||||||||||
Обозначение земельного участка 34:08:040005:2 |
||||||||||
1 |
2 |
3 |
||||||||
4 |
Площадь земельного участка ± величина погрешности определения площади (Р±∆Р), м2 |
2551405 ±13976 |
||||||||
5 |
Предельный минимальный и максимальный размер земельного участка (Рмин и Рмакс), м2 |
мин. – 2,0 га макс. – 400,0 га |
||||||||
6 |
Кадастровый или иной номер объекта недвижимости, расположенного на земельном участке |
отсутствует |
||||||||
7 |
Иные сведения |
Системы координат: местная, СК-63 |
Лист № 5 |
|
МЕЖЕВОЙ ПЛАН |
|

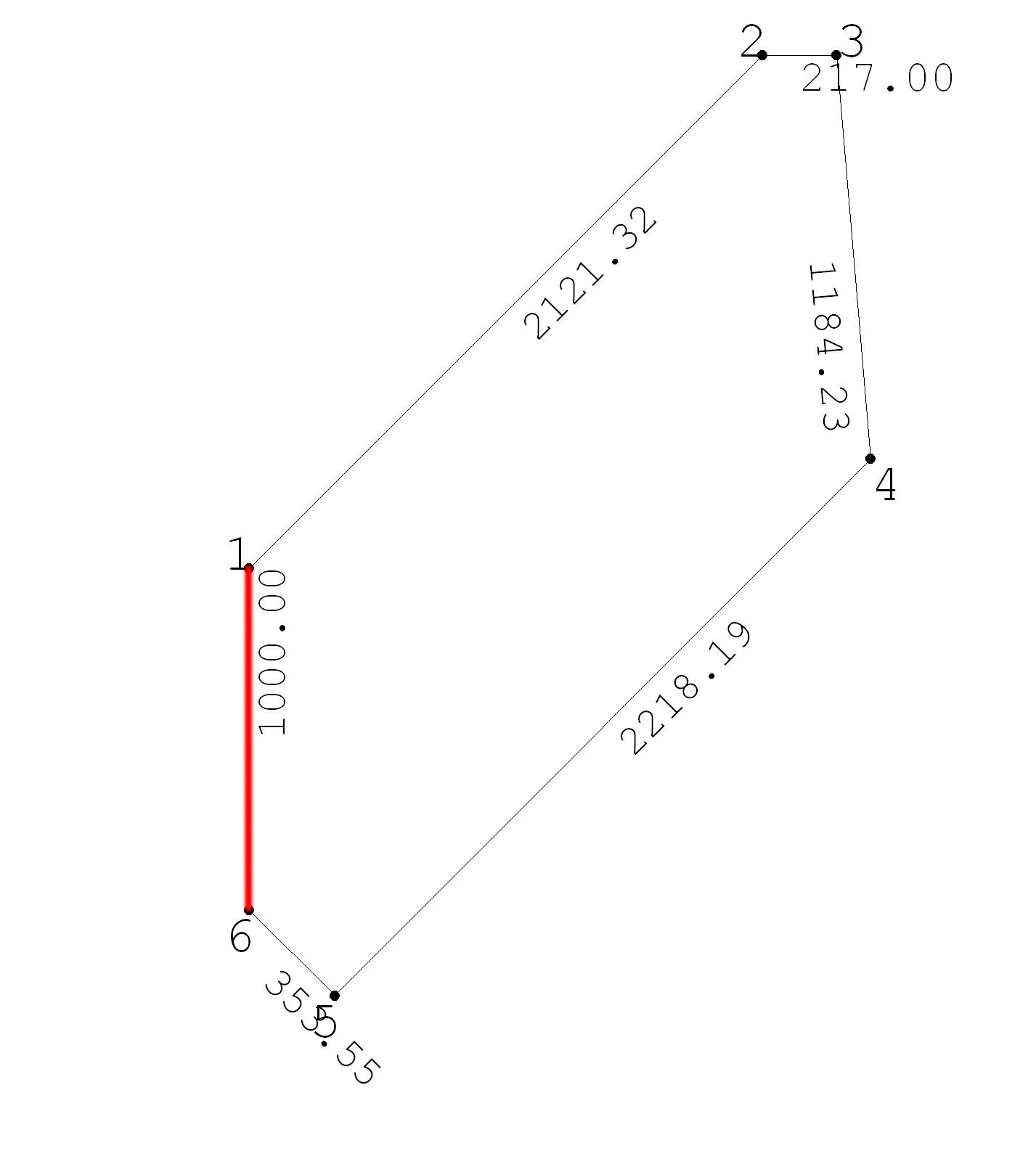

Схема геодезических построений |
|
Условные обозначения: - линия привязки |
|
Лист № 6 |
|
МЕЖЕВОЙ ПЛАН |
|

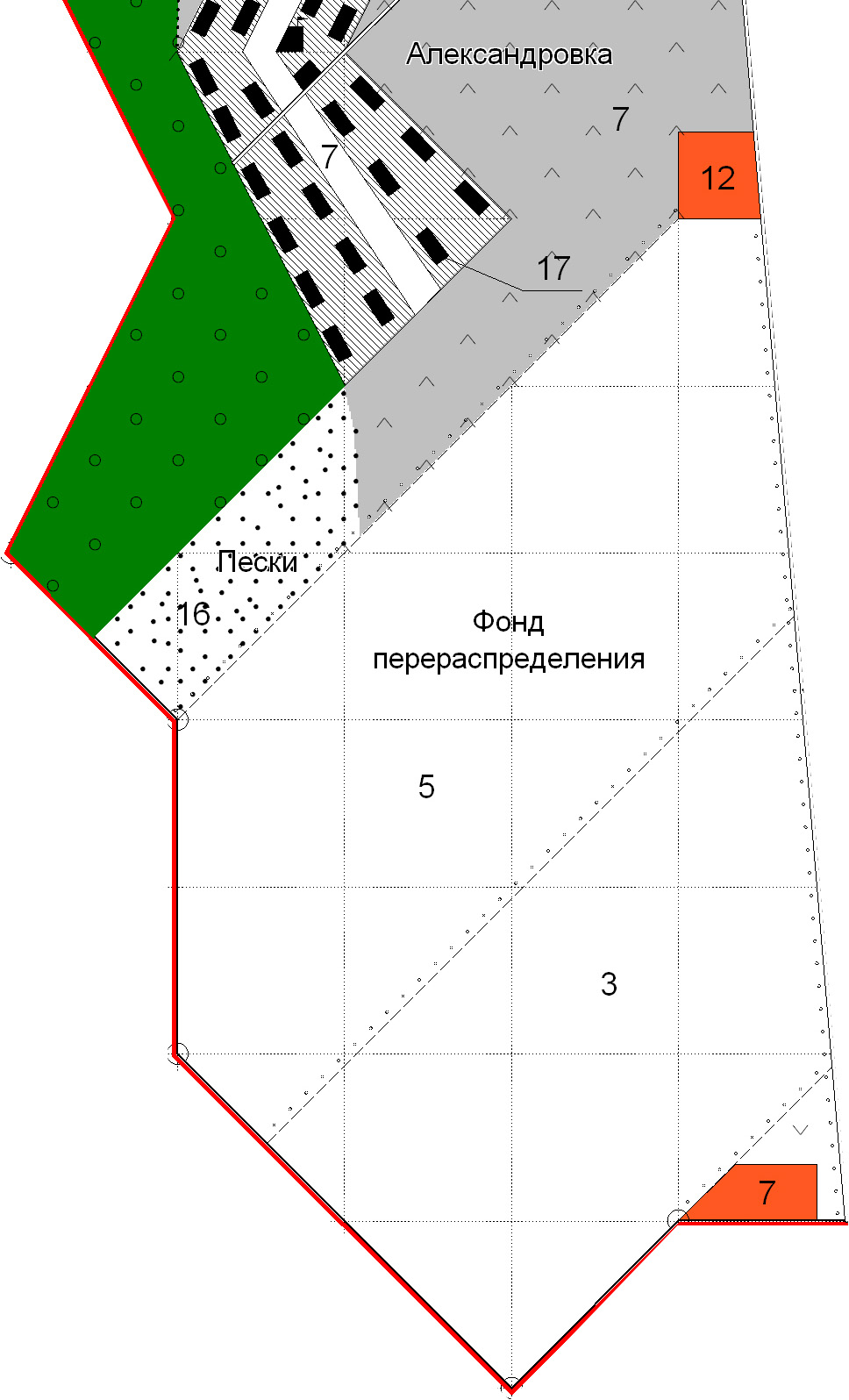

Схема расположения земельных участков |
|
Кадастровый план территории (КПТ)
Кадастровый квартал 34:08:010104
|
|
Лист № 7 |
|
МЕЖЕВОЙ ПЛАН |
|

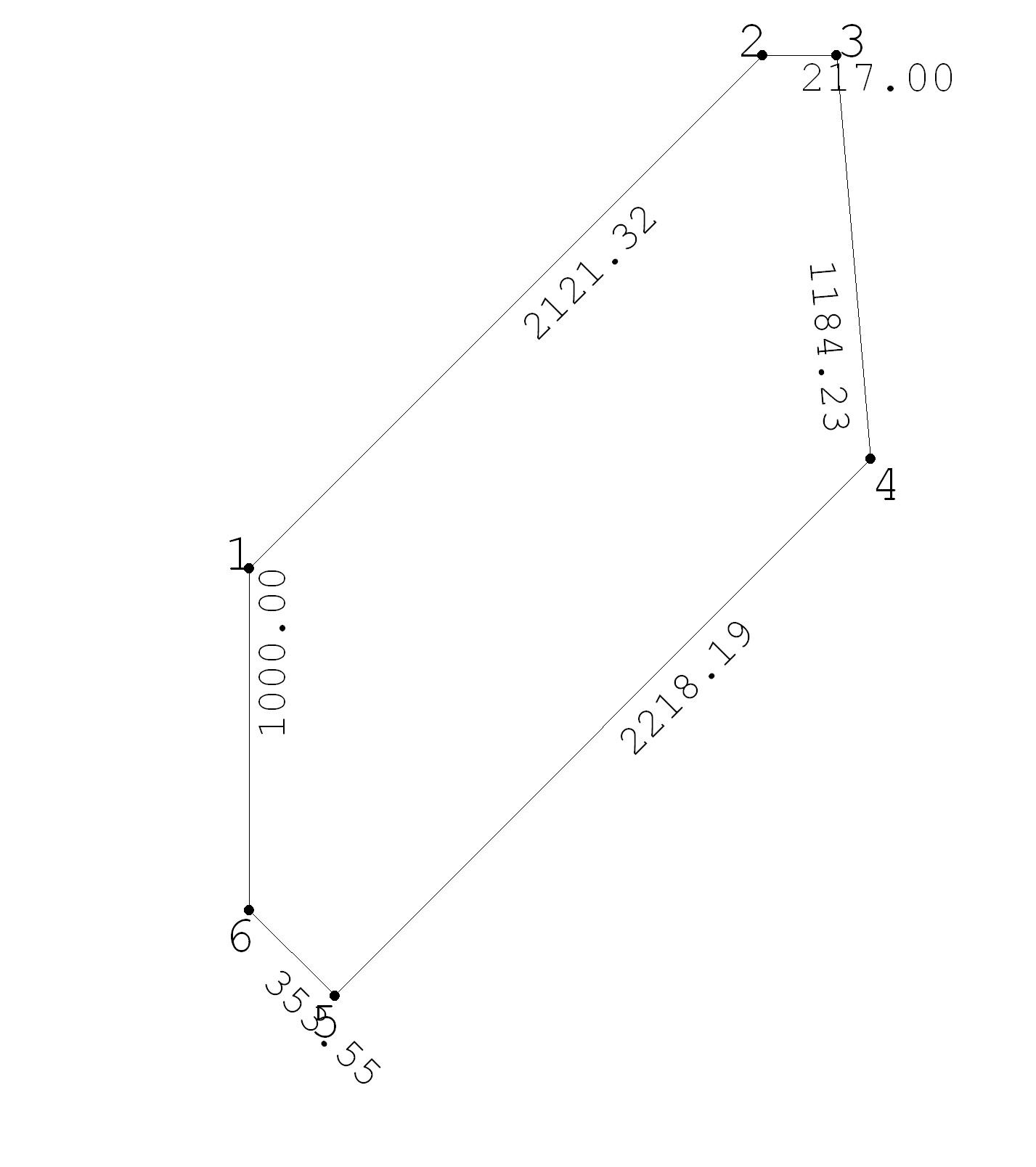

Чертеж земельных участков и их частей |
|
255.1 га
Земельный участок фонда перераспределения.
|
Обратная сторона чертежа земельных участков
АКТ СОГЛАСОВАНИЯ МЕСТОПОЛОЖЕНИЯ ГРАНИЦЫ
ЗЕМЕЛЬНОГО УЧАСТКА
Кадастровый номер или обозначение земельного участка 34:08:010104:1
Площадь земельного участка 2551000 кв.м.
Местоположение границы земельного участка согласовано:
Обозначение характерной точки или части границы |
Кадастровый номер смежного земельного участка |
Фамилия и инициалы правообладателя или его представителя, реквизиты документа, удостоверяющего личность |
Реквизиты доверенности |
Подпись и дата |
Способ и дата извещения |
1 |
2 |
3 |
4 |
5 |
6 |
1-2 |
16, 17 |
Зам. Главы администрации Александровского сельского поселения
|
Распоряжение Главы Адм. № 12 от 08.09.2010 г.
|
…
|
Повест ка № 03 от 18.09.2010 г. |
2-4
4-6 |
24, 49
37 |
Представитель Управления «Волгоградавтодор»
Глава КФХ «Дон» |
Доверенность № 16 от 03.09. 2010 г.
без доверенности |
|
Повестка № 04 от 18.09.2010 г.
Повестка № 05 от 18.09.2010 г. |
Кадастровый инженер: _________ ___ _Чернышев А.А._____________
М.П. подпись фамилия, инициалы
