89.Температурная компенсация каскада оэ
Резисторы R1 и R2 обеспечивают такое смещение на базе, что транзистор VT1 находится в проводящем состоянии. При подаче входного сигнала транзистор на участке КБ изменяет проводимость, в следствии, в коллекторной цепи изменяется значение протекающего тока, это приводит к изменению падения напряжения на Rк в следствии чего в точке выхода сигнала меняется значение потенциала и на нагрузку поступает усиленные сигнал.
Rэ обеспечивает температурную компенсацию, а Cэ – обратную связь
При повышении температуры транзистора все выходные характеристики смещаются в верх, и получается рабочее положение выходит из рабочей точки, для того чтобы контролировать рабочее положение применяется температурная компенсация. В данной схеме это установлен дополнительно резистор Rэ. Принцип действия заключается в том, что при повышении температуры транзистора ток КЭ увеличивается по отношению к нормально температуре, увеличивается падение напряжения на Rэ, так как Uэб величина постоянная, то увеличение потенциала на Rэ воздействовать на смещение базы и ток КЭ уменьшаться, т.е мы будем возвращаться в рассчитанную рабочую точку.

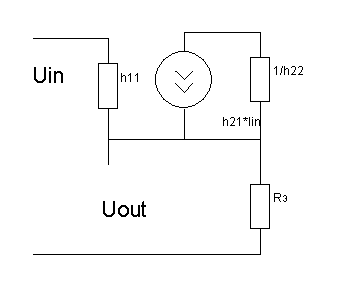

90.Эмиттерный повторитель: схемы и основные соотношения.
Он усиливает только ток. Часто используется как входной каскад ИУ.
При этом входное сопротивление относительно велико, а выходное — мало
91.Определение коэффициентов усиления тока и напряжения в схеме ок
Он усиливает только ток. Часто используется как входной каскад ИУ.
При этом входное сопротивление относительно велико, а выходное — мало
92.Усилительный каскад с общей базой (об схема и основные соотношения)

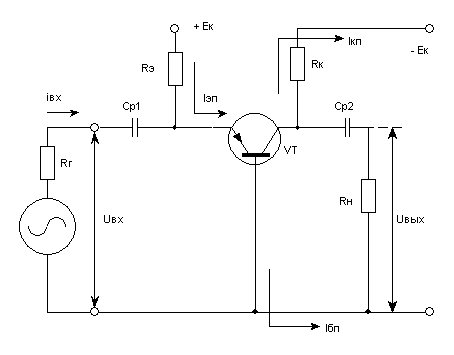

Схема каскада с общей базой (ОБ) приведена на рис. 1.24а. Еэ и Rэ предназначены для задания эмиттерного тока в режиме покоя, а остальные элементы каскада выполняют те же функции, что и в схеме ОЭ.
Из схемы замещения рис. 1.24б:
т.е. входное сопротивление определяется сопротивлением смещенного в прямом направлении эмиттерного перехода и не превышает величины 10 - 50 Ом.
Коэффициент усиления по переменному току можно найти, исходя из того, что Iвх IЭ (т.к. Rвх rэ) и Iк = Iэ. Так как коллекторный ток делится между Rк и Rн, соотношение для КI имеет вид:

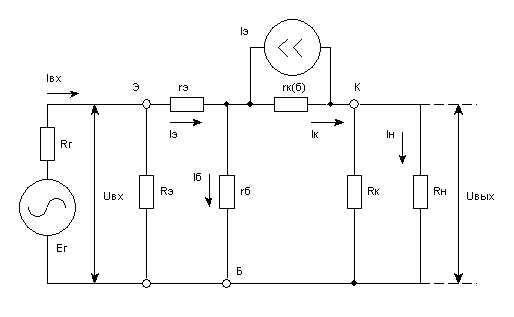

Рисунок 1.24 - Схема усилительного каскада с общей базой(а) и его схема замещения (б)
Нетрудно увидеть, что коэффициент усиления по току в схеме ОБ существенно( в 10 - 50 раз) меньше, чем в схемах ОЭ и ОК.
Расчет коэффициента усиления по напряжению по аналогии со схемами ОЭ и ОК дает:
и он возрастает с уменьшением внутреннего сопротивления источника сигнала.
Выходное сопротивление каскада ОБ:
Следует отметить, что ввиду наличия емкости коллекторного перехода на повышенных частотах коэффициент передачи тока транзистора становится комплексной величиной, модуль и аргумент которой зависят от частоты усиливаемого сигнала. О частотных свойствах транзистора судят по граничной частоте , при которой коэффициент передачи уменьшается в раз. Частота входит в число основных параметров транзистора и определяет его частотные свойства. При этом схема включения транзистора с общей базой имеет максимальную граничную частоту. Что касается схемы с общим эмиттером, то граничная частота:
т.е. частотные свойства схемы с общим эмиттером значительно хуже.
