80.Пп знакосинтезирующие индикаторы: устройство, принцип действия
Принцип действия ПП ЗСИ основан на инжекции не основных носителей зарядов через p-n переход с их последующей излучательной рекомбинацией.
Типы: 7-сегментные, 9-сегментные, 5-сегментные.
Семиэлементные
индикаторы, которые могут быть вакуумными
или полупроводниковыми, объединяет
принцип синтезирования знаков цифровой
или буквенной информации. Эти знаки в
каждом разряде образуют семь светящих
элементов-полос, расположенных в виде
прямой или слегка наклоненной вправо
восьмерки. Стандартное обозначение
элементов таких индикаторов и индицируемые
ими цифры от 0 до 9 показаны на рис. 61.
Как
правило, индицирование того или иного
знака происходит путем гашения ненужных
для данного знака элементов. Так,
например, для индицирования цифры 0
гасят только элемент g, для цифры 4 —
элементы a, d и е.
Семиэлементные
индикаторы позволяют также индицировать
некоторые прописные (заглавные) буквы
русского или латинского алфавита. Для
индикации буквы А, например, надо погасить
элемент d, для индикации буквы Б —
погасить элемент b и т. д.

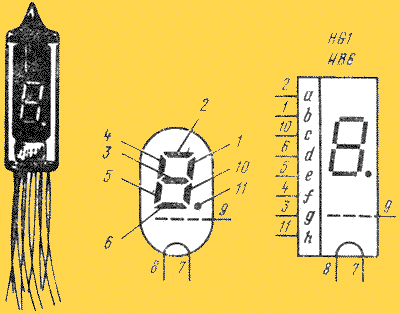

Внешний вид
и варианты условного графического
обозначения одного из вакуумных
люминесцентных индикаторов серии
ИВ—индикатора ИВ6 (или ИВЗА) показаны
на рис. 62.
Индикатор
представляет собой электронную лампу,
содержащую катод — нить
прямого накала, управляющую
сетку, семь анодов-элементов знака,
расположенных в одной плоскости, и еще
один анод—разделительную точку.
На нить накала (выводы 7 и 8) подают
постоянное или пульсирующее напряжение
0,8... ...1,5 В (в зависимости от типа
индикатора), на сетку (вывод 9) и
аноды-элементы (выводы 1—6,
10)—постоянное напряжение 20... 25 В.
Раскаленная нить накала испускает
электроны, которые устремляются к
положительно заряженной сетке, в
большинстве своем пролетают сквозь нее
и, бомбардируя аноды-элементы, заставляют
светиться нанесенный на них слой
люминофора.
На анод- разделительную
точку (вывод 11) подают такое же, как на
другие электроды индикатора, напряжение,
но не через дешифратор, а от генератора
импульсов. В электронных часах, например,
такая точка, мигающая с частотой 1 Гц,
отделяет показания минут текущего
времени от показаний часов.
У
индикатора ИВ6 (или ИВЗА) 12 гибких
проволочных выводов, отсчет которых
ведут по часовой стрелке (если смотреть
на них снизу). Ключом для отсчета служит
укороченный свободный вывод 12.
Практика
показывает, что знаки индикаторов ИВ6
и ИВЗА достаточно ярко светят и при
более низком напряжении на сетке и
анодах-элементах. Поэтому радиолюбители
часто используют их в конструкциях на
микросхемах серии К176. Примером тому
может стать узел цифровой индикации,
схема которого показана на рис.
63.
81.Многоэлементные пп зси устройство, область использования.
82.Принцип работы лазера, свойства лазерного излучения
Основан на синхронном и синфазном излучении, т.е на когерентном излучении.
Физической основой работы лазера служит явление вынужденного (индуцированного) излучения. Суть явления состоит в том, что возбуждённый атом способен излучить фотон под действием другого фотона без его поглощения, если энергия последнего равняется разности энергий уровней атома до и после излучения. При этом излучённый фотон когерентен фотону, вызвавшему излучение (является его «точной копией»). Таким образом происходит усиление света. Этим явление отличается от спонтанного излучения, в котором излучаемые фотоны имеют случайное направление распространения, поляризацию и фазу.
Свойства лазерного излучения. В отличие от обычных, тепловых источников излучения лазер дает свет, обладающий целым рядом особых и очень ценных свойств.
1. Лазерное излучение когерентно и практически монохроматично. До появления лазеров этим свойством обладали только радиоволны, излучаемые хорошо стабилизированным передатчиком. А это дало возможность освоить диапазон видимого света для осуществления передачи информации и связи, тем самым существенно увеличив количество передаваемой информации в единицу времени.
Из-за того, что вынужденное излучение распространяется строго вдоль оси резонатора, лазерный луч расширяется слабо: его расходимость составляет несколько угловых секунд.
Все перечисленные качества позволяют фокусировать лазерный луч в пятно чрезвычайно малого размера, получая в точке фокуса огромную плотность энергии.
2. Лазерное излучение большой мощности имеет огромную температуру.
Связь между энергией равновесного излучения E данной частоты n и его температурой T задает закон излучения Планка. Зависимость между этими величинами имеет вид семейства кривых в координатах частота (по абсциссе) – энергия (по ординате). Каждая кривая дает распределение энергии в спектре излучения при определенной температуре. Лазерное излучение неравновесно, но, тем не менее, подставив в формулу Планка значения его энергии E в единице объема и частоты n (или отложив их значения на графике), мы получим температуру излучения. Поскольку лазерное излучение практически монохроматично, а плотность энергии (ее количество в единице объема) может быть чрезвычайно велика, температура излучения способна достигать огромной величины. Так, например, импульсный лазер мощностью порядка петаватта (1015 Вт) имеет температуру излучения около 100 миллионов градусов.
