7.8. Высокочастотные защиты.
7.8.1. Общие сведения.
Высокочастотная защиты является быстродействующей и предназначена для линий средней и большой протяженности. Они применяются в тех случаях когда по условиям устойчивости или другим причинам необходимо быстрое отключение поврежденной линии с обеих сторон при к.з. в любом участке этой линии. Удовлетворяющие этому требованию продольные диф.защиты непригодны для данных линий вследствие большой стоимости соединительного кабеля.
ВЧ защиты состоят из двух комплектов, расположенных по концам линии. Особенностью этих защит является то, что им необходимо связь между комплектами защиты, которая осуществляется посредством токов высокой частоты, которые передаются по проводам защищаемой линии. По своему принципу ВЧ защиты не реагируют на к.з. вне защищаемой линии и поэтому не имеют выдержки времени. В настоящее время применяются два вида ВЧ защит:
направленная защита с ВЧ блокировкой, основанные на сравнении направления мощности защищаемой линии по концам;
дифференциально-фазные защиты, основанные на сравнении фаз токов.
7.8.2. Направленная защита с
ВЧ блокировкой.
Направленная ВЧ защита реагирует на направление мощности к.з. по концам защищаемой линии.
Сравнивая направление мощности по концам линии можно определить где возникло к.з. - на линии или за ее пределами. Такое сравнение осуществляется с помощью реле мощности, которое устанавливается на обеих концах.

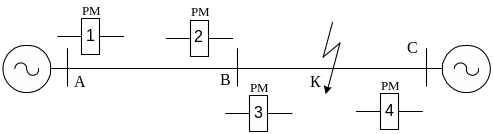

При к.з. в точке К подействуют только защиты 3 и 4. На поврежденной линии АВ реле мощности защиты 1 замыкает всей контакт, разрешая ей действовать на отключение. Однако на приемном конце линии АВ реле мощности защиты 2 под влиянием мощности к.з., направленной к шинам, размыкает свой контакт, чем запрещает действовать на отключение своей защите и блокирует действие защиты 1 посылкой блокирующего сигнала тока высокой частоты по проводам этой же линии. Блокирующий ток посылается специальным генератором токов высокой частоты, разрешаемый реле мощности, а принимается специальным приемником токов высокой частоты, настроенным на ту же частоту, что и генератор. Приняв ВЧ сигнал, приемники выпрямляют полученный сигнал, и подают его в обмотку блокирующего реле, которое размыкает цепи отключения защиты, не позволяя ей действовать на отключение.
При к.з. на защищаемой линии блокирующий сигнал отсутствует, так как реле мощности срабатывая, не позволяют действовать ВЧ передатчикам. В этом случае контакты блокирующего реле остаются замкнутыми, разрешая реле мощности действовать на отключение. Таким образом, блокирующий сигнал появляется в линии только при внешних к.з. обеспечивая селективную работу защиты. Зона действия защиты ограничивается ТТ, питающими реле мощности.
На рассмотренном принципе выполняется защиты, сравнивающие направления мощностей в фазах или мощности нулевой последовательности или обратной последовательности.
Направленная защита с ВЧ блокировкой состоит:
пусковой орган из двух комплектов реле – на пуск ВЧ поста, управление цепью отключения;
блокирующее реле имеет две обмотки: тормозную (выпрямленный ток ПВУ), рабочую (реле мощности).

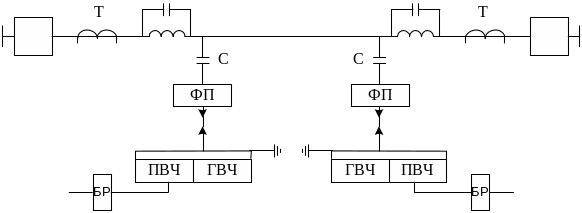

Элементы ВЧ канала.
Конденсатор связи С создает путь для токов высокой частоты от приемопередатчика в линию и одновременно отделяет ВЧ пост от высокого напряжения линии. Фильтр присоединения ФП согласовывает (уравновешивает) входное сопротивление кабеля с входным сопротивлением линии, соединяя нижнею обкладку конденсатора связи с землей, образуя, таким образом замкнутый контур для токов высокой частоты. ФП пропускает только токи в определенном диапазоне частот, не пропуская ток промышленной частоты. ВЧ заградитель преграждает путь токов высокой частоты за пределы линии.
