6. Режимы холостого хода и номинальный
Реактивную составляющую тока статора при синхронном вращении IСР найдём по формуле
IСР = U1 (xM(1 + 1)(1 + 21)); (6.1)
IСР = 220/124,1(1 + 0,02)= 1,74 А.
Электрические потери в обмотке статора при синхронном вращении РСМ1 найдём по формуле
РС.М1 = m1 lс.р 2 r1 (6.2)
РС.М1 = 3 1,742 3,83 = 34,79 Вт.
Расчётную массу стали зубцов статора, при трапециадальных пазах, m31 найдём по формуле
m31 = 7,8z1b31hП1l1kС 10-6; (6.3)
m31 = 7,8 24 4,25 10,88 100 0,97 10-6 = 0,84 кг.
Магнитные потери в зубцах статора Р31 найдём по формуле
Р31 = 4,4В231СРm31; (6.4)
Р31 = 4,4 1,852 0,84 = 12,65 Вт.
Массу стали спинки статора mC1 найдём по формуле
mC1 = 7,8(DН1 – hC1) hC1l1kС 10-6; (6.5)
mC1 = 7,8 3,14(139 – 18,12) · 18,12 100 0,97 10-6 = 5,2 кг.
Магнитные потери в спинке статора РС1 найдём по формуле
РС1 = 4,4В2С1mС1; (6.6)
РС1 = 4,4 1,652 5,2 = 62,3 Вт.

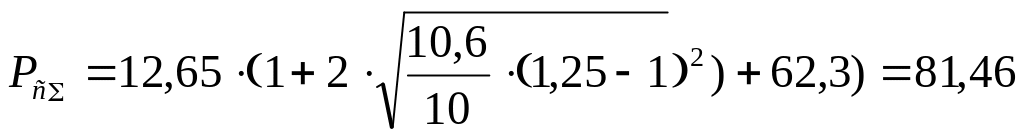

Суммарные магнитные потери в сердечнике статора, включающие добавочные потери в стали РС найдём по формуле
; (6.7)
Вт.
Механические потери при степени защиты IP44, способе охлаждения ICO141 РМХ найдём по формуле
РМХ = kМХ(n1 1000)2(D1/100)3; (6.8)
Где при 2р = 2 kМХ = 0,98;
РМХ =1,12( 3000/1000)2 (139/100)4= 37,6 Вт.
Активная составляющая тока холостого хода IОА найдём по формуле
IОА = (РСМ1 + РС + РМХ)/(m1U1); (6.9)
IОА = (34,79 + 81,46 + 37,6)/3 220 = 0,23 А.
Ток холостого хода IО найдём по формуле
A. (6.10)
Коэффициент мощности на холостом ходу cos0 найдём по формуле
cos0 = IОА/IО; (6.11)
cos0 = 0,23/1,8 = 0,13
Активное сопротивление короткого замыкания rК найдём по формуле
rК = r1 + r2 = 3,83 + 2 = 5,83 Ом. (6.12)
169. Индуктивное сопротивление короткого замыкания xК найдём по формуле
xК = x1 + x2 = 2,45 + 3,6 = 6,05 Ом. (6.13)
Полное сопротивление короткого замыкания zК найдём по формуле
Ом. (6.14)
Добавочные потери при номинальной нагрузке РД найдём по формуле
РД = 0.005 Р2 103/ = 0.005 · 1500/0,8= 9,4 Вт. (6.15)
Механическая мощность двигателя Р2 найдём по формуле
Р2 = Р2 103 + РМХ + РД = 1500 + 37,6 + 9,4 = 1547 Вт. (6.16)

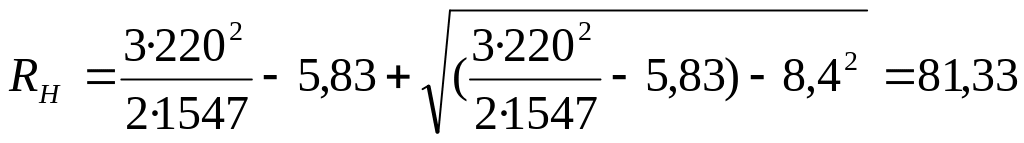

Эквивалентное сопротивление схемы замещения RН найдём по формуле
; (6.17)
Ом.
Полное сопротивление схемы замещения zH найдём по формуле
Ом. (6.18)
Проверка правильности расчётов RH и zH
RH z2H = Р2/m1U21; (6.19)
81,33/87,372 = 1547/(3 · 2202);
0,01065 = 0,01065.
Скольжение SН найдём по формуле
SН = 1/(1 + RH r2); (6.20)
SН = 1/(1 + 81,33/2) = 0,024 о.е.
Активная составляющая тока статора при синхронном вращении ICA найдём по формуле
ICA = (РСМ1 + РС)/m1U1; (6.21)
ICA = (34,79 + 81,46)/(3 220) = 0,18 А.
Ток ротора I2 найдём по формуле
I2 = U1 zH = 220/ 87,37 = 2,5 А. (6.22)

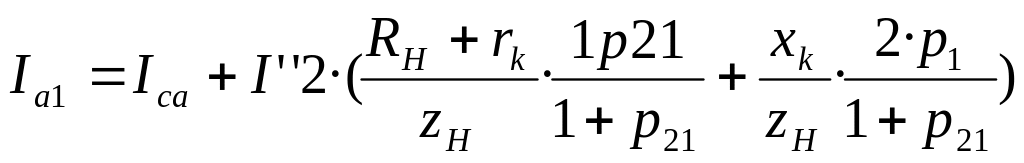

Ток статора, активная составляющая IA1 найдём по формуле
; (6.23)
Ia1 = 0,18 + 2,5·((81,33 + 5,83)/87,37+6,05/87,37·2·0,03) = 2,68 А.
Ток статора, реактивная составляющая IP1 найдём по формуле
; (6.24)
Ip1 = 1,74 + 2,5·(6,05/87,37−(81,33+5,83)/87,37·2·0,03) = 1,763 А.

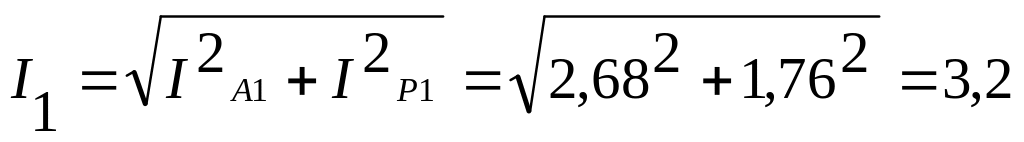

Фазный ток статора I1 найдём по формуле
A. (6.25)
Коэффициент мощности cos найдём по формуле
(6.26)
Линейную нагрузку статора А1 найдём по формуле
А1 = 10I1NП1 / (а1t1) = 10 · 3,2 · 43 / (1 · 10,6) = 129,8 А/см. (6.27)
Плотность тока в обмотке статора J1 найдём по формуле
J1 = I1(cSa1) = 3,2 / (1·0,5810·1) = 5,5 А/мм2. (6.28)

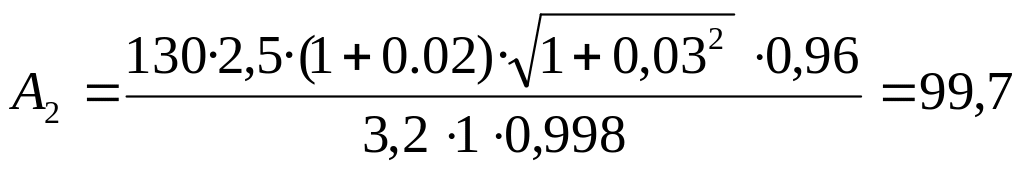

Линейную нагрузку ротора А2 найдём по формуле
; (6.29)
А/см.

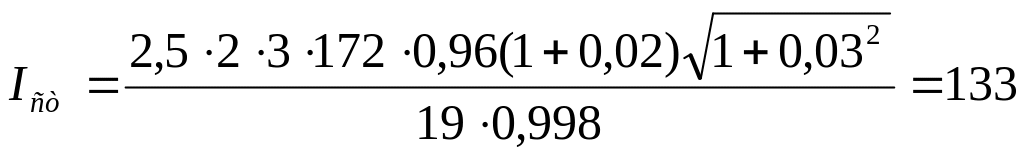

Ток в стержне короткозамкнутого ротора
(6.30)
А
Плотность тока в стержне короткозамкнутого ротора
(6.31)
=133/63 = 2,1 А/мм2.
Ток в короткозамыкающем кольце
А
Электрические потери в обмотке статора и ротора соответственно найдём по формулам
РМ1 = m1I21r1 = 3 · 3,2 · 3,83 = 118 Вт. (6.32)
PM2 = m1I2''2r''2 = 3 · 2,52 · 2 = 37,5 Вт. (6.33)
Суммарные потери в электродвигателе Р найдём по формуле
Р = РМ1 + РМ2 + РС + РМХ + РД; (6.34)
Р = 118 + 37,5 + 81,46 + 37,6 + 9,4= 284 Вт.
Подводимую мощность Р1 найдём по формуле
Р1 = Р2 103 + Р = 1,5 · 103 + 284= 1784 Вт. (6.35)
Коэффициент полезного действия найдём по формуле
= (1 – Р / Р1) 100 = (1 – 284 / 1784) · 100 = 84,1 % (6.36)
Проверим Р1 по формуле
Р1 = m1IA1U1 = 3 · 2,68 · 220 = 1769 Вт. (6.37)
Мощность Р2 по формуле должна соответствовать полученной по заданию
Р2 = m1I1U1cos 100 = 3 · 3,2 · 220 · 0,84 · 84,1/ 100 = 1,492 кВт. (6.38)
