4.2. Класів посилення
Для
всіх розглянутих раніше підсилювальних
каскадів передбачалося. Що вони працюють
в режимі класу А. Вибор робочої точки
спокою, наприклад для БТ, (див. малюнок
2.10) проводиться так, щоб вхідний сигнал
повністю поміщався на лінійній ділянці
вхідний ВАХ транзистора, а значення
розташовувалося на середині цієї
лінійної ділянки. На вихідний ВАХ
транзистора в режимі класу А робоча
крапка (
)
розташовується на середині прямої
навантаження так, щоб амплітудні значення
сигналів не виходили за ті межі прямої
навантаження, де зміни струму колектора
прямо пропорційні змінам струму бази.
Оскільки режим А характерний роботою
транзисторів на майже лінійних ділянках
своїх ВАХ, то РОЗУМ в цьому режимі матиме
мінімальні НІ (зазвичай
).
При
роботі в режимі класу А транзистор весь
час знаходиться у відкритому стані,
отже, кут відсічення (половина часу за
період, протягом якого транзистор
відкритий)
.
Споживання потужності джерела живлення
відбувається у будь-який момент, тому
каскади, що працюють в режимі класу А,
характеризуються невисоким ККД (у ідеалі
- 50%, реально - (35.45)%). Режим посилення
класу А в РОЗУМ застосовується в тих
випадках, коли необхідні мінімальні
НІ, а потужність і ККД не мають вирішального
значення.
Могутніші
варіанти вихідних каскадів працюють в

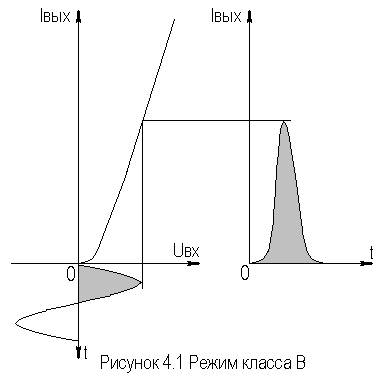

режимі класу В, що характеризується
(малюнок 4.1).
У
режимі спокою транзистор закритий і не
споживає потужності від джерела живлення,
а відкривається тільки протягом половини
періоду вхідного сигналу. Відносно
невелика споживана потужність дозволяє
отримати в РОЗУМ класу В значення ККД
до 70%. Режим класу В зазвичай застосовується
в двухтактных
РОЗУМ. Основний недолік РОЗУМ класу В
- великий рівень НІ (
).

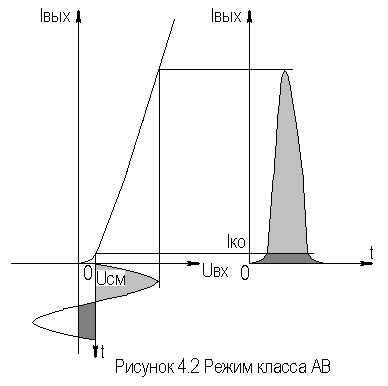

Режим класу АВ займає проміжне значення між режимами класу А і В і застосовується в двухтактных РОЗУМ. У режимі спокою через транзистор протікає невеликий струм спокою (малюнок 4.2), що виводить основну частину робочої півхвилі вхідного гармонійного сигналу на ділянку ВАХ з щодо малою нелінійністю.
Кут відсічення в режимі класу АВ досягає (120.130), ККД і НІ - середні між значеннями для режимів класів А і В.
У
режимі класу З транзистор замкнутий
зсувом
(малюнок 4.3)
тому
РОЗУМ класу З економічніші, ніж РОЗУМ
класу В.
Проте в режимі класу З великі НІ, тому клас Із застосовується, в основному, в генераторах і резонансних підсилювачах, де вищі гармонійні складові фільтруються резонансним контуром в ланцюзі навантаження.
У могутніх підсилювачах - перетворювачах знаходить застосування режим класу D або ключовий режим роботи підсилювальних елементів. Даний режим, у поєднанні з широко-імпульсною модуляцією, дозволяє могутні економічні РОЗУМ, в т.ч. і для систем звукової трансляції.
Таким чином, активний елемент в РОЗУМ може працювати як без відсічення струму (клас А), так і з відсіченням (класи АВ, В, З, D). Клас посилення задається положенням робочої крапки в режимі спокою.
4.3. Однотактних розум
Як однотактні безтрансформаторні РОЗУМ можуть бути застосовані вже розглянуті каскади з ОЕ (ОЇ) і ОК (ОС), виконані на могутніх БТ або ПТ, причому емітерний (истоковый) повторитель ефективний при низькоомному (порядку одиниць ом) навантаженні. Основний недолік таких каскадів - в режимі узгодження з навантаженням Кпд25%.
Однотактні трансформаторні РОЗУМ мають Кпд50% за рахунок оптимального узгодження з навантаженням за допомогою трансформатора (малюнок 4.4).
Опір навантаження по змінному струму рівний:
,
де
n - коефіцієнт трансформації
.
Даний каскад знаходить обмежене застосування в сучасній схемотехніці РОЗУМ із-за ряду істотних недоліків:
малого ККД;
великих частотних спотворень за рахунок трансформатора;
великих НІ за рахунок струму подмагничивания трансформатора;
неможливості реалізації у вигляді ІМС.
Трансформаторні РОЗУМ детально описані в класичних підручниках по УУ, наприклад, в[5,6].
