Виходу процесу в залежності від складу.

Така нелінійність добре компенсується діленням результатів вимірювання складу на суму виміряного значення та завдання; обчислене таким чином нове значення використовується як регульована змінна, що подається на регулятор, який має завдання 0,5. Тоді сигнал відхилення, що відпрацьовується, рівний

Приріст e відносно y_h тепер обернено пропорційно уh°, що необхідний для забезпечення рівномірного підсилення сигналів. Якщо ж Така

компенсація показана на рис. 8.7. Інші контури регулювання складу дистиляту характеризуються такою ж непостійністю, яка може бути компенсована аналогічним чином.

Якщо дистилят є кінцевим продуктом із заданою чистотою, то завдання слід розраховувати виходячи з уставки чистоти і результатів вимірів вмісту нерегульованої домішки

Останній член рівняння (8,22) є граничним числом домішок, що встановлюється за регульованим компонентом. Система, необхідна для здійснення цієї функції, показана на рис. 8. 8. В тому випадку, якщо можлива оптимізація, на селектор нижнього рівня повинне також подаватись оптимальне завдання розраховане для регульованої суміші.

Для проміжного продукту необхідно регулювати співвідношення основних компонентів. Завдання для основної суміші визначатиметься за результатами вимірювань основного продукту у вигляді:

де - необхідне співвідношення двох компонентів в кінцевому продукті,

основним компонентом якого є xh.

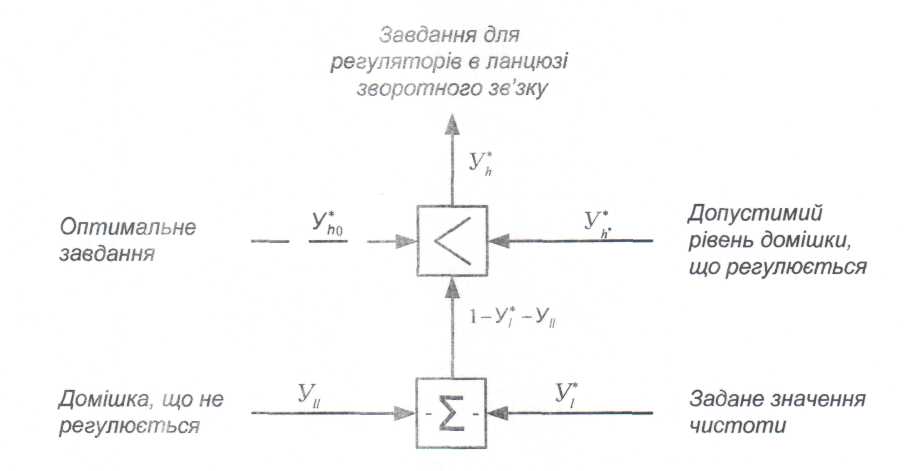

Рис. 8.8. Система для визначення завдання, що більш точно відповідає вимогам до обох продуктів, що здатна, при умові, що це можливо,

здійснювати оптимізацію.
