13А. Синхронизация го

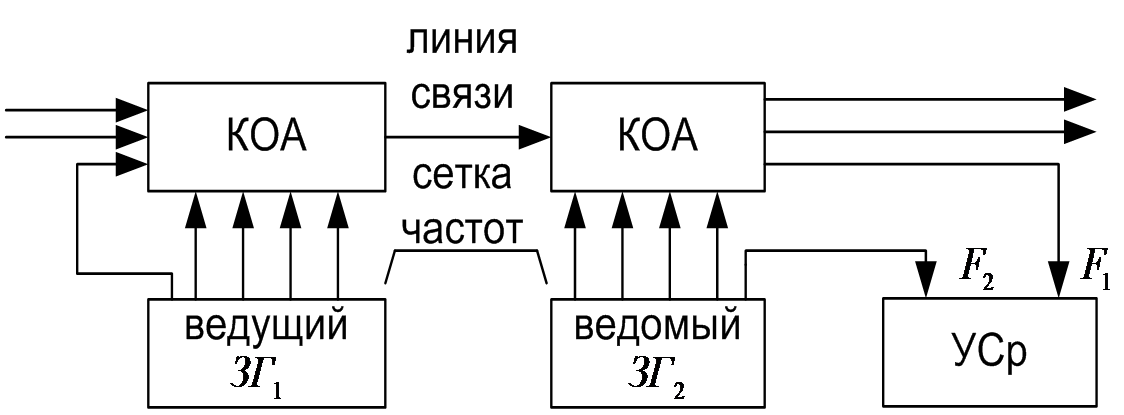

Синхронизация ГО позволяет упростить его структуру, т.к. при этом ослабляются требования к собственной долговременности стабильности генераторов. Сети синхронизации строятся по иерархическому признаку: выбирается ведущий ЗГ, который осуществляет принудительную синхронизацию остальных ЗГ на ведомых станциях. Сам ЗГ получает сигналы от первичных стандартов частоты. Сигнал синхронизации (СС) передается вместо одного из информационных каналов. На ведущей станции в один из каналов каналообразующей аппаратуры(КОА) вводится контрольная частота жестко связанная с частотой . Затем эта частота претерпевает все виды преобразований и выдается на приемной стороне (ведомой станции)

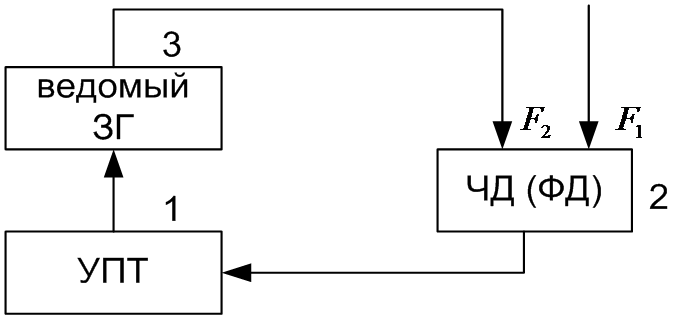

С некоторым сдвигом частот за счет различия ГО на передачи и приеме. Тогда будет иметь вид . На ведомой станции сравнивают частоты и . Затем подстраивается ведомый ЗГ( ). При ручной подстройке (на рис1) в качестве устройства сравнения используют телефонную трубку, к которой параллельно подключены сигналы частоты и и анализируется суммарное колебание. При использовании автоматической подстройки устройством сравнения частот служит частотный или фазовый детектор(рис2). На его входе получается напряжение разносной частоты | - |, которое после усилителя постоянного тока подается на управляющий элемент ведомого ЗГ.

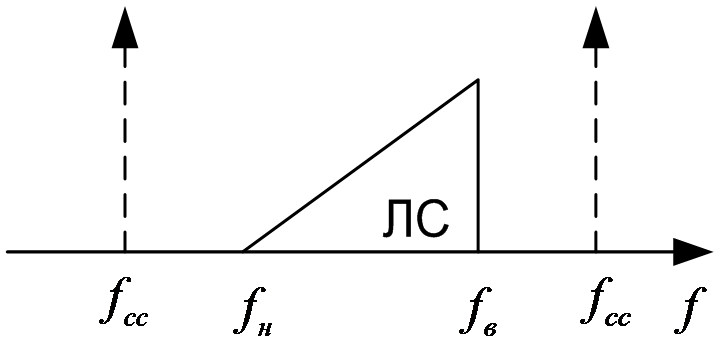

Во многих случаях принудительную синхронизацию ЗГ осуществляют с помощью СС, представляющего собой немодулированное колебание частотой , причем передается вне спектра информационных сигналов. Она вводится непосредственно в линейный спектр (ЛС) группового сигнала (рис3). На приемном пункте СС выделяется из ЛС полосовым фильтром и используется для синхронизации ведомого ЗГ.

14.Фильтры в аппаратуре мсп. Классификация электрических фильтров. Типовые схемы и параметры фнч на основе –звеньев.

Фильтры собранные из катушек индуктивности и конденсаторов (LC– фильтры), являются наиболее распространенными в аппаратуре многоканальных систем передачи и наиболее универсальными по применению.

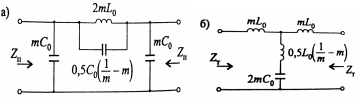

Типовыми звеньями LC–фильтра нижних частот являются П- и Т- звенья типа “m”.

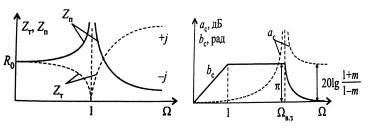

Частотные зависимости характеристических сопротивлений Zn и Zт. В характеристической полосе пропускания (0<Ω<1) эти сопротивления вещественны, а в характеристической полосе задерживания (Ω>1) – чисто мнимые, при этом Zn имеет емкостной характер (-j), а Zт – индуктивный (+j). Графики характеристического затухания ac и фазы bc, эти функции, в отличии от коэффициента “m”, который определяет частоту всплеска затухания Ωв.з.

П ри m→1 частота всплеска Ωв.з. стремится к бесконечности, при этом колебательные контуры у П- и Т- звена вырождаются и получаются звенья типа “k”

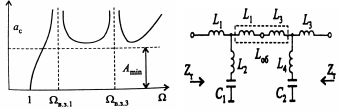

Сложные многозвенные фильтры образуются путем каскадного согласованного соединения типовых звеньев, при этом в месте их соединения характеристические сопротивления должны быть равны. Это выполняется если соединяемые звенья имеют одинаковые Ro и ωо, а также одинаковый характер частотной зависимости характеристического сопротивления. На рис приведен пример построения фильтра из трех звеньев П-типа с разными значениями коэффициента “m” (m1, m2, m3), причем m2=1, m1<m3<1.

Х арактеристическое затухание такого фильтра равно сумме затуханий отдельных звеньев и в полосе задерживания имеет два всплеска затухания на частотах Ωв.з.1 и Ωв.з.3. при стыковке звеньев параллельно включенные конденсаторы и последоваиельно включенные катушки объединяют.

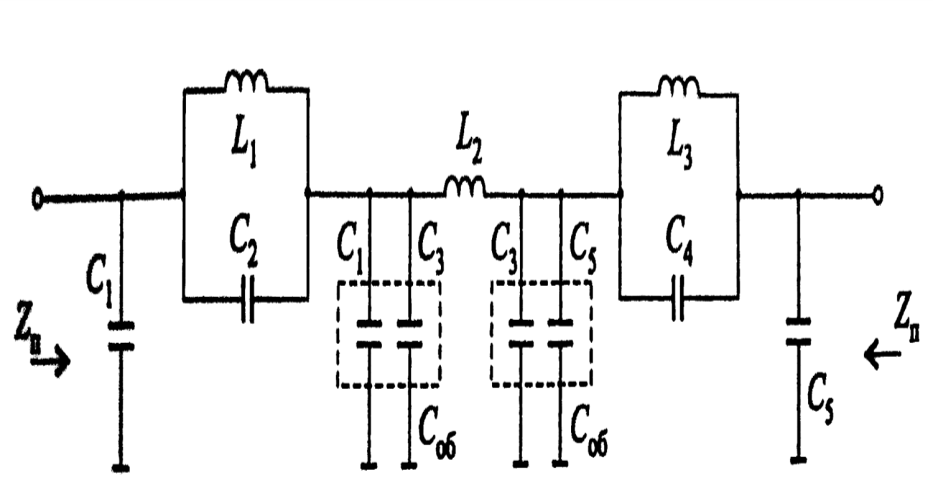

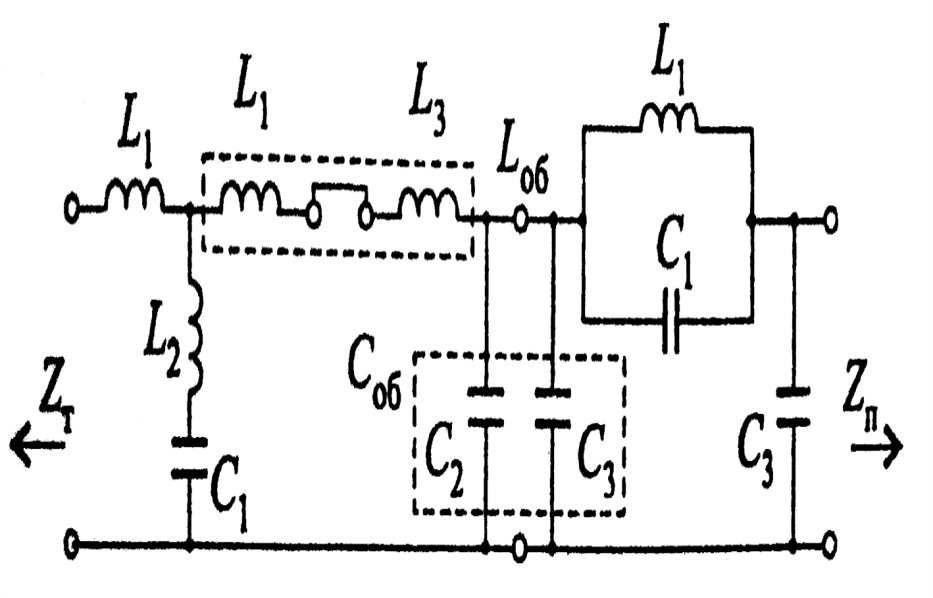

Если в состав фильтра входят звенья П- и Т- типа, то их соединение друг с другом осуществляется через полузвено типа “k”
