Розрахунок сил і моментів при різних формах струмопроводів

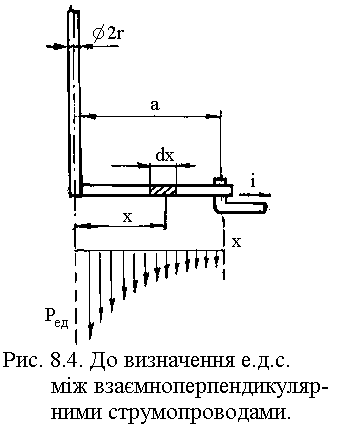

Рис. 6.4. Визначення е.д.с. між взаємноперпендикулярними струмопроводами.
Рис. 6.5. Е.д.с. у струмопроводі П-подібної форми. |
а) в електричних апаратах часто зустрічається форма струмопровода, зображеного на рис.6.4. Для цього випадку індукція від напівбезмежного провідника в точці х (за винятком х r) визначається виразом (6.20) Повна сила, яка діє на провідник довжиною а
(6.21) Епюру розподілу електродинамічних сил, котрі діють на перемичку, показано на рис.6.4. б) у апаратах низької і високої напруги силовий контур може мати форму петлі, показаної на рис.6.5. У даному випадку силу взаємодії елементів такого контуру доцільно визначити, користуючись енергетичним методом. Відомо, що індуктивність П-подібної петлі рівна (6.22) Тому е.д.с., котра діє на перемичку, можна визначити як похідну запасу Wм по l. Тоді результуюче зусилля, котре діє на перемичку (6.23) |
На практиці дуже часто необхідно розрахувати результуючу силу для системи струмопроводів із складним розміщенням окремих елементів. У таких випадках доцільно скористатись принципом накладання і результуюче зусилля, котре прикладено до якогось елемента, одержують шляхом алгебричного сумування окремих складових.

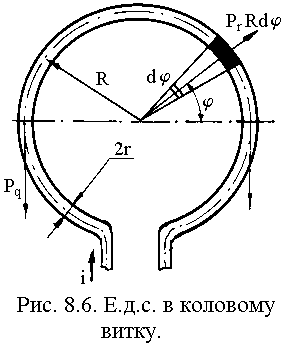

Рис. 6.6. Е.д.с. у коловому витку |
в) розрахунок е.д.с. в коловому витку (зображеному на рис.6.6). Індуктивність колового витка при r/R0,25 визначається залежністю: (6.24) Результуюче зусилля, котре діє у витку радіуса R: (6.25) Сила PR прикладена до кола довжини 2R. При розрахунку електродинамічної стійкості необхідно визначити зусилля Рq, котре розриває виток. Очевидно,що: (6.26) |
де - питома сила на одиницю довжини витка.

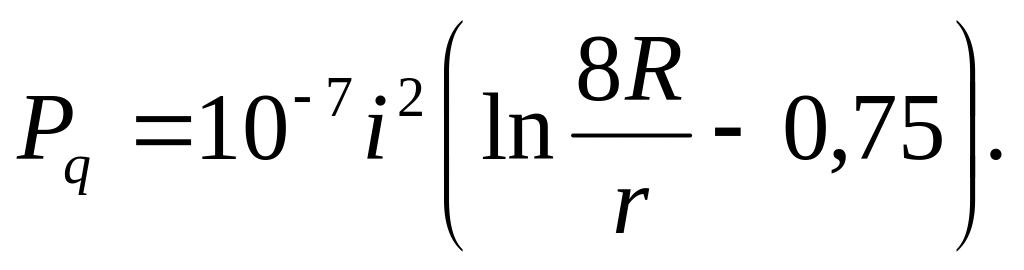

Здійснивши інтегрування (6.26), дістанемо
(6.27)
Якщо коловий виток знаходиться в магнітному полі, створеному іншими струмопроводами, тоді крім розрахованого за (6.27) виникає додаткове зусилля як результат взаємодії струму з витком і цим магнітним полем.

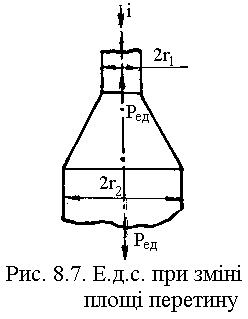

Рис. 6.7. Е.д.с. при зміні площі перетину провідника |
г) Електродинамічні зусилля в місцях зміни площі поперечного перетину провідника. Електродинамічна сила, яка діє в місці зміни перетину циліндричних струмопроводів залежить тільки від співвідношення кінцевого і початкового радіусів струмопровода і визначається як: (6.28) де r1 і r2 див. рис.6.7. В електричних контактах при переході струму з одного контакту в інший за рахунок викривлення ліній струму діє сила, яка розриває контакти. Ця сила розраховується аналогічно, як і в попередньому випадку: |
(6.29)
де rк - радіус контактної площадки.
Для надійної роботи контактів необхідно забезпечити силу стикування контактів більшу від можливого електродинамічного зусилля.
