Конструктивная разработка и расчет валов.
Конструктивная разработка и расчет быстроходного вала.
Выбор муфты.
Ориентировочно определяем диаметр участка вала под посадку муфты.
(5.1.1)
где [τ] – допускаемое напряжение на кручение для материала вала – 15 МПа;
Т1 – крутящий момент на быстроходном валу, Нм;
Выбор муфты производим в зависимости от диаметра вала dm.
Муфта 250-33-1.1. ГОСТ 21424-93.
Принимаем dm= 33 мм; lm= 80 мм; DM= 100 мм.
Проверяем правильность выбора муфты.
(5.1.2)
где Т1 – крутящий момент на быстроходном валу, Нм;
Кр = 1.1 – коэффициент безопасности.
Рис.1.2. Муфты упругие втулочно-пальцевые ГОСТ 21424-93
Разработка эскиза быстроходного вала.
Принимаем диаметр под уплотнение равным диаметру под подшипник (dп принимать целым числом и кратным 5):
dy = dп = dm+2t = 33+2·2.5 = 38 мм (5.1.3)
где t – буртик, принимаем 2,5;
Принимаем dп = 33 мм.
По диаметру dп выбираем ширину подшипника В (табл. 5.3)
В = 23 мм.
Рис.
1.3. Шарикоподшипники
радиально-упорные
однорядные ГОСТ 831-75
Определяем диаметр буртика под подшипник (табл. 5.1):
dбп=dп+2t=38+2·2.5=43мм (5.1.4)
Длину вала под уплотнение с учетом ширины манжеты, зазоров и толщины крышки принимаем: .
Определяем зазор Х между колесами и корпусом:
(5.1.5)
Принимаем Х = 8 мм.
Расстояние между опорами:
(5.1.6)
Длина консольного участка вала:
(5.1.7)
Рис.
1.4. Эскизная компоновка быстроходного
вала
Выбор шпонки и проверочный расчет шпоночного соединения.
Выбираем шпонку по dm с размерами b×h×l (табл. 5.4). Длину шпонки l выбираем по стандартному ряду на 5-10 мм меньше длинны посадочных мест сопряженных деталей.
Принимаем шпонку 8×7×30 ГОСТ 23360-78.
Проверяем условие прочности на смятие:
(5.1.8)
где Т1 – крутящий момент на ведущем валу, Нм;
d – диаметр вала в рассматриваемом сечении, мм;
t1 – величина заглубления шпонки в вал (табл. 5.4), мм;
h – высота шпонки, мм;
lp – рабочая длина шпонки при скругленных торцах, мм;
(5.1.9)
b – ширина шпонки, мм;
При σсм =69.1 МПа≤[σ]см =150МПа условие прочности на смятие выполняется.
Определение сил, действующих на быстроходный вал.
Силы, возникающие в зацеплении:
окружная: (5.1.10)
радиальная: (5.1.11)
осевая: (5.1.12)
Дополнительная неуравновешеная радиальная сила от муфты:
(5.1.13)
где DM – диаметр центров пальцев муфты (табл. 5.2), мм.
Определение реакций в опорах и построение эпюр изгибающих и крутящих моментов.
Рассмотрим реакции в опорах от действия сил Ft и Fm в горизонтальной плоскости.

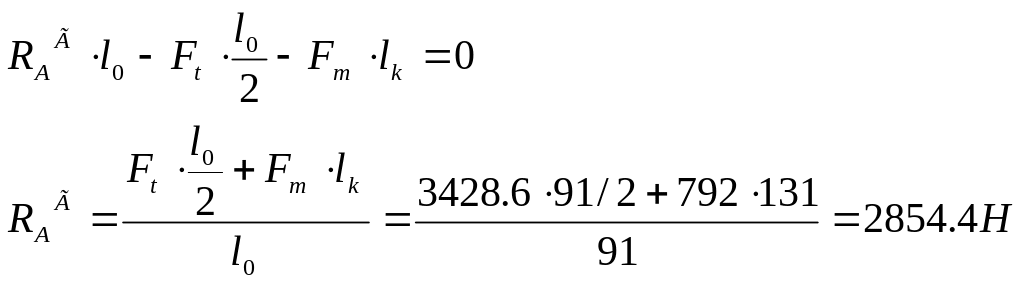

Сумма моментов относительно опоры А:

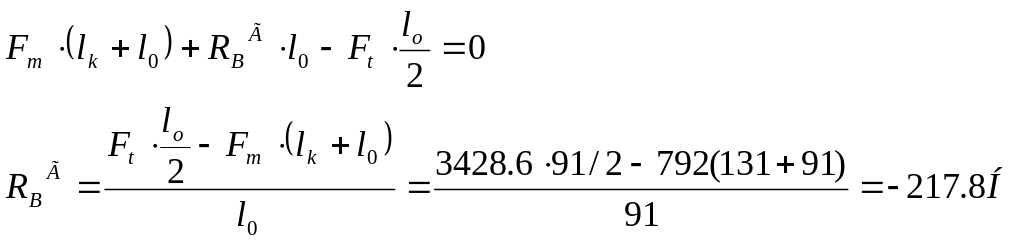

Сумма моментов относительно опоры В:
Проверка:
Условие выполнено.
Определяем реакции в опорах от действий сил Fr и Fa в вертикальной плоскости.
Сумма моментов относительно опоры А:
Сумма моментов относительно опоры В:
Проверка:
0=0 - Условие выполнено.
Определяем суммарные изгибающие моменты в предлагаемых опасных сечениях под шестерней и сечении II-II рядом с подшипником, ослабленных галтелью:
В сечении I-I:
(5.1.18)
В сечении II-II:
(5.1.19)
Эквивалентные моменты в указанных сечениях:
(5.1.20)
(5.1.21)
Определяем диаметры валов в этих сечениях:
(5.1.22)
(5.1.23)
Допускаемые напряжения на изгиб для валов и вращающихся осей принимаем [σизг] = 55 МПа.
Результаты сравниваем с размерами разработанной конструкции вала. При d1 = 34.14 мм < df1 = 78 мм и d2 = 32.86 мм < dп = 38 мм условие прочности выполняется
