1. Розмічування поперечних профілів
1. розмічування поперечного профілю в насипу Пк__3 +__74_______
6,38м;
м.

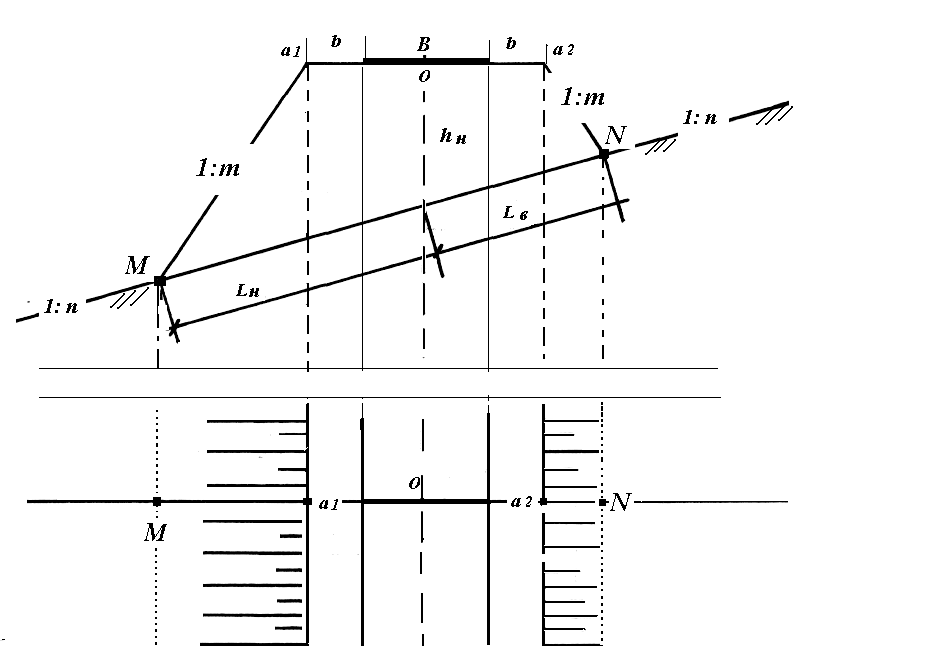

Рисунок Схема розмічування поперечного профілю в насипу
2. розмічування поперечного профілю в насипу у виїмці Пк 4 +24________
= 11,19;
= 8,27 м.

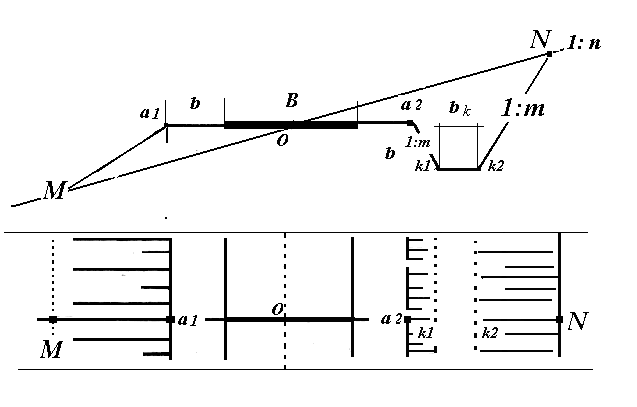

Рисунок Схема розмічування поперечного профілю у виїмці
3. розмічування поперечного профілю у точці нульових робіт Пк 4+_00_____
= 8,23м
5,88 м
Рисунок Схема розмічування поперечного профілю в точці нульових робіт
2. Побудова точки з проектною висотою
Похідні дані:
= ___________ ; = __________ ; = ____________
Послідовність вирішення задачі:
1.Встановити рейку на репер і взяти відлік а;
2. Обчислити горизонт приладу ГП: :
3. Обчислити значення проектного відліку на початковій точці ділянки
Рис Побудова точки з проектною висотою
3. Побудова лінії із заданим ухилом
Похідні дані:
Проектний ухил = ________ ; Довжина ділянки = _______,м
Інтервал розбивки = _____,м
Відлік по рейці на початкову точку = ________________
Послідовність вирішення задачі
1. Обчислити проектні відліки по рейці у поточних точках з інтервалом ( табл. 1 )
,
2. Встановити рейку на початкову точку ділянки
3. Взяти відлік по рейці
4. Визначити проектний відлік у даній точці =
6. Встановити на рейці проектний відлік
7. Позначити на кілочку проектний рівень «п’ятку рейки»
Табл.1 Проектні відліки по рейці
№ точок |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Відліки |
1314 |
1314 |
1314 |
1314 |
1314 |
1314 |
1314 |
1314 |
1314
|
Рис . Схема побудови лінії з проектним ухилом.
ДЕТАЛЬНЕ РОЗМІЧУВАННЯ ДОРОЖНІХ ЗАОКРУГЛЕНЬ В ПЛАНІ
Завданням на курсове проектування передбачено розрахунок даних для детального розмічування кривих декількома способами.
1. Розмічування колової кривої методом прямокутних координат
Похідні дані : Радіус кривої = 50м; Кут повороту 80001; Інтервал розмічування 5м.
Параметри кривої: T = 41.96м; K = 69.81; Б = 15.27; Д = 14,10.
Розрахункові залежності:
; ; ; ;
№ Т-к |
К |
Координаты |
|
|
X |
Y |
|
ПК |
0 |
0,00 |
0,00 |
1 |
5 |
4,99 |
0,25 |
2 |
10 |
9,93 |
1,00 |
3 |
15 |
14,78 |
2,23 |
4 |
20 |
19,47 |
3,95 |
5 |
25 |
23,97 |
6,12 |
6 |
30 |
28,23 |
8,73 |
7 |
35 |
32,21 |
11,76 |
8 |
40 |
35,87 |
15,16 |
