10 Основные операции ковки

Осадка - операция уменьшения высоты заготовки при увеличении площади ее поперечного сечения (рис. 10.1, а). Осадкой не рекомендуется деформировать заготовки, у которых отношение высоты к диаметру больше 2,5, так как в этом случае может произойти продольное искривление заготовки. Осаживают заготовки между бойками или подкладным плитами. Разновидностью осадки является высадка (рис. 10.1 б), при которой металл осаживается лишь на части длины заголовки (так, например изготавливают шляпки гвоздей).

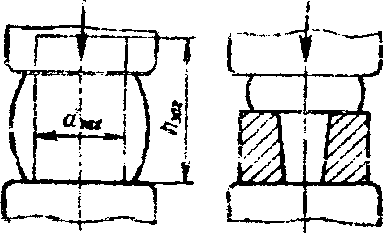

Рис. 10.1. Осадка (а) и высадка (б)

Протяжка - операция удлинения заготовки или ее части за счет уменьшения площади поперечного сечения (рис 10.2.) Протяжку производят последовательными ударами или нажатиями на отдельные участки заготовки, с подачей заготовки вдоль оси протяжки и поворотами ее на 90° вокруг этой оси. Протягивать можно плоскими (рис. 10.2, а) и вырезными бойками (рис. 10.2, б).При протяжке на плоских бойках в центре изделия могут возникнуть значительные растягивающиеи напряжения, которые приводят к образованиюосевых трещин. При протяжке с круга на круг в вырезных бойках силы, направленные с четырех сторон к осевой линии заготовки,способствуют более равному течению Ме и устранинию возможности образования осевых трещин.

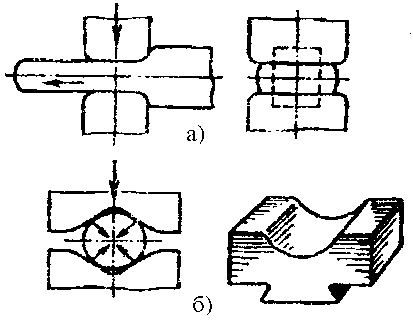

Рис. 10.2. Схема протяжки плоскими (а) и вырезными (б) бойками

Разгонка - операция увеличения ширины части заготовки за счет уменьшения ее толщины (рис. 10.3).

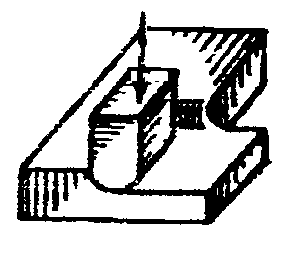

Рис. 10.3. Схема разгонки

Протяжка с оправкой - операция увеличения длины пустотелой заготовки за счет уменьшения толщины ее стенок (рис. 10.4). Ее выполняют на вырезных бойках (или нижнем вырезном 3 и верхнем плоском 2) на слегка конической оправке 1. Протягивают в одном направлении – к расширяющемуся концу оправки, что облегчает ее удаление из поковки.

Рис. 10.4. Схема протяжки с оправкой

Раскатка на оправке - операция одновременного увеличения наружного и внутреннего диаметров кольцевой заготовки за счет уменьшения толщины ее стенок (рис. 10.5). Заготовка 1 опирается внутренней поверхностью на оправку 2, установленную на подставках 3, и деформируется между оправкой и бойком 4. После каждого нажатия заготовку проворачивают относительно оправки

Рис.10.5. Схема раскатки на оправке

Прошивка - операция получения полостей в заготовке за счет вытеснения металла (рис.10.6). Прошивкой можно получать сквозные отверстия или углубление (глухая прошивка) Инструментом для прошивки являются прошивни. При сквозной прошивке тонких поковок применяют подкладные кольца (рис.10.6, б) Более толстые поковки прошивают с двух сторон без подкладного кольца (рис.10.6, а).

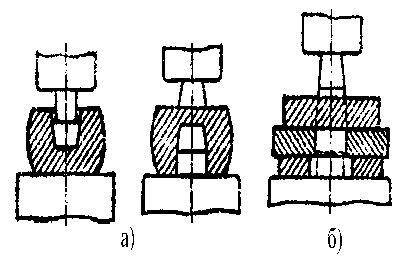

Рис. 10.6 - Схемы прошивки

Отрубка операция отделения части заготовки по незамкнутому контуру путем внедрения в заготовку деформирующего инструмента: - топора (рис. 10.7, а). Отрубку применяют для получения из заготовок большей длинны нескольких коротких, для удаления излишков Ме на концах поковок, а также прибыльной и донной частей слитка и т.п..Инструмент для отрубки - ; топоры различной формы (рис. 10.7 б).

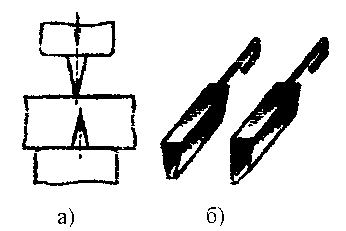

Рис. 10.7. Схема (а) и инструмент (б) для отрубки
