Ручная настройка линии
Инструмент для:
Для оформления чертежа участка.
Создает кривую линию произвольной формы.
Текст
Инструмент для:
Выполнения текстового поля и размещения его на плане участка

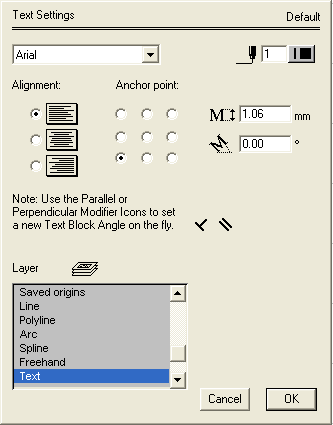

Рис.1.3.15 Содержание диалогового окна параметров инструмента текст
Содержание: Верхняя строка содержит типы шрифта
Alignment – выравнивание текста
Anchor point – точка привязки
Note: Use the Parallel or Perpendicular Modifier Icons set a new Text Block Angle on the fly - Примечание: Использование иконки параллельного или перпендикулярного модификатора на координатном табло позволяет устанавливать новый угол блока текста.
Layers – слои
Штриховка
Инструмент для:
Определения прямоугольных, ортоганальных и произвольных многоугольников и заполнения его линиями или цветом.Одна из возможностей инструмента - заполнение существующих замкнутых областей
.
Варианты построения штриховок:
прямоугольник
ортогональный многоугольник,
произвольный многоугольник –
заполнить замкнутую область

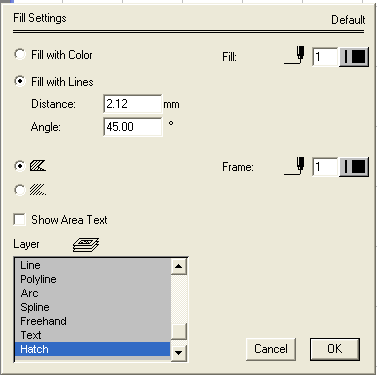

Рис.1.3.16. Содержание диалогового окна параметров инструмента заполнение
Содержание: Fill with Color – заполнение цветом
Fill with Lines – заполнение линией
Distance – на каком расстоянии проводятся линии( по умолчанию 6 мм) Изменение частоты штриха осуществляется с клавиатуры.
Angle - угол штриховки (по умолчанию равен 45).Изменение наклона осуществляется с клавиатуры.
Show Area Text - если участок, который покрыт цветом или штриховкой накладывается на текст и его необходимо показать, то эту команду надо выделить флажком. Если текст не нужно показывать, то пометку следует убрать
Lauer – слои. Показан слой, в котором работают.
Fell – выбор цвета для линии штриховки или заполнения цветом
Frame – выбор линии контура для оконтурирования
– Поверхность, которая заполняется цветом или штриховкой может быть обрамлена линией или такая линия может отсутствовать – выбор вариантов осуществляется с помощью этого переключателя,
Размеры
Инструмент для:
Нанесения размерных линий и простановки размерных чисел на чертеже
Варианты нанесения размеров:
линейные размеры
размер между двумя точкам
радиальные размеры
угловые размеры
размеры между прямыми линиями и сегментами прямых линий ( включая дороги и пешеходные пути)
отметки уровня
Не проставляются размеры между сплайнами, произвольными кривыми и горизонталями.
Параметры инструмента Dimension можно изменить в окне, раскрываемом двойным щелчком по значку панели инструментов.

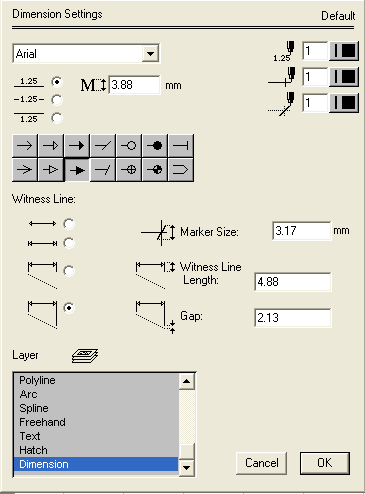

Рис.1.3.17. Содержание диалогового окна параметров инструмента простановки размеров
Содержание: Witness Line – выносные линии. Варианты выносных линий
Отсутствие выносных линий
Очень короткие засечки
Засечки средней длины
До линии контура
Варианты выбираются с помощью выключателя
Lauer - слои
Marker Size – размер маркера, по умолчанию равен 9 единицам. Изменения вводятся с помощью клавиатуры
Witness Line Length – длина выносных линий. Длину можно регулировать с помощью числового поля
Gap – зазор между выносной линией и линией контура.
Диалоговое окно также содержит информацию о типе шрифта, которым выполняются размерные числа. Выбор типа шрифта осуществляется с помощью полосы прокрутки.
Цвет шрифта выбирается с помощью цветовой палитры.
Способ простановки размерных чисел: над размерной линией, в разрыве размерной линии и под размерной линией. Выбор положения размерных чисел осуществляется с помощью переключателя.
Высота размерных чисел по умолчанию равна 11 мм. Изменение высоты размерных чисел с помощью клавиатуры
Можно выбрать цвет размерной линии и маркера.
Размерные линии имеют различные варианты оформления маркеров. Шесть вариантов стрелок, два варианта - засечек, четыре варианта - строчек без засечек в виде овалов и др.
