Тема – 10. Расширительный бак системы водяного отопления Вопрос -1. Общие сведения, назначения и место установки расширительного бака.
Система отопления герметична и полностью заполнена водой, которая при нагревании и охлаждении изменяет свой объем (увеличивается или уменьшается) (рис. 10.1). При этом возникают изменения или недостатки воды в системе отопления.
Это не должно отражаться на работе и гидравлическом давлении системы отопления.
Для этого в систему отопления вводится расширительный бак.
а)
|
б)
|
в)
|
Рис. 10.1 Обоснование необходимости установки расширительного бака: а – система водяного отопления с холодной водой; б – схема водяного отопления с нагретой водой; в – схема водяного отопления с нагретой водой и расширительным баком; 1 – система отопления; 2 – отопительный прибор; 3 – место разрушении системы отопления; 4 – расширительный бак.
Расширительный бак может быть открытым сообщающимся с атмосферой и закрытым, находящимся под давлением.
Основное назначение любого расширительного бака служит для компенсации (сбора) излишков объема воды, образующегося при ее нагревании.
Кроме того, открытый расширительный бак предназначен для восполнения утечки воды, ограничение гидростатического давления, фиксации уровня воды в системе, удаление излишек воды, удаление воздуха и управление действием подпиточных насосов.
В крупных системах водяного отопления, обслуживаемых большую группу зданий расширительные баки не устанавливаются, а гидравлическое давление при изменении объема воды в системе регулируется при ……….. подпиточных насосов.
Расширительные баки в системах водяного отопления применяются для одного или нескольких зданий при тепловой мощности до 6 МВт.
Вопрос – 2. Открытый расширительный бак, устройство и схема присоединения к трубам системы водяного отопления.
Открытый расширительный бак (рис. 10.2) размещают над верхней точкой системы отопления на чердаке, лестничной клетке, на кровле зданий и покрывается тепловой изоляцией – 7 для предотвращения бесполезных теплопотерь.
Конструкция открытого расширительного бака показана на рис. 10.2
Рис. 10.2 Открытый расширительный бак:
1, 2, 3, 4 – Патрубки для присоединения соответственно,
расширительной, переливной, контрольной и циркуляционной труб;
5 – патрубок с пробкой для слива воды; 6 – тепловая изоляция; 7 – корпус бака.
Корпус бака – 7 изготавливается из листовой стали и бывает цилиндрической или прямоугольной формы.
В корпус – 7 имеется несколько патрубков. Расширительный патрубок – 1 служит для присоединения бака к обратной магистрали системы отопления перед всасывающей стороной насоса откуда вода поступает в бак.
Циркуляционный патрубок – 4 служит для обеспечения циркуляции воды в баке, через которую отводится охлажденная вода в систему отопления и присоединяется так же перед всасывающей стороной насоса.
Имеется патрубок – 2 для присоединения с переливной трубой, соединяющейся с атмосферой.
Патрубок – 3 служит для присоединения с контрольной трубой, выведенной к раковине в тепловом пункте с помощью которой проверяется наличие воды в баке. Контрольная труба снабжается краном.
Люк – 8 в верхней части бака служит для проведения профилактических мероприятий внутри бака (покраска, очистка от ржавчинных взвесей).
В насосной системе отопления расширительную и циркуляционную трубы присоединяют к общей обратной магистрали перед всасывающей стороной циркуляционного насоса по расстоянию не менее 2 метров для подежной циркуляции воды в баке.
Схема присоединения открытого расширительного бака к системе отопления малоэтажных зданий показана на рис. 10.3.
Рис. 10.3 Присоединение открытого расширенного бака к системе отопления малоэтажных зданий: 1, 2, 3, 4 – трубы, соответственно, расширенные, переливные, сигнальные, циркуляционные; 9 – кран.
В многоэтажных зданиях вместо длинной контрольной трубы – 3, устанавливают на расширенном баке два реле уровня, соединенных последовательно с баком (рис. 10.4)

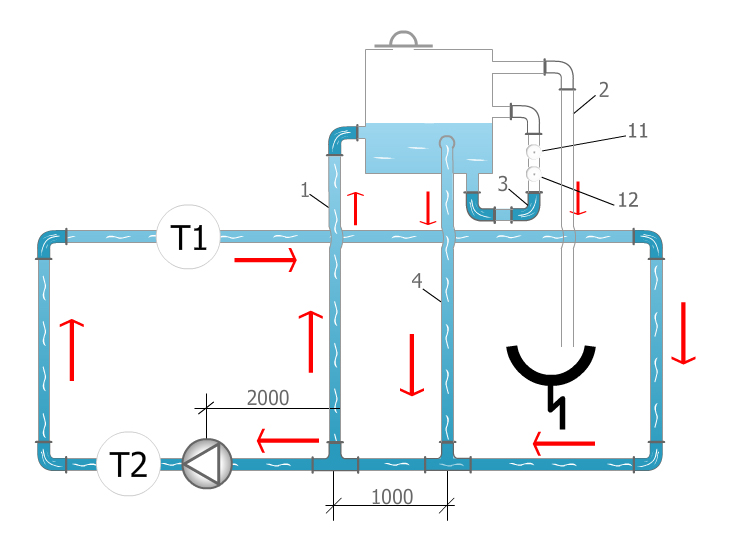

Рис. 10.4 Присоединения открытого расширенного бака к системе отопления многоэтажного здания: 1, 2, 3, 4 – соединительные трубы (см. рис. 10.3), 11, 12 – реле, соответственно, верхнего и нижнего уровня воды в баке.
Реле нижнего уровня предназначено для сигнализации критического уровня воды в баке и подключения подпиточной установке.
Переливные трубы – 2 отводится к ближнему водосточному стояку.
В системах водяного отопления с естественной циркуляцией открытый расширенный бак присоединяют к верхней точке системы отопления к подающей магистрали (рис. 10.5) или к главному стояку.
Рис. 10.5 Присоединение открытого расширенного бака к системе отопления с естественной циркуляцией: 1, 2, 3, 4 – соединительные трубы (см. рис.10.3)
Полезный объем Vо.б, м3 открытого расширенного бака ограниченной высотой hп (см. рис. 10.2) должен соответствовать приросту объема воды при ее нагревании и определяется по формуле:
, м3
Где k – коэффициент объемного расширения воды определяется по формуле
Где β – среднее значение коэффициента объемного расширения воды (β=0,0006 1/°С).
Δt – изменение температуры воды от начальной до средней расчетной, °С
Vс.о. – общий объем воды в системе отопления при начальной температуре определяется по формуле:
, м3
Где - суммарный объем воды в отдельных элементах системы отопления (отопительных приборах, калориферах, трубах, котлах), м3/кВт
Qс.о. – расчетная тепловая мощность системы отопления, кВт.
Открытый расширительный бак может быть проточным, со скоростью воды в баке ≈ 0,05 м/с.
Недостатки открытого расширительного бака: громоздкость; наличие бесполезных теплопотерь; дополнительное поглощение водой воздуха из атмосферы, наличие многих соединительных труб.
