Полилиния

Инструмент для:

Создания полилиний, состоящих из нескольких прямых сегментов, инструмент не изменяет поверхность, полилинии видны только на Плане.

В отличие от линий, полилинии рассматриваются в ProSITE как единый объект, Соответственно, они могут быть выбраны, растянуты или перемещены как единый объект. Если перемещать узел, то смежные отрезки будут изменяться, чтобы сохранить полилинию непрерывной. Поскольку курсор привязывается к полилинии, они могут служить как вспомогательные средства при построении модели. Можно выравнивать объекты параллельно или перпендикулярно , используя электронный рейсшины в координатном табло.

Варианты создания полилиний:

1. полилиния – прямоугольник

2. ортогональная полилиния

3. произвольная полилиния

Инструменты – многоугольник, настройка кривых, настройка кривых дуг, сплайн и ручная настройка линии содержат аналогичные диалоговые окна параметров инструмента линия.

Дуга / окружность

Этот инструмент создает окружности или дуги с произвольным радиусом. Поскольку курсор привязывается к дугам / окружностям, они могут служить как вспомогательные средства при построении модели. Хоть и нет возможности непосредственно выравнивать объекты по дугам окружностям, можно построит хорды или касательные линии и уже по ним выровнять другие объекты, Окружности также могут быть полезны при определении линий или точек, находящихся на равном расстоянии от двух или трех линий, соответственно. Инструмент Дуга/ Окружность не меняет поверхность, дуги/ окружности видны только на плане.

Варианты построения дуг/ окружностей:

1. - по центру

2. - полидуга

3. -по трем точкам

4. -по трем касательным

5. - дуга с хордой

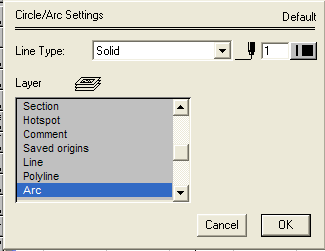

Рис.1.3.14.Содержание диалогового окна настройки дуг/окружностей

Дуга/Окружность с предустановленным радиусом

Инструмент для:

Для оформления чертежа участка. Этот инструмент создает дуги / окружности с предустановленным радиусом. Окружности и дуги, созданные с помощью этого инструмента служат тем же целям, что и обычные дуги/ окружности. Инструмент Дуга/ Окружность с предустановленным радиусом не изменяет поверхность, дуги/ окружности видны только на Плане.

Варианты построения кривых дуг

1. по положению центра

2. по двум касательным.

3. округление пересечения двух линий

4. касательная к двум объектам.

Сплайн – кривая

Инструмент для:

Для оформления чертежа участка. Сплайн – кривая это линия, состоящая из многих дуг различных кривых второго порядка. Обычные сплайн кривые строятся последовательным созданием вершин, которые автоматически соединяются криволинейными сегментами, при этом форма кривой в каждой вершине определяется положением соседних вершин. Сплайны применяются для рисования кривых произвольной формы, например можно преобразовывать сплайны в горизонтали для создания топографической поверхности. Рисунок использующий сплайны занимает меньше места на диске и в оперативной памяти, чем рисунок с полилиниями.
