9 Выбор цеховых трансформаторов двухтрансформаторной

подстанции

Мощность трансформатора выбираем по средней активной мощности цеха Р_с,Т = 467,4, кВт, с.22, так как практика показала, что при выборе мощности транс­форматоров по расчётной максимальной нагрузке, мощность трансформаторов оказывается сильно завышенной.

Определяем мощность цехового трансформатора ( S_T, кВА):

, (9.1)

где 1,1 − коэффициент, учитывающий осветительную нагрузку;

0,7 − максимальный коэффициент загрузки трансформатора для двухтрансформаторной подстанции в нормальном режиме, п. 2.1.21 /5/.

кВА.

По таблице 2-92 /6/ выбираем трансформатор ТМЗ-1000/6. Его данные сведены в таблицу 9.1

Таблица 9.1 Технические данные трансформатора ТМЗ-1000/6

Тип	Номинальная мощность (Sном.Т), кВА	Номинальное высшее напряжение (Uном.ВН), кВ	Номинальное низшее напряжение (Uном.НН), кВ	Мощность КЗ (ΔРк), кВт	Напряжение КЗ (Uк), %
ТМЗ	1000	6	0,4	11	5,5

10 Расчет токов трехфазного короткого замыкания

10.1 Основные положения

Основной причиной нарушения нормального режима работы системы электроснабжения является возникновение короткого замыкания (КЗ) в сети или элементах электрооборудования вследствие повреждения изоляции или непра­вильных действий обслуживающего персонала. Для снижения ущерба, обуслов­ленного выходом из строя электрооборудования при протекании токов КЗ, а также для быстрого восстановления нормального режима работы системы элек­троснабжения необходимо правильно определять токи КЗ и по ним выбирать электрооборудование, защитную аппаратуру и средства ограничения токов КЗ.

10.2 Расчетная схема

В выпускной работе рассматриваются две расчетные схемы.

Согласно ПУЭ в электроустановках до 1 кВ расчетное напряжение каждой ступени принимается на 5 % выше номинального напряжения сети; кроме того, если электрическая сеть питается от понижающих трансформаторов, при расчете токов КЗ необходимо исходить из условия, что подведенное к трансформатору напряжение неизменно и равно его номинальному напряжению.

Учитывая вышесказанное, получаем расчетную схему, показанную на рисунке 10.1.

Кроме первой расчетной схемы в выпускной работе рассматривается схема с учетом активного сопротивления переходных контактов, схема показана на рисунке 10.2.

На рисунках 10.1 10.2 приняты следующее обозначение - номера узлов

Рисунок 10.1 Расчетная схема без учета предохранительных контактов

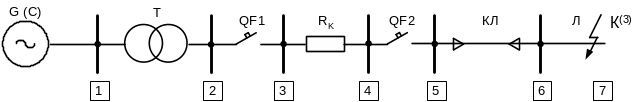

Рисунок 10.2 Расчетная схема с учетом активного сопротивления

переходных контактов

10.3 Исходные данные

Исходные данные для первой расчетной схемы:

Номинальные параметры трансформатора (Т), таблица 9.1 с.62:

 S_ном.Т = 1000 кВА;

 U_ном.ВН = 6 кВ;

 U_ном.НН = 0,4 кВ;

 ΔР_к = 11 кВт;

 U_к = 5,5 %.

Номинальные параметры вводного автомата (QF1):

 − номинальный ток вводного автомата, А примечание 1;

 − активное сопротивление автомата, Ом с.139 /6/;

 − реактивное сопротивление автомата, Ом с.139 /6/.

Номинальные параметры автомата для защиты РП (QF2):

 − номинальный ток вводного автомата, А, примечание 2;

 − активное сопротивление автомата, Ом с.139 /6/;

 − реактивное сопротивление автомата, Ом с.139 /6/.

Параметры кабеля:

 F_ном,II − номинальное сечение кабеля, F_ном,II = 120 мм² с.56;

 Материал − алюминий;

 − активное сопротивление кабеля, Ом/км с.139 /6/;

 − реактивное сопротивление кабеля, Ом/км с.139 /6/;

 l₁ − длина кабельной линии, l₁ = 0,087 км с.7.

Параметры провода:

 F_ном,I − номинальное сечение изолированного провода в трубе,

F_ном,I = 3 мм² с.55;

 Материал − алюминий;

 − активное сопротивление провода, Ом/км с.141 /6/;

 − реактивное сопротивление провода, Ом/км с.141 /6/;

 l₂ − длина кабельной линии, l₂ = 0,01 км с.7.

Примечание:

1 Номинальный ток вводного автомата А для трансформатора ТМЗ 1000/6, с.435 /6/;

2 Номинальный ток автомата I_ном,ав2 = 250 А таблица 6.2 с.35 в программе TKZ берется 200 А;

3 Система является источником бесконечной мощности;

4 кВ − фазное ЭДС системы;

5 Сечение провода на первом уровне F₂=3 мм² раздела 8, а в программе TKZ берётся сечение F₂=2,5 мм².

6 Индексы 1,2,3,4,5,6 принимаются в нумерациях соответствующих узлов схемы, рисунок 10.2.
