1. Методы поиска и устранения неисправностей в аппаратных частях компьютерных систем
Рисунок 1.1 - Фрагмент схемы электрической принципиальной
Порядок поиска неисправности в устройстве:
Отключить устройство от сети питания.
Открыть корпус.
Делаем визуальный обзор устройства. При этом ищем:
сгоревшие (почернели) элементы;
оторванные дорожки и шины питания;
поврежденные участки печатной платы;
оторванные или сгоревшие проводники;
наплывы припоя;
отложение химических соединений.
Все найденные визуально неисправности отстраняем: Сгоревшие элементы заменяем на исправные, оторванные дорожки восстанавливаем, поврежденные участки печатных плат восстанавливаем или заменяем, оторванные элементы припаиваем, отложение химических соединений удаляем.
После чего проверяем устройство на трудоспособность.
Проверяем напряжение питания схемы и уровень пульсации. Для этого используем метод "Половинчатого распределения".
Пульсацию измеряем осциллографом. Она не должна превышать 5% от уровня напряжения питания.
После чего проверяем устройство на трудоспособность.
Методом «Из конца в начало» или «С начала в конец» проверяем сигналы не отвечает своим рабочим параметрам.
После чего проверяем устройство на трудоспособность.
Когда будут смещенные все неисправности и устройство восстановит трудоспособность, выполняется отладка и настройка устройства.
Собрать устройство в корпус.
Сделать тестирование устройства на трудоспособность.
Метод "Половинчатого распределения"
Метод «Половинчатого распределения» применяется при поиске элемента, который в результате выхода из порядка запер шину питания, которое привело к заниженному питанию платы.
Для поиска сгоревшего элемента перерезаем печатный проводник шины питание приблизительно посреди печатной платы (чтобы количество элементов в левой и правой части платы оказалось приблизительно одинаковое). После чего проверяем: восстановился ли уровень питания в левой части платы. Если питание в «норме», ведь неисправность находится в правой части штаты, если не восстановился, то неисправность в левой части платы.
После этого восстанавливаем перерезанную дорожку и перерезаем шины питания в неисправной половине платы. И снова замеряем уровень питания.
Дальше цикл повторяется до тех пор пока не будет найден неисправный элемент. После его замены снова проверяем уровень питания схемы.
Неисправных элементов может быть несколько.
Метод «3 начало в конец»
Д
ля
того чтобы найти неисправный элемент
необходимо, чтобы специалист исполняющий
ремонт хорошо знал принцип работы
устройства и пути прохождения сигналов
схемы.

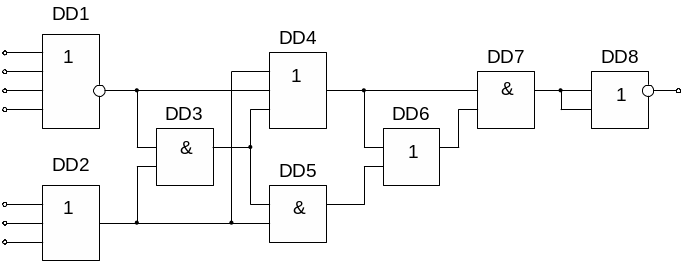

Рисунок 1.2 – Фрагмент схемы электрической принципиальной
Перед началом проверки сигнала необходимо установить тестовый режим работы устройства (при этом сигналы не изменяются и их значение в контрольных точках известно).
Предположим, что выходной сигнал не отвечает своему параметру.
Проверяем уровни входных сигналов. Если какой-либо из сигналов не отвечает своему значению, то проверяются источника входных сигналов и неисправных блоков ремонтируются. Если на устройство, которое ремонтируется, приходят исправные сигналы, проверяем соответствующую ИМС (тоесть DD1 и DD2).
Если входные сигналы отвечают своим параметрам, то проверяют токи, на входах ИМС DD3, например сигнал на первом выводе не отвечает своему параметру.
Тогда проверяем работу IMC DD1. Для этого разрываем цепь между IMC DD1 и DD3. Если сигнал принял свое рабочее значение, значит неисправная IMC DD3 (это возможно в случае если у микросхемы замкнут вывод питания и сигнальный вывод), если сигнал не восстановился значит неисправная IMC DD1.
Если эти сигналы отвечают своим параметрам, проверяем следующие сигналы. В дальнейшем цикл проверки повторяется до тех пор пока не будут выявленные все неисправные элементы и не будет восстановлено рабочее значение выходного сигнала.
Метод «Из конца в начало».
Принцип положен в основу метода такой же, как и в методе «С начала в конец», но проверка параметров сигнала осуществляется начиная из сигнала на выводе ИМС DD8 (см. рисунок 1.2), и осуществляется до тех пор пока не будут выявленные неисправные элементы. Метод проверки выбирается пожеланию специалиста, или выходя с соотношение исходных и входных сигналов. Желательно при проверке идти от меньшего количества сигналов к большему.
В схеме изображенной на рисунке 1.2 лучше делать поиск неисправности, начиная из исходного сигнала и направляясь к входным сигналам. Тем самым практически сразу отсекаются «лишние» (исправные) цепи.
