7 Устройство вводов кабелей в общественные и жилые здания и прокладка в них кабелей
7.1.1 К вводам кабелей местной сети в здания относится часть линейных сооружений на участке от вводного колодца кабельной канализации или коллектора (сцепки), а также от вводной опоры воздушной линии связи до оконечных кабельных устройств, установленных в зданиях.
7.1.2 В здания вводятся распределительные кабели, проложенные от распределительных шкафов или магистральные -непосредственно от АТС (при прямом электропитании).
7.1.3 Способ ввода кабелей определяется проектом.
7.1.4 Кабельные вводы имеют наружные устройства (расположенные снаружи зданий) и внутридомовые (смонтированные непосредственно внутри зданий).
7.1.5 Внутридомовые проводки сетей связи по конструкции могут быть:
а) с открытой проводкой;
б) со скрытой проводкой;
в) со смешанной проводкой.
При открытой проводке кабели прокладываются, а арматура устанавливается на поверхности стен и других строительных конструкций.
При скрытой проводке кабели прокладываются в каналах, а кабельная арматура монтируется в нишах или люках, устраиваемых в толще конструктивных элементов зданий.
Смешанная проводка содержит элементы обоих указанных выше типов устройств.
7.1.6 Независимо от типа ввода (подземный или воздушный), ввод кабеля связи следует производить в месте, удаленном от вводов силовых кабелей, водопровода и других - подземных коммуникаций, а также в месте, доступном для осмотра ввода в период эксплуатации.
7.1.7 Отдельные виды строительно-монтажных работ, выполняемые при устройстве вводов кабелей, технология которых не описана в настоящем разделе (прокладка трубопроводов и строительство колодцев кабельной канализации, протягивание и монтаж в ней кабелей и т.п.), необходимо выполнять по технологии, приведенной в соответствующем разделе настоящего "Руководства...".
7.2 Устройство подземного ввода кабеля в здание
7.2.1 Подземный ввод кабеля в здание может быть выполнен одним из следующих способов:
а) к месту ввода кабеля от проходящей мимо кабельной канализации прокладывается трубопровод, по которому кабель вводится в подвальное помещение (техническое подполье) с последующим выходом его наверх, на лестничные клетки и прокладкой по их стенам открытой или в каналах – скрытой проводкой (рисунок 7.1,а);
б) кабель выводится из подземной канализации по трубопроводу на наружную стену дворового или бокового фасада здания и далее прокладывается открыто по стене между первым и вторым этажами, с ответвлениями через стену на лестничные клетки (рисунок 7.1,6);
в) бронированным кабелем к месту ввода кабеля в подвальное помещение или на наружную стену здания;
г) через коллекторы малого сечения (сцепки) (рисунок 7.1,в).
7.2.2 Трубопровод к вводу здания следует прокладывать от ближайшего колодца действующей кабельной канализации. В том случае, когда это невозможно, в месте отвода на канализации устанавливают дополнительный колодец (ККС-2).
В этом случае при устройстве ввода в здание индивидуальной застройки можно установить дополнительный колодец ККС-1 с использованием его для устройства подземного ввода кабеля связи в два рядом стоящих здания индивидуальной застройки.
7.2.3 Для ввода кабеля в здания, расположенные в глубине квартала, допускается прокладка кабеля от других каблированных зданий. В этом случае от каблированного здания прокладывается подземный трубопровод-перемычка. При длине перемычки до 30 м трубопровод прокладывается без строительства колодца, при Длине более 30 м - у ввода в здание строится колодец ККС-2 (Рисунок 7.2,а). Ввод от каблированного здания может быть выполнен также через внутриквартальные коллекторы малого сечения (сцепки) (рисунок 7.2,6).
а) ввод кабеля через подвал (техническое подполье) дания по трубопроводу;
б) вывод кабеля по трубопроводу на наружную стену здания;
в) ввод кабеля через коллектор малого сечения (сцепку)

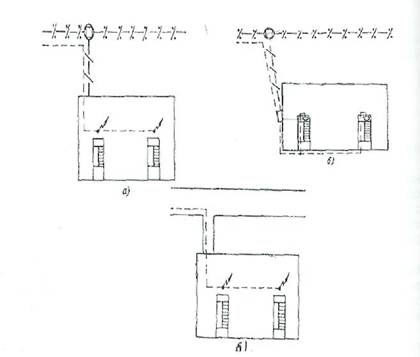

Рисунок 7.1 - Варианты устройства подземных вводов в здания
7.2.4 В качестве трубопровода от действующей канализации до ввода кабеля следует применять полиэтиленовые трубы с внешним диаметром 63 мм, поставляемые длинномерными отрезками (до 200 м), что позволяет производить их прокладку без стыков и этой же трубой выполнить ввод в подвальное помещение (техническое подполье) или вывод на наружную стену здания (рисунок 7.3) и далее через проходы в стенах на лестничные клетки (рисунок 7.4).
а) с помощью трубопроводов-перемычек;
б) через внутриквартальные коллекторы малого сечения (сцепки)
Рисунок 7.2 - Устройство вводов в здания, расположенные в глубине квартала
1 - изогнутая на конце пластмассовая труба, проложенная от колодца
до стены здания;
2 - защитный желобок из тонколистовой стали;
3 - кабель;
- разветвительная муфта;
- ввод кабеля через сквозное отверстие на лестничную клетку;
- кабель для остальных лестничных клеток

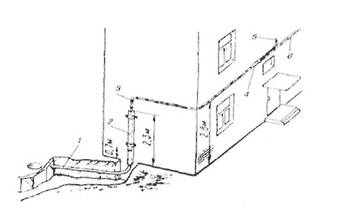

Рисунок 7.3 - Вывод кабеля на наружную стену здания и открытая прокладка его по стене
1 - сквозное отверстие в стене;
2 - открыто проложенный по стенам кабель;
3 - телефонная распределительная коробка;
4 - стояк с защитным желобком из тонколистовой стали
Рисунок 7.4 - Ввод кабеля на лестничную клетку и прокладка его по внутренним стенам
7.2.5 При отсутствии полиэтиленовых труб для прокладки трубопровода от действующей канализации до ввода в здание должны применяться асбестоцементные трубы.
7.2.6 В том случае, когда проектом предусмотрен ввод небронированного кабеля из кабельной канализации или бронированного кабеля непосредственно в технический коридор (рисунок 7.5,а) или в подвальное помещение (рисунок 7.5,6), прокладка кабеля может осуществляться:
а) по стенам подвала с креплением и защитой кабеля от механических повреждений металлическими желобами;
б) в стальных водогазопроводных или пластмассовых трубах диаметром в зависимости от диаметра кабеля, прокладываемых по стенам подвала;
в) в каналах железобетонных плит перекрытий;
г) открыто по стенам;
д) на консолях или воздушных желобах (кабельростах);
е) на подвесных конструкциях к потолку;
ж) на стальном тросе.
Прокладка кабелей способами, указанными в пунктах г), д), е), ж) допускается только в тех случаях, когда подвальное помещение недоступно для входа посторонних лиц.
7.2.7 Трасса прокладки кабеля по подвалу должна быть выбрана с учетом кратчайшего расстояния от места, где находится ввод кабеля в подвал, до мест вертикальных подъемов кабелей по стоякам и наименьшего количества пробиваемых сквозных отверстий.
а) через технический коридор;
б) через подвальное помещение

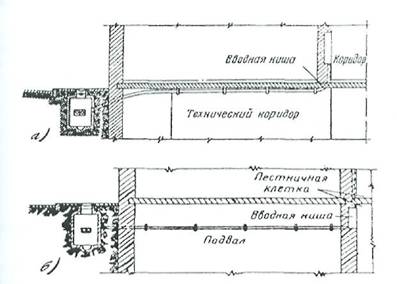

Рисунок 7.5 - Проход кабельного ввода
7.2.8 Прокладку кабеля по подвалу в стальных и водогазопроводных или пластмассовых трубах необходимо вести в следующей последовательности:
а) разметить места установки деталей для крепления труб;
б) пробить сквозные отверстия для прохода труб сквозь стены и перекрытия и гнезда для установки крепежных деталей;
в) установить крепежные детали для крепления труб;
г) проложить трубы;
д) затянуть кабель в трубы;
е) установить защитные металлические желоба на смонтированные разветвительные муфты;
ж) произвести заделку всех проходов трубопроводов;
з) окрасить металлические трубы и желоба.
7.2.9 Крепление труб диаметром 3/4" на прямых участках Должно быть не реже, чем через 1,5 м, труб диаметром от 1" и выше - не реже, чем через 2,5 м. На поворотах трубы крепятся через 0,25 м от вершины угла в обе стороны.
В качестве деталей для крепления труб следует применять крюки-"костыли", стальные полоски, скобы однолапковые и Авухлапковые.
Крюк-"костыль" устанавливается в пробитое в стене гнездо и закрепляется строительным гипсом или цементным раствором.
Стальные полоски пристреливаются к стене с помощью строительно-монтажного пистолета или прибиваются вручную дюбелями-гвоздями (рисунок 7.6). При креплении трубы она обжимается полоской, концы которой заделываются в замок
