3.5 Технология прокладки трубопроводов кабельной канализации из бетонных блоков
3.5.1 При прокладке кабельной канализации из бетонных блоков вначале на спланированном дне траншеи по шаблону должны быть размечены места их стыковки. В отмеченных местах на ширину блока устраивают углубления (выемки) для железобетонных подкладок соответствующих размеров. Глубина выемок определяется так, чтобы после укладки каждый блок своей нижней плоскостью лежал на спланированном дне траншеи с одновременным обеспечением заданного уклона. В плотных грунтах допускается вместо подкладок заполнять углубления раствором сырого бетона (рисунок 3.7).
После установки подкладок их выемки заполняют цементно-песчаной массой, укладывая ее холмиком так, чтобы гребень возвышался над серединой впадины, а у краев не доходил до ее верхних обрезов. При использовании выемок в грунте они должны аналогично заполняться цементно-песчаной массой.
Каждый последующий блок должен вставляться замковым выступом во впадину (уступ) стыкуемого блока до плотного упора. Для удобства стыковки и укладки следует пользоваться двумя стальными держателями (крюками). При этом один работник должен заводить концы держателей под блок вблизи стыка, несколько приподнимая его, а другой - направлять стыковку руками. Под тяжестью уложенного блока цементно-песчаная масса в выемке подкладки или в углублении грунта разравнивается, заполняя их и зазор стыкуемых блоков.

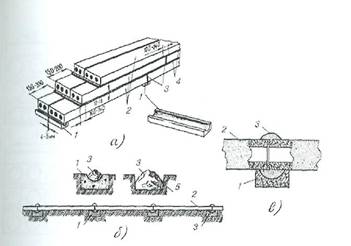

а) порядок укладки блоков;
б) размещение блоков на бетонных подкладках или выемках в грунте, заполненных цементно-песчаной массой;
в) стыковка блоков с заполнением зазоров цементно-песчаной массой
- железобетонная подкладка;
- бетонные блоки;
- цементно-песчаная масса;
- песок;
- выемка в грунте
Рисунок 3.7 - Прокладка бетонных (цементно-песчаных) блоков
3.5.2. Качество стыка проверяется визуально и контрольной штангой (рисунок 3.8), которая при вводе в канал должна свободно проходит место стыка, без задержек и повышенного трения. Зазор между концами состыкованных блоков должен быть минимальным и одинаковым по всему периметру их обрезов. Общее направление укладываемых и стыкуемых блоков должно контролироваться натянутым по дну траншей шнуром.
При прокладке одного блока после проверки штангой место стыка по всему периметру смоченных водой поверхностей обмазывают цементно-песчаной массой марки 50 (100) шириной от 60 до 75 мм и толщиной от 7 до 10 мм.

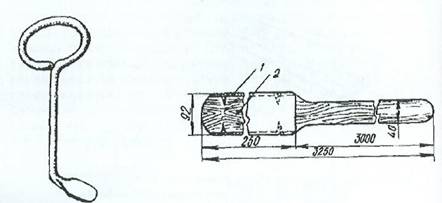

1 - кровельная сталь;
2 -деревянное основание штанги
Рисунок 3.8 - Крюк-держатель и контрольная штанга
3.5.3 Компоновку многоотверстных блоков при их прокладке рекомендуется производить в соответствии с рисунке 3.9. При этом нижний ряд блоков необходимо укладывать на бетонные подкладки соответствующих размеров. Между соседними блоками в ряду следует обеспечивать зазоры от 4 до 5 мм, которые на расстоянии от 50 до 70 мм в обе стороны от оси стыка должны заполняться бетонным раствором, а в остальной части - песком. Верх и боковые стороны стыка необходимо промазать цементным раствором.
Каждый последующий ряд блоков должен укладываться на предыдущий по слою песчаной подготовки толщиной от 10 до 15 мм со сдвигом стыков на расстояние от 150 до 200 мм по отношению к каждому предыдущему ряду. В местах стыка слой песчаной подготовки должен прерываться на ширине от 75 до 100 мм. На нижние блоки наносят слой цементно-песчаной массы толщиной от 10 до 15 мм с возвышающимся валиком по оси стыка.
Дальнейшую укладку блоков производят аналогично. В процессе прокладки крайние каналы трубопровода из блоков следует проверять контрольной штангой и при необходимости обеспечивать подправку.
После окончания заделки стыков их осторожно присыпают песком или мягкой землей и затем засыпают вынутым грунтом.

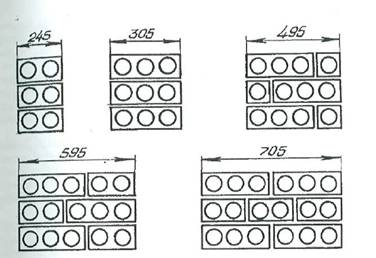

Рисунок 3.9 - Некоторые варианты компоновки пакетов из одноотверстных, двухотверстных и трехотверстных бетонных блоков
