36. Установочные и эксплуатационные нормы.
При определении допустимых отклонений от номинальных значений учитывалось, что почти все параметры изменяются во времени.
В связи с этим различаются три типа норм:
1.Установочные нормы – включают в себя значения электрических величин, которые должны быть установлены в процессе изменений и регулировок.
2.Настроечные нормы – применяются в стационарных системах передачи в качестве основания для принятия канала или тракта связи в эксплуатацию.
3.Эксплуатационные нормы – периодически производятся контрольные измерения определенных параметров, выполняемые без прекращения действия связи, а в необходимых случаях и с закрытием связи.
37. Остаточное затухание канала тч.
Остаточное затухание - это рабочее затухание канала, рассчитанное или измеренное на частоте 800 Гц при номинальных нагрузках 600 Ом:
аr=10lg(P0/Pн), дБ
Где:
Р0 - мощность, которую генератор на частоте 800 Гц
отдает согласованной нагрузке;
Рн - мощность, выделяемая в нагрузке канала.
Остаточное затухание - разность между уровнями сигнала частотой 800 Гц на входе и выходе канала при согласованных включениях генератора и измерителя уровня (Zг=Zвх, ZИУ=Zвых, Zвх=Zвых=600 Ом):
ar = pвх - pвых
ОЗ канала обычно изменяется во времени. Оно обусловливает третье определение ОЗ, как разность между суммой всех затуханий и суммой всех усилений в канале:
ar = ar-= Sj ,
где ai и Sj - затухание и усиление, вносимые в канал i-м и j-м элементами ЛТ, зависимость которых от температуры и старения элементов неодинакова.
Если первая сумма больше второй, то в канале остаточное затухание. Если наоборот, вторая сумма больше, то остаточное затухание будет отрицательным, значит, в канале не затухание, а усиление.
Величина ОЗ не зависит от числа транзитов. Погрешность установки значения О3 канала относительно его номинального значения должна быть не более 0,5 дБ.
Нормируется также стабильность ОЗ во времени. Для существующих полевых систем передачи отклонение ОЗ от нормы не должно превышать 1,75 дБ (0,2 Нп).
По нормам ЕАСС СКО остаточного затухания простого канала должно превышать 1 дБ (0,12 Нп) при наличии АРУ в ГТ и 1,5 дБ (0,17 Нп) в каналах без АРУ. Этим нормам отвечают каналы комплекса "Азур".
38. Частотная характеристика остаточного затухания канала ТЧ.
Частотной характеристикой остаточного затухания (ЧХОЗ) называется зависимость остаточного затухания от частоты:
ar=(f).
Она характеризует степень амплитудно-частотных искажений сигнала при его передаче по каналу. Эти искажения обусловлены, главным образом, канальными электрическими фильтрами каналообразующей аппаратуры. Чем больше в структуре канала будет этих фильтров (т.е. больше транзитов по ТЧ), тем больше будут и амплитудно-частотные искажения сигналов.

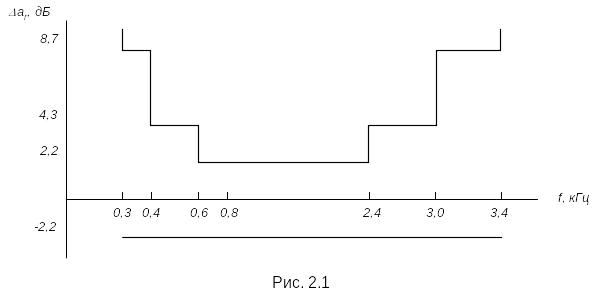

Отклонение ОЗ (неравномерность ОЗ) от его значения на частоте 800 Гц (1020 Гц) в эффективно передаваемой полосе частот (ЭППЧ) канала:
ar= ar(f)-ar(800) ,
где ar(f) - значение ОЗ канала на частоте f.
