1) Биполярный транзистор

Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типов транзистора. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. По этому способу чередования различают npn и pnp транзисторы (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный). В биполярном транзисторе, в отличие от других разновидностей, основными носителями являются и электроны, и дырки (от слова «би» — «два»).

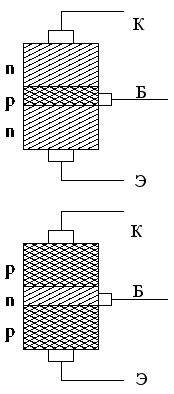

Электрод, подключённый к центральному слою, называют базой, электроды, подключённые к внешним слоям, называют коллектором и эмиттером. На простейшей схеме различия между коллектором и эмиттером не видны. В действительности же коллектор отличается от эмиттера, главное отличие коллектора — бо́льшая площадь p — n-перехода.

Принцип действия транзистора

В активном режиме работы транзистор включён так, что его эмиттерный переход смещён в прямом направлении (открыт), а коллекторный переход смещён в обратном направлении.. Ток коллектора, таким образом, практически равен току эмиттера, за исключением небольшой потери на рекомбинацию в базе, которая и образует ток базы (Iэ=Iб + Iк). Коэффициент α, связывающий ток эмиттера и ток коллектора (Iк = α Iэ) называется коэффициентом передачи тока эмиттера. Численное значение коэффициента α 0.9 — 0.999. Чем больше коэффициент, тем эффективней транзистор передает ток. Этот коэффициент мало зависит от напряжения коллектор-база и база-эмиттер. Поэтому в широком диапазоне рабочих напряжений ток коллектора пропорционален току базы, коэффициент пропорциональности равен β = α / (1 − α) =(10 − 1000). Таким образом, изменяя малый ток базы, можно управлять значительно большим током коллектора.

Режимы работы биполярного транзистора

*Нормальный активный режим

Переход эмиттер — база включен в прямом направлении (открыт), а переход коллектор — база — в обратном (закрыт)

*Инверсный активный режим

Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

*Режим насыщения

Оба p-n перехода смещены в прямом направлении (оба открыты).

*Режим отсечки

В данном режиме оба p-n перехода прибора смещены в обратном направлении (оба закрыты).

Схемы включения

*Схема включения с общей базой

Любая схема включения транзистора характеризуется двумя основными показателями:

коэффициент усиления по току Iвых/Iвх.

Для схемы с общей базой Iвых/Iвх=Iк/Iэ=α [α<1])

входное сопротивление Rвхб=Uвх/Iвх=Uбэ/Iэ.

Входное сопротивление для схемы с общей базой мало и составляет десятки Ом, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора.

Недостатки схемы с общей базой :

Схема не усиливает ток, так как α < 1

Малое входное сопротивление

Два разных источника напряжения для питания.

2)Фильтры .

в электронике — устройство для выделения желательных компонентов спектра электрического сигнала и/или подавления нежелательных.

Фильтры, находящие применение в обработке сигналов, бывают

• аналоговыми или цифровыми

• пассивными или активными

• линейными и нелинейными

• рекурсивными и нерекурсивными

Среди множества рекурсивных фильтров отдельно выделяют следующие фильтры (по виду передаточной функции):

• фильтры Чебышёва

• фильтры Бесселя

• фильтры Баттерворта

• эллиптические фильтры

По тому, какие частоты фильтром пропускаются (задерживаются), фильтры подразделяются на

• фильтры низких частот (ФНЧ)

• фильтры высоких частот (ФВЧ)

• полосно-пропускающие фильтры (ППФ)

• полосно-задерживающие (режекторные) фильтры (ПЗФ)

• фазовые фильтры

[править]Принцип работы пассивных аналоговых фильтров

В схемах пассивных аналоговых фильтров используют реактивные элементы, такие как катушки индуктивности и конденсаторы. Сопротивление реактивных элементов зависит от частоты сигнала, поэтому, комбинируя такие элементы, можно добиться усиления или ослабления гармоник с нужными частотами.

LC-фильтр

На рисунке показан пример простейшего LC-фильтра нижних частот: при подаче сигнала определённой частоты на вход фильтра (слева), напряжение на выходе фильтра (справа) определяется отношением реактивных сопротивлений катушки индуктивности (X_L = ωL) и конденсатора (X_C = 1 / ωC).

Коэффициент передачи ФНЧ можно вычислить, рассматривая делитель напряжения, образованный частотно-зависимыми сопротивлениями. Комплексное (с учетом сдвига фаз между напряжением и током) сопротивление катушки индуктивности есть Z_L = jωL= jX_L и конденсатора Z_C = 1 / (jωC) = − jX_C, где  , поэтому, для ненагруженного LC-фильтра

.

Подставляя значения сопротивлений, получим для частотно-зависимого коэффициента передачи:

.

Как видно, коэффициент передачи ненагруженного идеального ФНЧ неограниченно растет с приближением к частоте  , и затем убывает. На очень низких частотах коэффициент передачи ФНЧ близок к единице, на очень высоких — к нулю. Вообще, зависимость модуля комплексного коэффициента передачи фильтра от частоты называют амлитудно-частотной характеристикой (АЧХ), а зависимость фазы — фазо-частотной характеристикой (ФЧХ).

В реальных схемах к выходу фильтра подключается активная нагрузка, которая понижает добротность фильтра и предотвращает острый резонанс АЧХ вблизи частоты ω₀. Величину   называют характеристическим сопротивлением фильтра. ФНЧ, нагруженный на сопротивление, равное характеристическому, имеет нерезонансную АЧХ, примерно постоянную для частот ω < ω₀, и убывающую как 1 / ω² на частотах выше ω₀. Поэтому, частоту ω₀ называют частотой среза.

Аналогичным образом строится и LC-фильтр верхних частот. В схеме ФВЧ меняются местами катушка индуктивности и конденсатор. Для ненагруженного ФВЧ получается следующий коэффициент передачи:

.

На очень низких частотах модуль коэффициента передачи ФВЧ близок к нулю. На очень высоких — к единице.

3)Автогенератор — электронный генератор с самовозбуждением.^[1]

Автогенератор вырабатывает электрические (электромагнитные) колебания, поддерживающиеся подачей по цепи положительной обратной связи части переменного напряжения с выхода автогенератора на его вход. Это будет обеспечено тогда, когда нарастание колебательной энергии будет превосходить потери (когда петлевой коэффициент усиления больше 1). При этом амплитуда начальных колебаний будет нарастать.

Такие системы называют автоколебательными системами или автогенераторами, а генерируемые ими колебания — автоколебаниями. В них генерируются стационарные колебания, частота и форма которых определяются свойствами самой системы.

Автогенераторы применяются, например, в радиопередающих устройствах.

Существует 2 режима работы автогенератора: мягкий и жесткий режимы.

Мягкий режим характеризуется безусловным быстрым установлением стационарного режима при включении автогенератора.

Жесткий режим требует дополнительных условий для установления колебаний: либо большой величины коэффициента обратной связи, либо дополнительного внешнего воздействия (накачки).

4)Операционный усилитель (ОУ, OpAmp) — усилитель постоянного тока с дифференциальным входом и, как правило, единственным выходом, имеющий высокий коэффициент усиления. ОУ почти всегда используются в схемах с глубокойотрицательной обратной связью, которая, благодаря высокому коэффициенту усиления ОУ, полностью определяет коэффициент передачи полученной схемы.

В настоящее время ОУ получили широкое применение как в виде отдельных чипов, так и в виде функциональных блоков в составе более сложных интегральных схем. Такая популярность обусловлена тем, что ОУ является универсальным блоком с характеристиками, близкими к идеальным, на основе которого можно построить множество различных электронных узлов.

Питание

В общем случае ОУ использует двуполярное питание, то есть источник питания имеет три вывода с потенциалами:

• U₊ (к нему подключается V_S+)

• 0

• U_- (к нему подключается V_S-)

Вывод источника питания с нулевым потенциалом непосредственно к ОУ обычно не подключается, но, как правило, является сигнальной землёй и используется для создания обратной связи. Часто вместо двуполярного используется более простое однополярное, а общая точка создаётся искусственно или совмещается с отрицательной шиной питания.

ОУ способны работать в широком диапазоне напряжений источников питания, типичное значение для ОУ общего применения от ±1,5 В до ±15 В при двуполярном питании (то есть U₊ = 1,5…15 В, U_- = -15…-1,5 В, допускается значительный перекос).

Простейшее включение ОУ

Рассмотрим работу ОУ как отдельного дифференциального усилителя, то есть без включения в рассмотрение каких-либо внешних компонентов. В этом случае ОУ ведёт себя как обычный усилитель с дифференциальным входом, то есть поведение ОУ описывается следующим образом:

((1))

здесь

• V_out: напряжение на выходе

• V₊: напряжение на неинвертирующем входе

• V₋: напряжение на инвертирующем входе

• G_openloop: коэффициент усиления с разомкнутой петлёй обратной связи

Все напряжения считаются относительно общей точки схемы. Рассматриваемый способ включения ОУ (без обратной связи) практически не используется^[1] вследствие присущих ему серьёзных недостатков:

• Коэффициент усиления с разомкнутой петлёй обратной связи G_openloop нормируется в очень широких пределах и может изменяться в тысячи раз (зависит сильнее всего от частоты сигнала и температуры).

• Коэффициент усиления очень велик (типичное значение 10⁶ на постоянном токе) и не поддаётся регулировке.

• Точка отсчёта входного и выходного напряжений не поддаются регулировке.

5)Детектор, демодулятор (фр. demodulateur) — электронный узел устройств, отделяющий полезный (модулирующий) сигнал от несущей составляющей.^[1]

Детектор (демодулятор) является обычно наиболее важным, сложным и ответственным модулем радиотехнического устройства.

Важной функцией демодулятора цифрового сигнала является восстановление тактовой частоты передаваемого потока символов.

Виды

В зависимости от вида несущей составляющей (гармонической или импульсной) и вида модуляции демодуляторы подразделяют на амплитудные, частотные и фазовые или на амплитудно-, широтно-, частотно- и фазо-импульсные

Демодулятор радиоприёмного устройства

Детектор радиоприёмного устройства, или демодулятор, восстанавливает информацию из радиосигнала, заложенную в него модулятором. Например, приём радио- или телепередач возможен за счёт демодуляции высокочастотного сигнала, поступившего на антенну устройства.

Демодулятор, в случае амплитудной модуляции (АМ), в простейшем случае может быть диодом или другим нелинейным элементом. При частотной модуляции (ЧМ) применяется специальный каскад. Также существуют векторные демодуляторы. Они могут принимать любой вид модуляции, включая сложные сигналы типа КАМ256 или OFDM, применяющиеся при радиопередаче цифровой информации.

Детектор событий

Детектор событий (пороговый детектор) выдаёт импульсный сигнал в зависимости от плавно меняющейся входной величины, например температуры.

Пороговым детектором может быть компаратор — устройство сравнения двух электрических сигналов. Такой детектор может иметьгистерезис для уменьшения ложных срабатываний.

Коррелятор

Основная статья: Коррелятор

• Коррелятор выдаёт импульсный сигнал при совпадении формы поступившего на него сигнала с заранее заданным образцом.

6)Дио́д (от др.-греч. δις^[1] — два и -од^[2] означающего путь) — двухэлектродный электронный прибор, обладает различной проводимостью в зависимости от направления электрического тока. Электрод диода, подключённый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключённый к отрицательному полюсу — катодом.

Диоды бывают электровакуумными (кенотроны), газонаполненными (газотроны, игнитроны, стабилитроны), полупроводниковыми и др. В настоящее время в подавляющем большинстве случаев применяются полупроводниковые диоды.

Диоды

Полупроводниковые

Не полупроводниковые

Газозаполненные

Вакуумные
