2.3 Розрахункова схема для максимального режиму
Режим СЕП, при якому струм КЗ в елементі, що вибирається або перевіряється, буде найбільшим, досягається за умов, коли в мережі між джерелами і точкою КЗ ввімкнена найменша кількість послідовних елементів і найбільша кількість — паралельних.
У схемі електропостачання заводу в нормальному режимі передбачена роздільна робота трансформаторів ГПП на збірні шини 6 або 10 кВ (секційний вимикач вимкнений). У разі наявності РП його секційний вимикач також вимкнений.
У розрахунковій схемі максимального режиму один із трансформаторів вимкнений, а секційний вимикач ввімкнений. Цей режим можливий у таких випадках: один із трансформаторів знаходиться в планово-попереджувальному ремонті або після аварійному режимі. Крім того, усі робочі ЕД перебувають в роботі, а трансформатори ГПП працюють з максимальною добавкою напруги.
На рисунку 2.1 наведений приклад розрахункової схеми для максимального режиму при наявності РП і шести СД (два з них у резерві). Точка К - задана величина початкового над-перехідного струму трифазного КЗ з боку ВН трансформатора ГПП, точка К1 - за вимикачем 6(10) кВ лінії, що відходить від шин ГПП.
У розрахунковій схемі нумеруються ступені напруги: 1 - бік ВН трансформатора ГПП і
2 - бік НН ГПП. За основний ступінь приймається ступінь 2, де знаходиться точка короткого замикання — К1.
Рисунок 2.1.

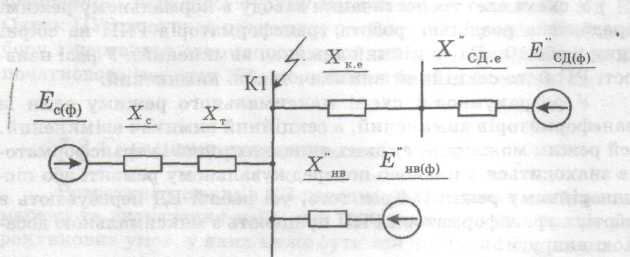

На рисунку 2.2 наведена схема заміщення для максимального режиму.
Рисунок 2.2 - Схема заміщення для максимального режиму
2.4. Алгоритм розрахунку струмів короткого замикання
Розрахунок виконуємо в іменованих одиницях при точному зведенні до основного
ступеня 2.
Вихідні дані системи:
- напруга в максимальному режимі Uс.макс, кВ (таблиця № 8);
- задана величина початкового струму трифазного КЗ від системи з боку ВН трансформатора ГПП у максимальному режимі I˝к.с.макс, кА (таблиця № 8);
Вихідні дані трансформаторів ГПП:
обраний тип трансформатора;
номінальна потужність обраних трансформаторів Sном.т, МВА;
номінальна напруга регульованої обмотки ВН на середньому відгалуженні Uном.ВН, кВ (паспортне значення з таблиці додатка);
номінальна напруга обмотки НН Uном.НН, кВ (паспортне значення з таблиці додатка);
діапазон РПН ΔUРПН, % (таблиця №);
напруга КЗ для крайнього відгалуження «-РО» uк-РО, % (таблиця №).
Вихідні дані кабелів, що відходять від шин ГПП до РП при двоступеневій схемі або від шин ГПП до високовольтних двигунів при одноступеневій схемі:
середній індуктивний питомий опір х0, Ом/км (приймається для кабелів з напругою 6 або 10 кВ х0 = 0,08 Ом/км);
довжина кабелю l, км (з генплану підприємства).
Вихідні дані високовольтних АД:
тип (таблиця №6);
номінальна напруга Uном.АД, кВ (таблиця №6);
кількість двигунів N, шт. (таблиця №6);
номінальна активна потужність Рном.АД, кВт (таблиця №7Д);
номінальний ККД ηном.АД, в.о. (таблиця №7Д);
номінальний коефіцієнт потужності cosφном.АД (таблиця №7Д);
кратність пускового струму електродвигуна при номінальній напрузі
в.о. (таблиця №7Д);
Вихідні дані високовольтних СД:
тип (таблиця №6);
номінальна напруга Uном.СД, кВ (таблиця №6);
кількість двигунів N, шт. (таблиця №6);
номінальна активна потужність Рном.СД, кВт (таблиця №8Д);
номінальний ККД ηном.СД, в.о. (таблиця №8Д);
подовжній перехідний індуктивний опір при номінальних умовах роботи машини Х˝*d(ном), в.о. (таблиця №8Д);
номінальний коефіцієнт потужності cosφном.СД = 0,9;
Вихідні дані навантаження:
повне узагальнене навантаження Sн.в, МВА (береться без навантаження високовольтних ЕД);
надперехідна електрорушійна сила (ЕРС) навантаження у відносних одиницях
Е˝*н.в =0,85;
- надперехідний індуктивний опір навантаження у відносних одиницях х˝*н.в = 0,35;
Далі проводимо розрахунок струмів КЗ у чотири етапи.
