0Дновременно вычеркиваются номера изображенных работ в графах 2 , в таблице 3 наименование граф не записываем.
ТАБЛИЦА 3
1 |
2 |
-
|
1
|
-
|
2
|
|
3
|
|
4
|
3 |
5 |
3 |
6 |
4,5 |
7
|
4,5,6
|
8
|
4,5
|
9
|
ВТОРОЙ ШАГ - отыскиваются среди оставшихся работ те , в которых
изображены предшествующие им работы /в графе I вычеркнуты номера
этих непосредственно предшествующих работ/.
В нашем примере это работа 3.

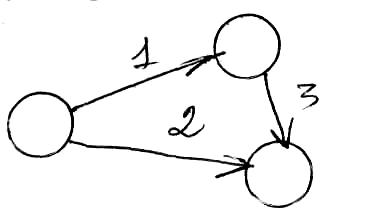

Продолжаем построение топологии. Работе 3 предшествует работа 1
, кроме этого работа 3 совместно с работой 2 предшествует работе
5, Следовательно, работы 2 и 3 могут иметь единое конечное событие / рис. 17/
Вычеркиваем работу 3 из таблицы 4
1 |
2 |
-
|
|
-
|
|
|
|
|
4
|
|
5 |
|
6
|
5
|
7
|
5,6 |
8 |
|
ТРЕТИЙ ШАГ - изображаем работу 4, которой непосредственно предшествует работа 1/ рис . 18 /
PИC.18
и вычеркиваем работу 4 из таблицы 5
ТАБЛИЦА 5
1 |
2 |
-
|
|
-
|
|
|
|
|
|
|
5
|
|
6
|
5
|
7
|
5,6
|
8
|

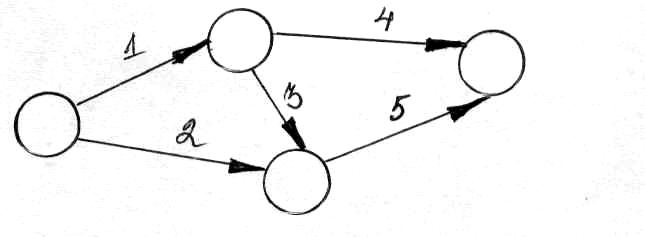

ЧЕТВЕРТЫЙ ШАГ -отыскиваем следующую работу ,для которой вычеркнуты все предшествующие работы , - это работа 5, изображаем ее на графике / рис. 19 / При этом при просмотре графы I определяем
, что работу 4 и 5 непосредственно предшествуют работам 7 и 8, а следовательно, могут иметь единое конечное событие.
Рис. 19
Вычеркиваем из таблицы 6 работу 5 ТАБЛИЦА 6
1 |
2 |
-
|
|
-
|
|
|
|
|
|
|
|
|
6 |
|
7
|
6
|
8
|
ПЯТЫЙ ШАГ - работа6 имеет все предшествующие ей работы изображенными на графике и вычеркнутыми ах из таблицы Изображаем работу 6 на графике / рис. 20 /
и вычеркиваем ее из таблицы 7
ТАБЛИЦА 7
1 |
2 |
-
|
|
-
|
|
|
|
|
|
|
|
|
7
|
|
8
|
4,5
|
9 фикт. работа |
ШЕСТОЙ ШАГ - работы 7 и 8 не имеют непосредственно последующих за ними работ, следовательно , они имеют единое конечное событие , которое является завершающим. Работе 7 непосредственно предшествуют работы 4 и 5, а работе 8- работы 4,5,6. Изображаем на графике работы 7 и 8 / рис. 21 /
На рис. 21 работы 4 и 5 непосредственно не предшествуют работе 8, следовательно первоначальное условие не соблюдено,
Для того, чтобы работы 4 и 5 непосредственно предшествовали работе 8, конечное событие работ 4 и 5 соединяется фиктивной работой с начальным событием работы 8/ ри. 22 /
РИС. 22
Номер фиктивной работы в нашем примере 9 заносим в таблицу 7, а также записываем номера непосредственно предшествующих ей работ. Как правило, для правильного построения топологии сети приходится строить сеть более одного раза.
После построения сети ее проверяют и приводят в соответствие с основными правилами построения сети, рассмотренными выше.
Сначала проверяется наличие всех работ и особенно соответствие непосредственно предшествующих работ и непосредственно последующих работ по таблице.
После построения сетевого графика производится кодирование событий в соответствии с рассмотренными выше правилами.
РИС.23
В дальнейшем работы рассматриваются не под номерами , а под
кодами / шифрами /.
Календарная линейки к сетевому графику
Подготовка к реализации плана завершается календаризацией сетевого графика
________________________________________________________________
Март Апрель
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 23
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
________________________________________________________________
Для привязки сетевого графика к календарю используется подвижная календарная линейка ,которая состоит из двух шкал, выполненных в одинаковом масштабе.
На верхней, шкале /I/ нанесены плановые рабочие дни календаря для данного производственного процесса / т.е. без праздников, выходных , ремонтных дней и т,п. / ,т.е., только рабочие дни.
На нижней шкале /2/ нанесены порядковые номера рабочих дней, характеризующие количество рабочих дней от момента начала работ, т.е. длина критического пути.
Если совместить порядковый номер нижней шкалы с календарной датой начала работ, то конец отсчета нижней шкалы установится против календарной даты завершения комплекса работ.
При этом в календарном плане сроки выполнения работ окажутся против порядковых номеров нижней шкалы, соответствующих срокам выполнения этих работ на сетевом графике. Например, если:
t(рп)8 числа; t=12 дней; tро = 20 т.е.
КАРТОЧКА ОПРЕДЕЛИТЕЛЕЙ РАБОТ И МЕТОДИКА ЕЕ СОСТАВЛЕНИЯ
Исходным документом для разработки сетевого графика и приложением к нему в период реализации плана является карточка определителей работ, представляющая собой таблицу ,содержащую перечень работ планируемого комплекса , а также сведения о каждой работе , необходимые для построения , расчета, корректирования и использования сетевого графика.
Карточку определителей работ для сетевых графиков с событиями применительно к условиям горнорудной промышленности рекомендуется составлять по форме , приведенной в таблице 8
В графе 2 проставляются номера работ в порядке их возрастания При ручном расчете сети непосредственно на графе нет необходимости производить упорядоченную нумерацию вершин сетевого графика. Поэтому работы в карточке определителей можно располагать произвольно, т.е. не-зависимо от последовательности их выполнения .
При составлений перечня работ графа 4 особое внимание необходимо обратить на степень организации планируемого комплекса работ.
Степень дробления работ должна быть такой , чтобы каждая из них до её полного окончания не позволяла начать следующую. Если какая - либо работа не удовлетворяет этому требованию, то ее необходимо разделить на части. Например , засечка и проходка ортов из полевого откаточного штрека может осуществляться после проходки отдельных участков этого штрека окончания проходки всего штрека. В этом случае проходку откаточного штрека нельзя включать в перечень одной работы . Ее необходимо дробить на несколько частей / работ/
Степень детализации комплекса работ зависит от уровня
руководства , для которого разрабатывается сетевой график.
В перечень работ необходимо включать также технологические перерывы / ожидания/, которые оказывают влияние на сроки выполнения последующих за ними работ. Например, перед монтажом стационарного оборудования должна быть предусмотрено ожидание твердения бетона в фундаменте.
В графе I отражаются условия для выполнения каждой включенной в перечень работы, т.е. перечисляются все непосредственно предшествующие ей работы, без выполнения которых не может быть начата рассматриваемая работа.
После полного заполнения графы I все работы планируемого комплекса оказываются взаимосвязанными между собой. Взаимосвязи между работами / последовательность их выполнения/ определяются технологией, организацией и условиями безопасного выполнения работ
Например , после проходки восстающего и сбойки его о выработками вышележащего горизонта технологически можно засекать и проходить все подэтажные выработки, но условия безопасности требуют, чтобы рассечка подэтажей производилась повременно. Далее, на одном подэтаже невозможно организовать одновременную проходку выработки в противоположных направлениях , так как этому препятствуют установленные в выработках скреперные лебедки.
В этом случае необходимо определить рациональную последовательность рассечки подэтажей и проходки подэтажных выработок, удовлетворяющих требованиям техники безопасности и лучшей организации работ.
Графы 1 и 4 в карточке определителей работ являются наиболее ответственными, поэтому при их заполнении необходимо особо важные вопросы решать с привлечением широкого круга специалистов , имеющих прямое отношение к планируемому комплексу работ.
Объемы работ/ графы 7,8/ определяются в тех единицах измерениях в которых они учитываются и нормируются /м,м, м, т, комплекты и т.д./
Затраты труда на единицу объема /графа 9 / рассчитываются по формуле:
Q 40
R = ----------, чел. дн = ------- = 3 чел / дн
Hk * kпер 1,1*1,2
Q - объем работы;
Нк - комплексная норма выработки;
kпер - плановый коэффициент перевыполнения нормы выработки
Единица измерения затрат труда должна соответствовать принятой единице измерения продолжительности выполнения работ / человеко-день и чел. час./ Очевидно , работы , не требующие затрат рабочей силы /ожидания / , в графе 8 будут иметь прочерка.
Трудоемкость работ графа 10 определяется перемножением значений данных граф 8 и 9. К полученному значению трудоемкости по каждой работе необходимо добавить расход рабочей силы на подготовительные операции, необходимые для начала рассматриваемой работы , если они не выделены в перечне отдельными работами.
В графах 11,12,13 отражается насыщенность работ планируемого комплекса рабочей силой. Нормальное явочное количество рабочих /графа II/ определяется умножением нормального количества рабочих смен в сутки на количество рабочих , занятых на выполненный данной работы в течение смены при существующей организации труда.
Максимальное явочное количество рабочих /графа 12/ определяется умножением максимального количества рабочих смен в сутки на количество рабочих , занятых на данной работе в течение смены при форсированном выполнении работ. Принятое явочное количество рабочих / графа 13 / устанавливается после корректирована, сетевого графика, т.е. делением графы 10 на графу 16.
В графах 14,15,16 отражается продолжительность выполнения работ при различных режимах. Нормальная и минимальная продолжительность выполнения работы /14 и 15/ определяются целением её трудоемкости на соответствующее явочное количество рабочих / нормальное или максимальное/.Принятая продолжительность выполнения pa6oт /графа 16 / устанавливается при корректировании по времени первоначально рассчитанного сетевого графика. Они могут находиться в предела от нормальных до минимальных значений , указанных в графах /графы 14 и 15/
Продолжительность предусматриваемых технологических перерывов / ожиданий/ устанавливается на основании действующих технических условий.
В примечаниях графа 17 приводятся прочие необходимые сведения о работах / исполнители , потребность в механизмах и материалах, номера рабочих чертежей и т.д./
Составление карточки определителей работ является очень ответственной частью работы по разработке сетевого графика, Поэтому чтобы избежать ошибок, к составлению карточки определителей привлекается как можно более широкий круг специалистов и в первую очередь ответственные исполнители.
Согласованная карточка определителей работ утверждается главным инженером , после чего становится исходным документом для построения сетевого графика.
