Аналітичне проектування круглого фасонного різця

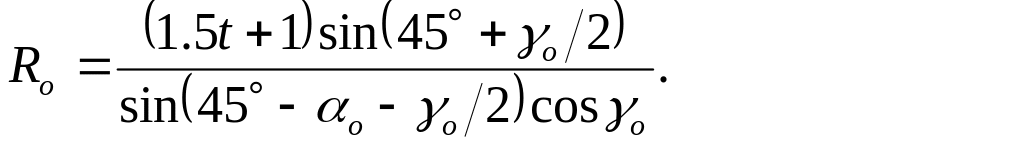

Радіус різця у базовій точці
(3.2)
Сума переднього та заднього кутів у точці О
о = о + о. (3.3)
Відстань від осі деталі до продовження передньої поверхні
hu = ro sino. 3.4)
Відстань від осі деталі до осі різця
hp = Ro sino. (3.5)
Відстань від осі різця до передньої поверхні
H = Ro sino. (3.6)
Відстань від осі різця до базової точки по передній поверхні
Bo = Ro cos o. (3.7)
Значення переднього кута в і-й точці
i = arcsin ( hu ri). (3.8)
Відстань від розглянутої точки відносно деталі по передній поверхні
Ai = ri cos i. (3.9)
Відстань від нульової точки відносно деталі по передній поверхні
Ao = ro coso. (3.10)
Відстань від розглянутої точки до точки О відносно деталі по задній поверхні
Ci = Ai - Ao. (3.11)
Відстань від розглянутої точки відносно осі різця по передній поверхні
Bi = Bo – Ci. (3.12)
Сума переднього та заднього кутів в і-й точці
= arctg ( H Вi). (3.13)
Радіус різця в і-й точці
Ri = H sin i. (3.14)
Значення заднього кута в і-й точці
i = i - i. 3.15)
Аналітичне проектування призматичного фасонного різця
Сума переднього та заднього кутів у точці О
о = о + о. 3.16)
Відстань від осі деталі до продовження передньої поверхні
hu = ro sino. (3.17)
Значення переднього кута в і-й точці
i = arcsin( hu ri ). (3.18)
Відстань від нульової точки відносно деталі по передній поверхні
Ao = ro coso. (3.19)
Відстань від розглянутої точки до точки О відносно деталі по передній поверхні
Ci = Ai - Ao . (3.20)
Значення заднього кута в і-й точці
i = i - i. (3.21)
