Введение
В последние годы появилась информация, что спецслужбы различных стран и недобросовестно конкурирующие фирмы для несанкционированного получения речевой информации все чаще используют дистанционные портативные средства акустической разведки. Эти сообщения закономерно вызывают серьезные опасения руководителей служб безопасности предприятий и организаций. Самыми современными и эффективными считаются лазерные системы акустической разведки (ЛСАР), которые позволяют воспроизводить речь, любые другие звуки и акустические шумы при лазерно-локационном зондировании оконных стекол и других отражающих поверхностей[3]. Можно избежать несанкционированного съема информации данным способом технической разведки путем использования специальных материалов в качестве границы раздела нескольких сред (на практике, как правило, среды это воздух и материал окон) или же прибегнуть к экранированию помещений. Актуальность данной темы курсовой работы заключается в том, что для успешного и выгодного достижения вышеуказанных целей крайне необходимо выполнить расчеты параметров на границе раздела нескольких сред, пример которых представлен в курсовой работе.
Теоретическая часть
Плоской электромагнитной волной называется волна, имеющая плоский фронт. Плоская волна с неменяющейся амплитудой вдоль фронта называется плоской однородной волной; волна с меняющейся амплитудой – плоской неоднородной.
Понятие «плоская однородная волна» является идеализированным, так как неизменность амплитуды волны вдоль всей бесконечной плоскости физически и практически реализовать невозможно. Однако по поведению и свойствам реальные электромагнитные волны (плоские, цилиндрические, сферические) при определенных условиях оказываются близкими к плоским однородным электромагнитным волнам. Поэтому изучение плоских электромагнитных волн, более простых с математической точки зрения, представляет определенный практический интерес. Условия же, в которых проявляется характер плоских электромагнитных волн, встречаются довольно часто как в безграничной среде, так и при наличии границ раздела сред.
При падении плоской электромагнитной волны на границу раздела сред (Рисунок 1.1) в первой среде возникает отраженная, а во второй – преломленная волна. Волну любой поляризации можно всегда представить в виде совокупности двух волн ортогонально ориентированных линейных поляризаций, поэтому в таких задачах достаточно рассмотреть два случая: вертикально-поляризованной и горизонтально-поляризованной падающих волн.

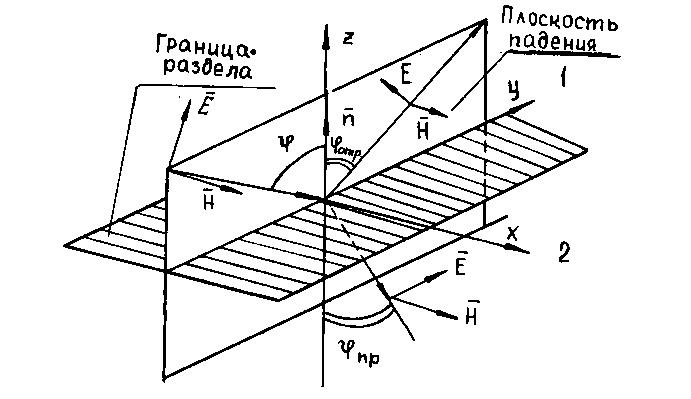

Рисунок 1.1 – падение плоской электромагнитной волны на границу раздела 2-х сред
Под вертикально-поляризованной будем понимать волну, вектор электрического поля которой располагается в плоскости падения (вертикальной плоскости). Плоскостью падения называют плоскость, проходящую через нормаль к границе раздела и направление падения[1].
Горизонтально-поляризованной будем считать падающую волну, вектор электрического поля которой ориентирован перпендикулярно плоскости падения, т.е. лежит в горизонтальной плоскости.
Такие виды поляризация иногда называют параллельной (или Е-поляризацией, так как вектор Е располагается в плоскости падения и перпендикулярной или Н-поляризацией, так как вектор Н оказывается в плоскости падения). Поэтому будем обозначать коэффициенты отражения я преломления для Е-поляризации Rп, rп, а для Н-поляризации – Rн, rн.
Если совместить начало отсчета с границей раздела (cм. рис. 1.1), плоскость падения – с плоскостью Z0Y, обозначить угол падения φ, то из граничных условий на плоскости Z=0 независимо от поляризации падающей волны можно получить[2]:
(1.1) , (1.2)
где φотр, φпр - угол отражения и угол преломления соответственно.
Соотношения (1.1), (1.2) известны под названием «законы Снеллиуса».
Коэффициенты отражения и преломления различны для разных поляризаций и соответственно равны: для Е-поляризации (рис. 1.2):
(1.3)
(1.4)
и для H-поляризации (рис 1.3):
(1.5)
(1.6)
Выражения (1.3) – (1.6), называемые коэффициентами Френеля, позволяют по известной комплексной амплитуде падающей волны определить комплексную амплитуду отраженной и преломленной волн.
При нормальном падении волны (φ=0) выражения (1.3) - (1.6) существенно упрощаются и принимают вид:
(1.7)
(1.8)
Часто коэффициенты Френеля записываются только через угол падения φ. Это легко сделать с помощью выражения (1.1), которое дает
(1.9)
В практических задачах очень часто одной из сред является воздух. Если при этом вторая среда, на которую падает плоская электромагнитная волна, не является ферромагнетиком, то для нее μ2= μ1= μ0 (μ//2=0), и эта среда обладает только электрическими потерями[1].
Коэффициенты Френеля для этого случая с учетом (1.9) приобретают следующий вид:
для Е-поляризации:
(1.10)
(1.11)
для Н-поляризации:
(1.12)
(1.13)
Здесь ε – относительная комплексная диэлектрическая проницаемость второй среды, а индекс «2» опущен:
(1.14)
На рис. 1.4 плоскопараллельный слой среды 2 с параметрами располагается между средой 1 с параметрами и средой 3 с параметрами . При падении плоской волны из среды 1 на слой она частично отражается от границ слоя, а частично проходит через него в среду 3.
Рисунок 1.2 – падение волны на плоскопараллельный слой среды
Коэффициенты отражения и коэффициенты прохождения определяются по формулам:
(1.15)
(1.16)
Здесь , и , - коэффициенты отражения и преломления на границе раздела сред 1 - 2 и сред и 2 - 3 соответственно; индексы Е, Н у этих коэффициентов относятся к соответствующей поляризации падающей волны. Коэффициенты , находят по формулам (1.3) – (1.6), где φпр= φ2, а коэффициенты , - по тем же формулам, заменяя в них φ на φ2, а φпр на φ3 и одновременно на и на .
Коэффициенты отражения и преломления на границах сред 1, 2 и 2, 3 можно переписать в другой, часто встречающейся форме:
(1.17)
(1.18)
Фазовый коэффициент определяется параметрами слоя:
(1.19)
Как формулы (1.З ) – (1.6) и (1.10) – (1.13), выражения (1.15), (1.16) тоже не так просты, как кажется на первый взгляд. В общем случае произвольных сред 1, 2, 3, как следует из (1.2), углы φ2 и φ3 комплексные. Угол φ2, например, может быть вещественным лишь в случае, когда среды 1 и 2 будут без потерь.
Если же по обе стороны от слоя с произвольными параметрами располагается одна и та же среда ( ), то и φ3 оказывается вещественным, а волна, прошедшая через слой, – плоской однородной волной[2].
Как нетрудно видеть из (1.2), в этом последнем случае ( ) угол выхода волны из слоя φ3 оказывается равным углу падения ее на слой φ1. Тогда, согласно (1.3) – (1.6), коэффициенты отражения и преломления для каждой из поляризаций связаны между собой простыми соотношениями, а именно:
(1.20)
Подставляя эти соотношения в (1.15) и (1.16), для обеих поляризаций получим:
(1.21)
и
(1.22)
Коэффициенты отражения и пропускания слоя по мощности равны:
(1.23)
и
(1.24)
