Защищённость
В качестве оценки защищённости ИС-2 можно привести несколько эмоциональное суждение из монографии «Танки ИС», что танк ИС-2 был единственным крупносерийным танком антигитлеровской коалиции, чьё бронирование предоставляло некоторую защиту от знаменитых 88-мм пушек и длинноствольных 75-мм орудий, тогда как все остальные (за исключением поздних модификаций британских «Черчиллей») «предоставляли своему экипажу не больше защиты, чем картонная коробка».
С точки зрения броневой защиты, 53 % от общей массы ИС-2 приходилось на бронирование корпуса и башни, тогда как у PzKpfw VI Ausf H «Тигр I» этот показатель был 46,3 %, а у PzKpfw V «Пантера» — 38,5 %. Из немецких танков лучший показатель (54,7 %) имел только PzKpfw VI Ausf B «Тигр II», но это было достигнуто ценой значительного увеличения массы всей машины в целом со всеми вытекающими последствиями. Лобовое бронирование ИС-2 неплохо противостояло немецким снарядам: верхняя деталь «ступенчатого носа» пробивалась калиберными бронебойными снарядами 88-мм пушки KwK 36 с 1 000 — 1 200 м, 75-мм пушки KwK 42 — c 800—900 м, 75-мм пушки Pak 40 — с 400 м.[6] Но для 1944 года это уже считалось явно недостаточным, поэтому в результате интенсивной работы защиту лба корпуса ИС-2 удалось сильно улучшить. «Спрямлённую» верхнюю лобовую деталь 75-мм бронебойные и подкалиберные снаряды не пробивали с первого раза в упор; 88-мм бронебойные для литого носа толщиной 120 мм — не пробивали в упор, для катаного толщиной 90 мм — пробивали с 450 м. Однако при этом следует учитывать, что для достижения такого результата литой нос должен быть хорошего качества, без рыхлостей и пустот, что бывало далеко не всегда. Нижняя часть лобовой детали пробивалась 75-мм снарядом с дистанции 785 м, маска пушки толщиной 100 мм также пробивалась немецкими 88-мм снарядами пушки KwK 36 с расстояния порядка 1000 м.[6]
В 1945 году на полигоне в Кубинке были проведены специальные испытания обстрелом ИС-2 со спрямлённой верхней лобовой деталью из трофейной немецкой ранней модификации САУ Hornisse, вооружённой мощной 88-мм артисистемой "Раnzerjaegerkanone" 8,8 cm Pak 43/1 L/71 с длиной ствола 71 калибр. Как и в случае 88-мм пушки KwK 36, верхняя лобовая деталь ИС-2 калиберным бронебойным снарядом ни разу не была пробита, но, как и следовало ожидать, дальность действительного поражения менее защищённых мест танка ощутимо возросла по сравнению с KwK 36[7].
Вооружение

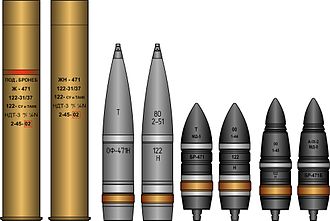

Гильзы и снаряды танковой пушки Д-25Т. Слева направо: гильза бронебойного выстрела, гильза осколочно-фугасного выстрела, осколочно-фугасная пушечная граната ОФ-471, остроголовый бронебойно-трассирующий снаряд БР-471, тупоголовый бронебойный снаряд с баллистическим наконечником БР-471Б. Все снаряды показаны с двух сторон.
Основным вооружением ИС-2 являлась пушка Д-25Т калибра 121,92 мм. Орудие монтировалось на цапфах в башне и было полностью уравновешено. Однако в целом башня с орудием Д-25Т уравновешенной не являлась: её центр масс не располагался на геометрической оси вращения, что затрудняло её поворот при крене машины. Это негативное обстоятельство было следствием того факта, что башня проектировалась и была уравновешена для 85-мм пушки Д-5Т, которая была первоначальным вариантом вооружения танков ИС. Установка орудия Д-25Т с гораздо более длинным и массивным стволом нарушила расчётное распределение масс вокруг оси вращения башни. Пушка Д-25Т имела вертикальные углы наводки от −3° до +20°, при фиксированном положении башни она могла наводиться в небольшом секторе горизонтальной наводки (т. н. «ювелирная» наводка). Выстрел производился посредством электрического или ручного механического спуска.
Боекомплект орудия составлял 28 выстрелов раздельного заряжания. Снаряды и метательные заряды к ним укладывались в башне и вдоль обоих бортов боевого отделения. По сравнению с широким ассортиментом боеприпасов 122-мм орудия А-19 — родоначальника пушки Д-25Т, боекомплект ИС-2 был существенно менее разнообразен. В его состав входили[6]:
остроголовый бронебойно-трассирующий снаряд БР-471 массой 25 кг (масса взрывчатого вещества (тротил) — 156 г).
тупоголовый бронебойный снаряд с баллистическим наконечником БР-471Б массой 25 кг (масса взрывчатого вещества (тротил) — ? г); разработан в 1944 году, но в войсках в массовых количествах появился в самой завершающей фазе войны — весна 1945 года.
осколочно-фугасная пушечная граната ОФ-471 массой 25 кг (масса взрывчатого вещества — тротил или аммотол — 3 кг).
Все виды снарядов выстреливались на полном заряде Ж-471, который сообщал им начальную скорость 792—800 м/с.
На танке ИС-2 устанавливались три 7,62-мм пулемёта ДТ: неподвижный курсовой, спаренный с орудием и кормовой в шаровой установке в приливе на задней части башни. Боекомплект ко всем ДТ составлял 2520 патронов в дисках. Эти пулемёты монтировались таким образом, что при необходимости их можно было снять с монтировок и использовать вне танка. Начиная с января 1945 года на ИС-2 стали устанавливать крупнокалиберный 12,7-мм зенитный пулемёт ДШК с коллиматорным прицелом К-8Т. Боекомплект ДШК составлял 250 патронов в лентах в коробке, крепящейся к пулемёту. Также для самообороны экипаж имел несколько ручных гранат Ф-1 и иногда снабжался пистолетом для стрельбы сигнальными ракетами.
