Министерство образования и науки, молодежи и спорта Украины

Национальная академия природоохранного и курортного строительства

Архитектурно-строительный факультет

Кафедра МиСС

Инструкция к лабораторной работе №2

по сопротивление материалов

Тема: «Определение механических характеристик

при растяжении стального образца»

Симферополь – 2012

Инструкция.

К лабораторной работе № 2 по сопротивлению материалов

Тема: «Определение механических характеристик при растяжении

стального образца»

Цель работы: Определить марки данной обезличенной, т.е. не имеющей

сертификата (паспорта), стали путем сравнения измеренных

механических характеристик этой стали с данными ГОСТа.

1. Содержание работы.

Диаграмма растяжения стали

Рассмотрим диаграмму растяжения, которая показывает зависимость между растягивающей силой F, действующей на образец, и вызываемой ею деформацией Δl (рис. 1)

На диаграмме можно указать пять характерных точек:

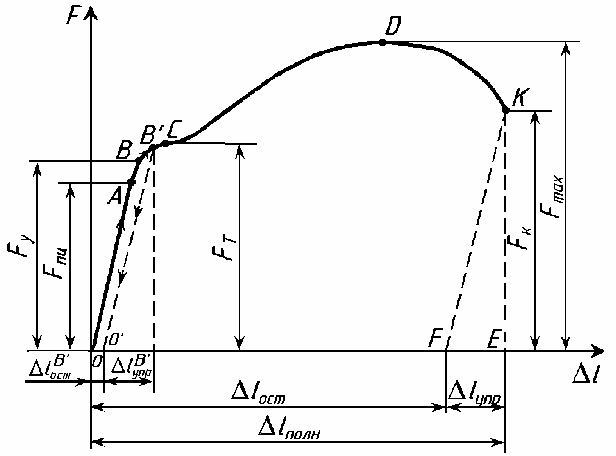

Рис.1 Диаграмма растяжения малоуглеродистой стали.

Прямолинейный участок диаграммы ОА указывает на пропорциональность между нагрузкой F и удлинением Δl. (Эта пропорциональность впервые была замечена в 1670 г. Робертом Гуком и получила в дальнейшем название закона Гука).

Величина силы Fпц (точка А), до которой остается справедливым закон Гука, зависит от размеров образца и физических свойств материала.

Если испытуемый образец нагрузить растягивающей силой, не превышающей величину ординаты точки B (силы Fy), а потом разгрузить, то при разгрузке деформации образца будут уменьшаться по тому же закону, по которому они увеличивались при нагружении. Следовательно, в этом случае в образце возникают только упругие деформации.

В случае, если растягивающее усилие выше Fy, при разгрузке образца деформации полностью не исчезают и на диаграмме линия разгрузки будет представлять собой прямую B'О', уже не совпадающую с линией нагружения, а параллельную ей. В этом случае деформация образца состоит из упругой ΔlупрB' и остаточной (пластической) ΔlостB' деформации.

Таким образом, характерной особенностью точки B является то, что при превышении нагрузки Fy образец испытывает остаточные деформации при разгружении.

Выше точки В диаграмма растяжения значительно отходит от прямой (деформация начинает расти быстрее нагрузки, и диаграмма имеет криволинейный вид), а при нагрузке, соответствующей Fт (точка С), переходит в горизонтальный участок. В этой стадии испытания в материале образца по всему его объему распространяются пластические деформации. Образец получает значительное остаточное удлинение практически без увеличения нагрузки.

Свойство материала деформироваться при практически постоянной нагрузке называется текучестью. Участок диаграммы растяжения, параллельный оси абсцисс, называется площадкой текучести.

В процессе текучести на отшлифованной поверхности образца можно наблюдать появление линий (полос скольжения), наклоненных примерно под углом 45° к оси образца (рис. 2а). Эти линии являются следами взаимных сдвигов кристаллов, вызванных касательными напряжениями.

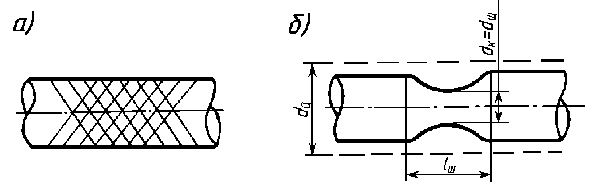

Рис. 2 Образование линий сдвига (а) и местного сужения—шейки (б)

Линии сдвига называются линиями Чернова по имени знаменитого русского металлурга Д. К. Чернова (1839 - 1921), впервые обнаружившего их.

Удлинившись на некоторую величину при постоянном значении силы, т.е. претерпев состояние текучести, материал снова приобретает способность сопротивляться растяжению (упрочняться), и диаграмма поднимается вверх, хотя гораздо более полого, чем раньше. В точке D усилие достигает максимального значения Fmax.

Наличие участка упрочнения (от конца площадки текучести до наивысшей точки диаграммы растяжения) объясняется микроструктурными изменениями материала: когда нагрузка на образец возрастает, микроскопические дефекты (линейные и точечные) группируются так, что развитие сдвигов кристаллов, вызванных касательными напряжениями, затрудняется, а потому сопротивление материала сдвигу начинает возрастать и приближаться к его сопротивлению отрыву.

При достижении усилия Fmax на образце появляется резкое местное сужение, так называемая шейка (рис. 2б), быстрое уменьшение площади сечения которой вызывает падение нагрузки, и в момент, соответствующий точке К диаграммы, происходит разрыв образца по наименьшему сечению шейки.

До точки D диаграммы, соответствующей Fmax, каждая единица длины образца удлинилась примерно одинаково; точно так же во всех сечениях одинаково уменьшались поперечные размеры образца. С момента образования шейки вся деформация образца локализуется на малой длине (lш~ 2d0) в области шейки, а остальная часть образца практически не деформируется.

Абсциссы диаграммы растягивания OE, OF и FE, характеризующие способность образца деформироваться до наступления разрушения, соответствуют  полному   абсолютному удлинению образца Δlполн, остаточному абсолютному удлинению  Δlост  и абсолютному упругому удлинению образца Δlупр.

Для определения упругой деформации в момент разрыва необходимо из точки K диаграммы провести прямую KF, параллельную прямолинейному участку OA, так как упругие деформации при разрыве также подчиняются закону Гука.

При выполнении работы для выбора марки стали необходимо определить предел текучести, предел прочности и относительное удлинение образца после разрыва.

Пределом текучести называется условное напряжение, соответствующее нагрузке Fт (точка С):

где: - предел текучести, кг/см2 (МПа);

- нагрузка, соответствующая наступлению стадии текучести, кг (кН);

- первоначальная площадь поперечного сечения образца (см2);

Пределом прочности при растяжении называется условное напряжение, соответствующее максимальной нагрузке, которую способен выдержать материал при испытании и определяется отношением:

где:

- предел прочности, кг/см2 (МПа);

- разрушающая нагрузка, Т.е. максимальная нагрузка, которую способен выдержать образец при испытании до разрушения, кг (кН).

Относительное остаточное удлинение образца определяется соотношением:

где: - длина образца после испытания, см;

- длина образца до испытания, см;

В соответствии с ГОСТ 380-60 углеродистая сталь обыкновенного качества должна иметь следующие механические свойства:

Таблица 1

Марка

Предел текучести, МПа

Предел прочности, МПа

Относительное удлинение, %

Ст.0

-

320

18

Ст.1

-

320-400

28

Ст.2

190-220

340-420

26

Ст.3

220-240

380-400

23

410-430

22

440-470

21

Ст.4

240-260

420-440

21

450-480

20

490-520

19

Ст.5

260-280

500-530

17

540-570

16

580-620

15

Ст.6

300-310

600-630

13

640-670

12

680-720

11

Ст.7

-

700-740

9

750-800

8

Указанные характеристики (см. таблицу №1) механических свойств стали могут быть определены при испытании на растяжение. Путем сравнения полученных величин с вышеуказанными требованиями ГОСТ 380-60 обезличенной стали может быть присвоена соответствующая марка.
