МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ
(ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Учебное подразделение МАИ
«Обучение студентов в г. Серпухове» при ИИФ РФ
Кафедра «Информатики и информационных технологий»
Учебная дисциплина
Теория информационной безопасности и методология защиты
информации
Лабораторная работа № 1
Исследование систем радио – и радиотехнической разведки
Руководство по выполнению работы
Разработали: Саликов А. Г., Красоткин Ю.И.
Серпухов 2007
Цель работы:
закрепить знания и углубить понимание физических принципов, лежащих в основе построения и функционирования современных систем радио – и радиотехнической разведки (РРТР);
получить первичные практические навыки по применению автоматизированных комплексов радиоконтроля (радиомониторинга) - АКРК.
Задачи:
осуществить подготовку к работе радиостанции и АКРК;
измерить мощность излучения и номинал рабочей частоты контролируемой радиостанции;
осуществить радиоконтроль заданного частотного диапазона и сформировать базу данных радиомониторинга;
проанализировать полученную базу данных, классифицировать выявленные источники радиоизлучений и определить технические параметры перехваченных сигналов;
осуществить радиоконтроль заданного частотного диапазона при условии работы на излучение контролируемой радиостанции и уточнить базу данных;
проанализировать уточнённую базу данных, классифицировать радиоизлучение контролируемой радиостанции и определить технические параметры перехваченных сигналов;
сделать выводы о эффективности процедуры обнаружения при различных режимах сканирования и точности измерения основных технических параметров контролируемых излучений радиостанции.
Состав лабораторной установки:
радиостанция УКВ диапазона типа Р-173 (Р-107) ;
антенна штыревая АШ-1,4;
ГСВ НЧ типа Г3-112, Г3-102 и т.д.;
ВЧ тройник;
вольтметр В7-15 с ВЧ пробником;
частотомерЧ3-44;
АКРК «Крона 6000»;
специализированное программное обеспечение «Филин – Ультра».
принтер;
- блок питания ТБП 52.
Меры безопасности:
включать генераторное и измерительное оборудование только с разрешения преподавателя в строгом соответствии с инструкцией по эксплуатации;
перед подачей питания убедиться в наличии защитного заземления;
перекомутацию элементов схемы производить при выключенных приборах;
Категорически запрещается включать радиостанцию в режим излучения «Мощность полная»;
5) категорически запрещается осуществлять изменение настроек программного обеспечения ПК и отстыковывать от ПК разъёмы интерфейсов COM и LPT.

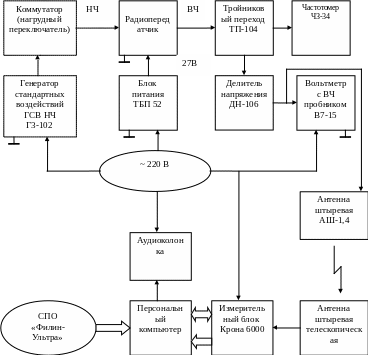

Обобщённая схема лабораторной установки
Программа работы:
собрать схему лабораторной установки;
подготовить измерительные приборы и радиостанцию к работе в строгом соответствии с их инструкциями по эксплуатации;
измерить мощность излучения и номинал рабочей частоты радиостанции;
провести радиомониторинг заданного диапазона рабочих частот с помощью АКРК «Крона 6000» при отсутствии излучений радиостанции;
провести радиомониторинг заданного диапазона рабочих частот с помощью АКРК «Крона 6000» при наличии излучений радиостанции как в режиме излучения несущей, так и в режиме излучения модулированного сигнала с фиксацией времени обнаружения факта излучения;
измерить основные технические параметры обнаруженных сигналов контролируемой радиостанции (относительный уровень, рабочую частоту, ширину полосы частот);
проанализировать результаты эксперимента, определить ошибку определения основных технических параметров сигналов в режиме модулированной и немодулированной несущей;
сделать выводы, оформить отчёт по лабораторной работе и защитить его результаты.
Порядок выполнения работы:
Собрать схему лабораторной установки.
Подготовить измерительные приборы к работе в строгом соответствии с их инструкциями по эксплуатации.
Подготовить радиостанцию к работе в режиме частотная (амплитудная) модуляция (манипуляция) на заданных рабочих частотах f 1 и f 2.
Перевести радиостанцию в режим излучения с модуляцией тональным сигналом с частотой F=1000 Гц и измерить мощность излучения и номинал рабочей частоты с помощью частотомераЧ3-44 и ВЧ вольтметра В7-15.
Повторить п. 4 в режиме излучения немодулированной несущей.
Настроить программное обеспечение АКРК «Крона 6000» в режим радиомониторинга в заданном диапазоне частот Δ f д и провести радиомониторинг указанного диапазона частот.
Сохранить результаты радиомониторинга при отсутствии излучения контролируемой радиостанции.
Повторить радиомониторинг заданном диапазоне частот Δ f д и зафиксировать время обнаружения излучений контролируемой радиостанции. Результаты радиомониторинга сохранить в базе данных.
Проанализировать базу данных и измерить основные технические параметры излучений радиостанции (относительный уровень, рабочую частоту, ширину полосы частот).
Повторить п. 8 и 9 при работе радиостанции в режиме немодулированной несущей.
Проанализировать результаты эксперимента, определить ошибку определения основных технических параметров сигналов в режиме модулированной и немодулированной несущей.
