Учебная дисциплина «Теория информационной безопасности и методология защиты информации» Отчет о лабораторной работе № 3
Работу выполнил студент 931 уч. группы Уренцев А.И.
Дата выполнения 18.04.2012 Оценка вх. контроля знаний __________
Дата защиты _______________ Оценка работы __________
Подпись преподавателя _______________
1 Тема работы: Исследование методов защиты телефонных линий
2 Цель работы: 1) закрепить знания и углубить понимание физических принципов, лежащих в основе построения и функционирования современных устройств защиты телефонных линий связи;
2) получить первичные практические навыки по применению устройств защиты телефонных линий.

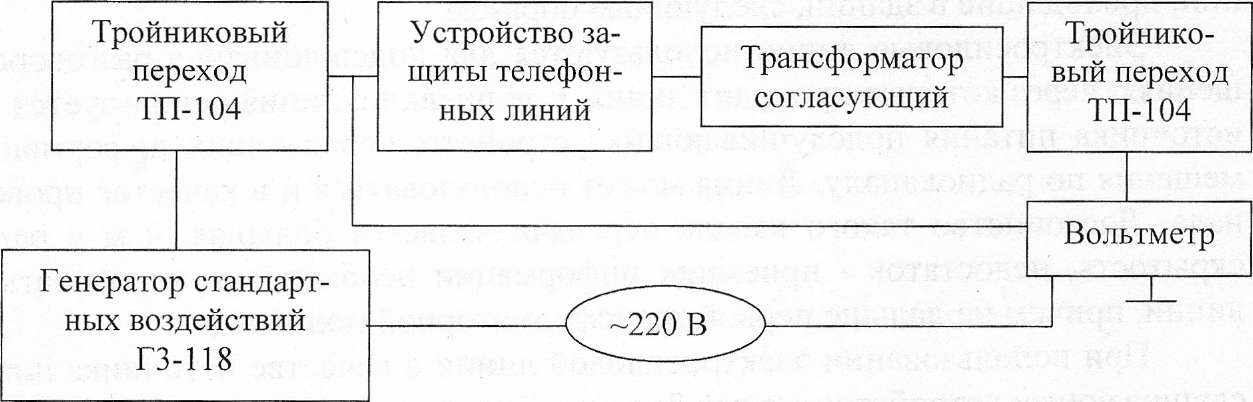

3 Схема лабораторной установки
Оборудование и измерительные приборы:
-абонентское устройство защиты информации (фильтр телефонный) типа «Гранит-8»;
-устройство защиты телефонных линий типа «МП-1А»;
-устройство защиты телефонных линий типа «Корунд»;
-ГСВ НЧ типа ГЗ-118, ГЗ-102, ГЗ-112 и т.д.;
-Трансформатор согласующий;
-Вольтметр типа ВЗ-41, В7-15 и т.д;
-Тройниковый переход типа ТП-104 и т.п.
5 Программа работы (исследования):
Собрать схему лабораторной установки.
Подготовить измерительные приборы к работе в строгом соответствии с их инструкциями по эксплуатации.
Построить АЧХ фильтров в диапазоне частот от 0,1 кГц до 200 кГц при значениях выходного напряжения ГСВ 1 мВ, 1 В, 5В.
Вычислить коэффициент передачи.
Оценить коэффициент передачи.
Сделать вывод по экспериментальной части, сравнить результаты для каж- • дого из исследуемых фильтров.
Вычислить коэффициент неравномерности амплитуд для диапазона ОД...3,4 кГц.
8. Сделать выводы, оформить отчёт по лабораторной работе и защитить его результаты.
Результаты лабораторной работы
Uвых. ген. =40dB МП-1А
F вх, кГц |
0,1 |
0,3 |
0,5 |
1 |
2 |
3 |
3,4 |
4 |
5 |
10 |
50 |
100 |
150 |
|
Uвх, В |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
Uвых, В |
44 |
50 |
34 |
20 |
17 |
7 |
5 |
3 |
2 |
3,8 |
0,22 |
0,58 |
0,24 |
|
Uвых норм., В |
1 |
1,136 |
0,773 |
0,455 |
0,386 |
0,159 |
0,114 |
0,068 |
0,045 |
0,086 |
0,005 |
0,013 |
0,005 |
|
Кп |
1,82 |
1,6 |
2,35 |
4 |
4,706 |
11,43 |
16 |
26,67 |
40 |
21,05 |
363,67 |
137,93 |
333,33 |
|
Кп, дБ |
5,19 |
4,08 |
7,43 |
12,04 |
13,45 |
21,16 |
24,08 |
28,52 |
32,04 |
26,47 |
51,21 |
42,79 |
50,46 |
|
N, дБ |
|
24,0824 |
|
|||||||||||
Uвых. ген. = 60dB МП-1А
F вх, кГц |
0,1 |
0,3 |
0,5 |
1 |
2 |
3 |
3,4 |
4 |
5 |
10 |
50 |
100 |
150 |
|
Uвх, В |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
|
Uвых, В |
60 |
40 |
2,5 |
3,2 |
2,6 |
1,2 |
0,68 |
0,66 |
0,4 |
0,36 |
0,044 |
0,08 |
0,03 |
|
Uвых норм., В |
1 |
0,667 |
0,042 |
0,053 |
0,043 |
0,02 |
0,011 |
0,011 |
0,007 |
0,006 |
0,0007 |
0,001 |
0,0005 |
|
Кп |
0,15 |
0,025 |
3,6 |
2,81 |
3,46 |
7,5 |
13,24 |
13,64 |
22,5 |
25 |
20,45 |
112,5 |
300 |
|
Кп, дБ |
-16,48 |
-12,96 |
11,13 |
8,98 |
10,79 |
17,5 |
22,43 |
22,69 |
27,04 |
27,96 |
26,22 |
41,02 |
49,54 |
|
N, дБ |
|
101,58362 |
|
|||||||||||
Uвых. ген. = 40dB КОРУНД
F вх, кГц |
0,1 |
0,3 |
0,5 |
1 |
2 |
3 |
3,4 |
4 |
5 |
10 |
50 |
100 |
150 |
|
Uвх, В |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
Uвых, В |
18 |
12 |
5,2 |
3,4 |
2,2 |
1,6 |
0,8 |
0,76 |
0,68 |
0,52 |
0,034 |
0,002 |
0,0015 |
|
Uвых норм., В |
1 |
0,667 |
0,289 |
0,189 |
0,122 |
0,089 |
0,044 |
0,042 |
0,038 |
0,029 |
0,002 |
0,00011 |
0,00008 |
|
Кп |
4,44 |
6,67 |
15,38 |
23,53 |
36,36 |
50 |
100 |
105,26 |
117,65 |
153,85 |
2352,9 |
40000 |
53333,3 |
|
Кп, дБ |
12,96 |
16,48 |
23,74 |
27,43 |
31,21 |
33,98 |
40 |
40,45 |
41,41 |
43,74 |
67,43 |
92,04 |
94,54 |
|
N, дБ |
|
94,53997 |
|
|||||||||||
Uвых. ген. =60dB КОРУНД
F вх, кГц |
0,1 |
0,3 |
0,5 |
1 |
2 |
3 |
3,4 |
4 |
5 |
10 |
50 |
100 |
150 |
|
Uвх, В |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
|
Uвых, В |
3,8 |
2 |
1 |
0,5 |
0,3 |
0,14 |
0,12 |
0,08 |
0,06 |
0,04 |
0,004 |
0,003 |
0,002 |
|
Uвых норм., В |
1 |
0,526 |
0,263 |
0,132 |
0,079 |
0,037 |
0,032 |
0,021 |
0,016 |
0,011 |
0,001 |
0,0008 |
0,0005 |
|
Кп |
2,37 |
4,5 |
9 |
18 |
30 |
64,29 |
75 |
112,5 |
150 |
225 |
2250 |
3000 |
4500 |
|
Кп, дБ |
6,02 |
13,06 |
19,08 |
25,11 |
29,54 |
36,16 |
37,5 |
41,02 |
43,52 |
47,04 |
67,04 |
69,54 |
73,06 |
|
N, дБ |
|
85,10545 |
|
|||||||||||
Uвых. ген. =40dB Гранит 8
F вх, кГц |
0,1 |
0,3 |
0,5 |
1 |
2 |
3 |
3,4 |
4 |
5 |
10 |
50 |
100 |
150 |
|
Uвх, В |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
Uвых, В |
40 |
18 |
6,6 |
4 |
3,2 |
1,6 |
1,4 |
0,9 |
0,6 |
0,76 |
0,12 |
0,7 |
0,6 |
|
Uвых норм., В |
1 |
0,45 |
0,165 |
0,1 |
0,08 |
0,04 |
0,035 |
0,023 |
0,015 |
0,019 |
0,003 |
0,018 |
0,015 |
|
Кп |
2 |
4,44 |
12,12 |
20 |
25 |
50 |
57,14 |
88,89 |
133,33 |
105,26 |
666,67 |
114,29 |
133,33 |
|
Кп, дБ |
6,02 |
12,96 |
21,67 |
26,02 |
27,96 |
33,98 |
35,14 |
38,98 |
42,5 |
40,45 |
56,48 |
41,16 |
42,5 |
|
N, дБ |
|
74,53997 |
|
|||||||||||
Uвых. ген. =60dB Гранит 8
F вх, кГц |
0,1 |
0,3 |
0,5 |
1 |
2 |
3 |
3,4 |
4 |
5 |
10 |
50 |
100 |
150 |
|
Uвх, В |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
|
Uвых, В |
8 |
2,2 |
1,6 |
1 |
0,44 |
0,22 |
0,2 |
0,12 |
0,08 |
0,081 |
0,06 |
0,044 |
0,054 |
|
Uвых норм., В |
1 |
0,275 |
0,2 |
0,125 |
0,055 |
0,027 |
0,025 |
0,015 |
0,01 |
0,01 |
0,008 |
0,006 |
0,007 |
|
Кп |
1,13 |
4,09 |
5,63 |
9 |
20,45 |
40,91 |
45 |
75 |
112,5 |
111,11 |
150 |
204,55 |
166,67 |
|
Кп, дБ |
6,02 |
12,24 |
15 |
19,08 |
26,22 |
32,24 |
33,06 |
37,5 |
41,02 |
40,92 |
43,52 |
46,22 |
44,44 |
|
N, дБ |
|
63,52183 |
|
|||||||||||

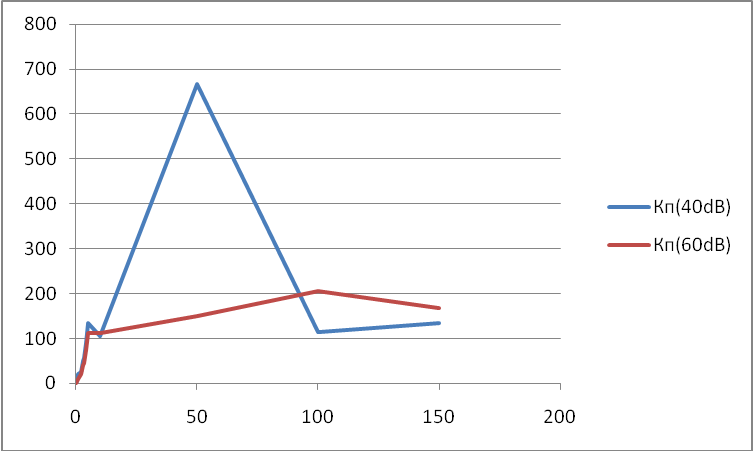

График МП-1А

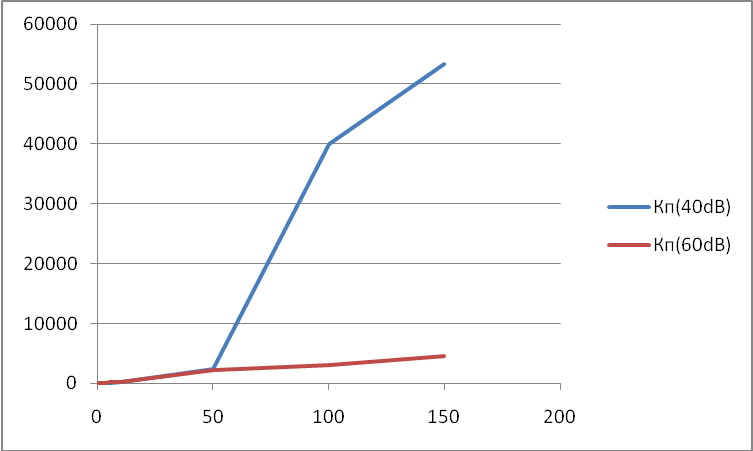

График КОРУНД

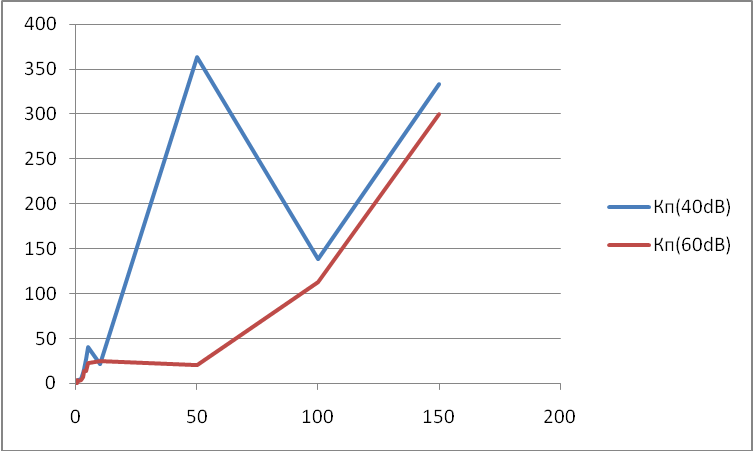

График Гранит 8
