Аббревиатура OFDM расшифровывается как Orthogonal frequency-division multiplexing. В русскоязычной литературе встречается несколько различных переводов, несущих, в принципе, один смысл: OFDM — это механизм мультиплексирования (уплотнения) посредством ортогональных поднесущих. В статье описаны плюсы и минусы механизма OFDM. Рассмотрен принцип функционирования с физико-математической позиции. Статья содержит вводное описание радиофизических терминов, необходимых для понимания материала широкому кругу читателей. Иллюстраций: 18, символов: 27 399, строк кода: 99. В спецификациях новейших телекоммуникационных проводных и беспроводных стандартов всё чаще можно встретить использование OFDM технологии. Высокую популярность обеспечивают, диктуемые временем, требования к архитектурам радиосистем. OFDM механизм обладает рядом свойств, позволяющих удовлетворять тенденциям времени. Разработанная ещё в 60-х годах прошлого века, технология стала доступна для применения лишь относительно недавно. Материалов по тематике OFDM достаточное количество на русском языке. На Хабре, например, можно почитать хорошую статью от компании Yota. Список некоторых источников приведён в конце статьи. Изложение материала рассчитано на читателей с разным уровнем подготовки. Поэтому, для того, чтобы говорить на общем языке, в первой половине статьи изложен вводный материал. Опытный же читатель может перейти сразу ко второй половине статьи, где речь пойдёт непосредственно об OFDM. Для тех, кого интересует только ответ на вопрос, поднятый в заголовке, можно прочитать лишь пару первых абзацев ниже.

Почему же WiMax и lte используют ofdm?

Секрет кроется в особенностях технологии, кратко можно выделить основные положительные и отрицательные стороны: Плюсы

• Высокая эффективность использования радиочастотного спектра, объясняемая почти прямоугольной формой огибающей спектра при большом количестве поднесущих.

• Простая аппаратная реализация: базовые операции реализуются методами цифровой обработки.

• Хорошее противостояние межсимвольным помехам (ISI — intersymbol interference) и интерференции между поднесущими (ICI — intercarrier interference). Как следствие — лояльность к многолучевому распространению.

• Возможность применения различных схем модуляции для каждой поднесущей, что позволяет адаптивно варьировать помехоустойчивость и скорость передачи информации.

Минусы

• Необходима высокая синхронизация частоты и времени.

• Чувствительность к эффекту Доплера, ограничивающая применение OFDM в мобильных системах.

• Не идеальность современных приёмников и передатчиков вызывает фазовый шум, что ограничивает производительность системы.

• Защитный интервал, используемый в OFDM для борьбы с многолучевым распространением, снижает спектральную эффективность сигнала.

Несмотря на все недостатки, OFDM является отличным решением для архитектур современных сетей, работающих в условиях мегаполиса. Технический прогресс и динамика рынка постоянно толкают производителей совершенствовать существующие технологии. В результате появляются устройства, использующие в своей основе различные модификации OFDM. Однако ядро и заложенные в него принципы остаются те же. Поверхностно основы функционирования OFDM технологии рассмотрены в данной статье.

Шаг 1. О спектрах

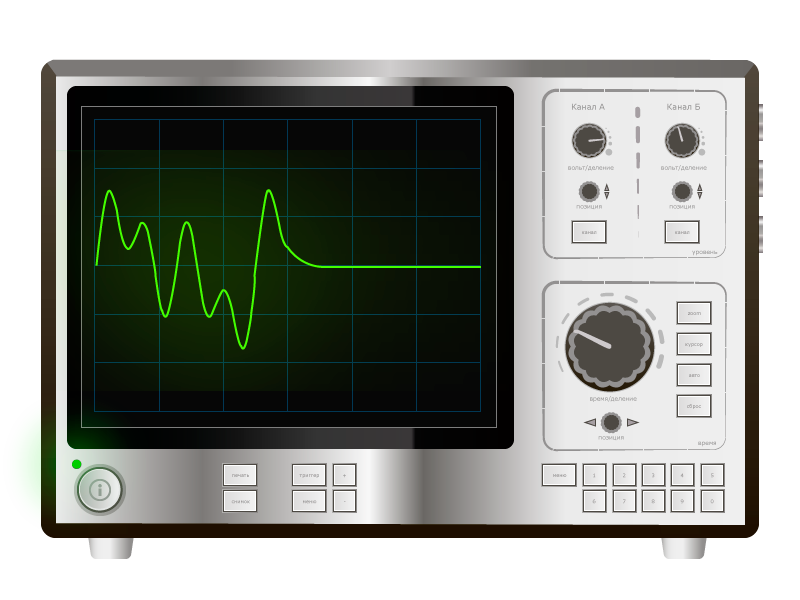

Расмотрим сигнал, показанный на рисунке ниже. Для удобства приведён лишь один период (одно цикл повторения) сигнала. Сигнал представляет собой изменение во времени напряжения в какой-нибудь точке электрической цепи. Создание, передача и приём такого рода изменений и являются сутью радиоэлектроники. Глядя на изменение во времени напряжения, можно сделать ряд выводов. Если это, например, сигнал с датчика, то график описывает динамику измеряемой величины. Однако современная радиотехника в большей степени говорит на языке спектров. Помочь осознать это понятие может рисунок ниже. Сигнал, наблюдаемый на осциллографе (предыдущая картинка) можно разложить на элементарные колебания. Более того, любой физически наблюдаемый сигнал, можно подвергнуть такому разложению. Под элементарными колебаниями понимаются сигналы, математически описываемые функциями синус или косинус. На самом деле синус и косинус по сути один и тот же сигнал, только немного сдвинутый во времени. Если пустить по проводу одновременно все эти элементарные сигналы, то при измерении можно увидеть первоначальный «сложный» сигнал. Функции типа синуса называют гармоническими. Поэтому, их часто именуют в составе «сложного» сигнала гармониками. У каждого сигнала есть свой уникальный набор гармоник. Этот набор гармоник называют спектром сигнала. Изучением гармоник сигнала занимается спектральный (гармонический) анализ.
