Фгоу впо «башкирский государственный аграрный университет»

Факультет: «Механизация сельского хозяйства»

Кафедра: «Технология металлов и ремонт машин»

Специальность: «Механизация сельского хозяйства»

Форма обучения: очная

Курс, группа: 1,1

Вариант 1

Иванов иван иванович расчетно-графическая работа

по разделу «Металловедение и термическая обработка»

«К защите допускаю»

Руководитель:

к.т.н., профессор Левин Э.Л.

_________________________

_________________________

(подпись)

«___» ____________ 200_ г.

Оценка при защите:

_________________________

_________________________

(подпись)

«___» _____________ 200_ г.

Уфа 200_

ОГЛАВЛЕНИЕ

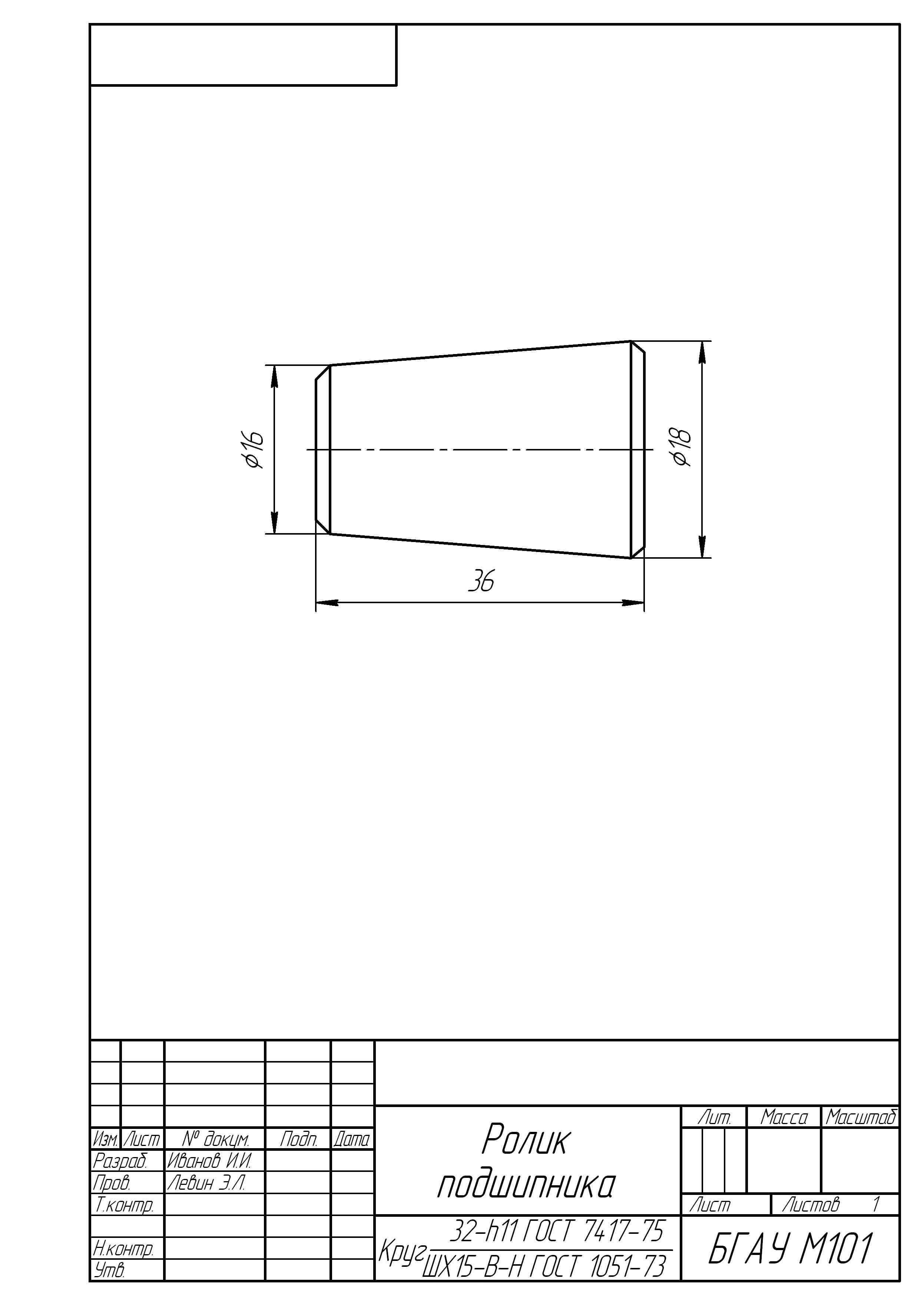

1 ЧЕРТЁЖ ДЕТАЛИ 3

2 ИСХОДНЫЕ ДАННЫЕ 4

3 ХАРАКТЕРИСТИКА ДЕТАЛИ 4

4 АНАЛИЗ УСЛОВИЙ РАБОТЫ ДЕТАЛИ 4

5 ХАРАКТЕРИСТИКА ЗАДАННОЙ МАРКИ СТАЛИ 5

6 ВЫБОР ВИДА И СПОСОБА ТЕРМИЧЕСКОЙ ОБРАБОТКИ 5

7 ВЫБОР ПОСЛЕДОВАТЕЛЬНОСТИ ВСЕХ ОПЕРАЦИЙ ТЕРМИЧЕСКОЙ ОБРАБОТКИ 7

8 НАЗАНАЧЕНИЕ РЕЖИМОВ ОКОНЧАТЕЛЬНОЙ ТЕРМИЧЕСКОЙ ОБРАБОТКИ 7

9 ВЫБОР ОБОРУДОВАНИЯ 8

10 ТЕХНОЛОГИЧЕСКАЯ (ОПЕРАЦИОННАЯ) КАРТА 9

11 РАЗРАБОТКА МЕРОПРИЯТИЙ ПО БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ 9

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

2 Исходные данные

Наименование детали - ролик конического подшипника;

Марка стали - ШХ15;

Тип производства - массовый.

3 Характеристика детали

Ролик роликового подшипника представляет собой усечённый конус, имеющий фаски по обеим торцевым поверхностям. Изго­тавливается точением из калиброванного круглого проката, кото­рый и является заготовкой для ролика.

4 Анализ условий работы детали

Подшипники - опоры вращающихся валов, осей и т.д., распо­ложенные внутри узлов. При их замене требуется разборка всего узла. От их состояния зависят зазоры в сопряжениях других дета­лей, их взаимное расположение, интенсивность изнашивания. Ро­лик - деталь ответственная.

Ролики подшипника перекатываются по беговым дорожкам наружной и внутренней обойм. Подвергаются воздействию высо­ких контактных удельных нагрузок. При работе возникают пере­менные (циклические) контактные напряжения и может возникать контактная усталость металлов в виде выкрашивания поверхност­ных слоев.

Кроме того, ролики испытывают износ от трения. Износ уси­ливается наличием в смазке абразивных частиц (грязь, продукты износа). Поэтому материал ролика должен быть твердым, износо­стойким, выдерживать большие контактные нагрузки и обладать высокой контактной выносливостью. Обеспечить такие требования может легированная высококачественная сталь с высоким содер­жанием углерода (0,8... 1,2% С), после термической обработки на максимально высокую твердость - HRC 60... 65.
