Введение
В данной работе рассчитан и спроектирован привод (рисунок 1). Привод состоит из электродвигателя 1, клиноременной передачи 2, редуктора 3 и муфты 4. На рисунке 2 представлены исходные данные для расчета привода.
Рисунок 1 - Схема привода

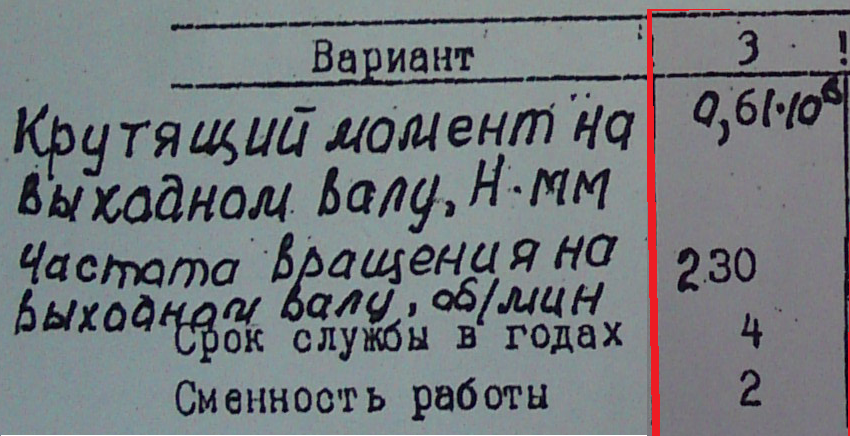

Рисунок 2 – Исходные данные
Редуктор 3 одноступенчатый, состоит из прямозубой цилиндрической передачи. Редуктор спроектирован по моменту и частоте вращения на выходном валу.
1 Подбор электродвигателя
1.1 Определение кпд привода и подбор электродвигателя
Мощность на выходном валу привода:
Pвых = Tвых·(π·nвых)/30 = 610·(π·230)/30 = 14692.2 (Вт), (1.1)
где Твых - крутящий момент на муфте;
nвых - частота вращения муфты.
Коэффициент полезного действия привода:
η = ηП·ηМ·ηкр·ηПК2 = 0.97·0.98·0.95·0.992 = 0.885, (1.2)
где ηП = 0.97 - КПД цилиндрической передачи [1,6];
ηм = 0.98 - КПД муфты [1,6],
ηПК = 0.99 - КПД подшипников качения [1,6],
ηкр = 0.95 - КПД клиноременной передачи [1,6].
Требуемая мощность электродвигателя [1,5]:
Pэд = Pвых/η = 14692.2/0.885 = 16601.36 (Вт), (1.3)
Выбираем двигатель RAM180M4. Трехфазный асинхронный двигатель общего применения. Двигатель с короткозамкнутым ротором с алюминиевой станиной. Мощность и габариты в соответствии с DIN 42673. Степень защиты IP55. Технические данные представлены в таблице 1.1.
Т а б л и ц а 1.1 – Технические данные двигателя RAM180M4
nЭД, об/мин |
nточн, об/мин |
P, кВт |
dвала, мм |
3000 |
2940 |
18,5 |
42 |
Передаточное отношение привода:
uп = nточн/nвых = 2940/230 = 12.783, (1.4)
Передаточное отношение клиноременной передачи:
(1.5)
тогда передаточное отношение редуктора будет равно:
uр = uп/uкр = 6.348/2.22 = 4.06. (1.6)
1.2 Распределение частот вращения и крутящих моментов на валах
привода
Частоты вращения валов:
n1 = nточн = 2940 (об/мин) (1.7)
n2 = n1/uкр = 2940/3.15 = 933.33 (об/мин) (1.8)
n3 = nвых = 230 (об/мин) (1.9)
Крутящие моменты:
T1 = Tвых/(η∙uп) = 610/(0.885∙12.783) = 53.92 (Нм) (1.10)
T2 = T1∙uкр/(ηкр·ηПК) = 53.92∙3.15/(0.95∙0.99) = 180.6 (Нм) (1.11)
T3 = 610 (Нм) (1.12)
Мощности:
N1 = Nдв = 18.5 (кВт) (1.13)
N2 = N1·ηкр·ηпк = 18.5·0.95·0.99 = 17.4 (кВт) (1.14)
N3 = N2·ηпк·ηп·ηм = 17.4·0.99·0.97∙0.98 = 16.375 (кВт) (1.15)
Т а б л и ц а 1.2 – Параметры валов привода
Параметры валов привода |
n, об/мин |
T, Н∙м |
N, кВт |
Вал двигателя (1) |
2940 |
53.92 |
18.5 |
Ведущий вал редуктора (2) |
933.33 |
180.6 |
17.4 |
Ведомый вал редуктора (3) |
230 |
610 |
16.375 |
1.3 Требуемая долговечность привода
Требуемую долговечность определим по формуле:
L = 8760∙Л∙Кс = 8760∙4∙0.67 = 23477 (часов) (1.16)
где Л = 4 – количество лет работы привода;
Кс =0.67 – коэффициент сменности работы привода для работы в 2 смены.
2 Расчет передач привода
2.1 Расчет передачи редуктора
2.1.1 Выбор материалов и термообработки
В качестве материла для шестерни принимаем сталь 40Х, улучшение; твердость 269…302 HB. Для зубчатого колеса сталь 40ХН, улучшение; твердость 235…262 HB [2].
2.1.2 Определение допускаемых контактных напряжений
Допускаемые контактные напряжения для шестерни [H]1 или колеса [H]2:
(МПа), (2.1)
где SH – коэффициент безопасности (SH1 = 1.1, SH2 = 1.1);
H0 – предел контактной выносливости (H01 = 640 МПа, H02 = 567 МПа);
ZN – коэффициент, учитывающий ресурс и режим работы, определяемый из условия для шестерни или колеса, находится в пределах 1 £ ZN £ 2.6 при SH = 1,1:
, (2.2)
где NH0 – базовое число циклов перемены напряжений, определяемое по формуле:
NH0 = 30HB2,4 12107; (2.3)
NHE – эквивалентное число циклов, соответствующее:
NHE = NHKHE = 60nwnL, (2.4)
где nw – число зацеплений, в которое входит шестерня или колесо за один оборот, в нашем случае nw = 1;
n – соответствующая частота вращения, мин-1;
L – ресурс привода, час;
При nш = 933.33 об/мин и nк = 230 об/мин, L = 23477 ч находим эквивалентное число циклов для шестерни и колеса:
NHE1 = 60nwnшL = 60·1·933.33·23477 = 131.5·107, (2.5)
NHE2 = 60nwnкL = 60·1·230·23477 = 32.4·107; (2.6)
Зная твердость поверхности зубьев шестерни и колеса, найдем базовое число циклов перемены напряжений:
NH01 = 30HB2,4 = 30·2852.4 = 2.34·107, (2.7)
NH02 = 30HB2,4 = 30·2482.4 = 1.67·107 (2.8)
При NH0 < NHE принимаем
Найдем допускаемые контактные напряжения:
(2.9)
(2.10)
Допускаемые контактные напряжения для передачи принимаем по минимальному значению: [H] = 515 (МПа).
