Центр тяжести плоских фигур
2.5.11. От пластины в виде прямоугольного треугольника ОАВ (рис. 347) отсечен треугольник СDВ. Определить центр тяжести оставшейся части OADC, если СВ = а/3, ОА = ОВ = а. Ответ: хС = 5а/18; уС = 1За /3.
Рис. 347 Рис. 348
2.5.12. Из однородной пластины (рис. 348) в виде квадрата ABCD со стороной а вырезан квадрат AB1C1D1 так, что стороны обоих квадратов параллельны. Какова должна быть сторона а1 меньшего квадрата для того, чтобы центр тяжести оставшейся после выреза части
совпал с точкой С1? Ответ: .
2.5.13. Определить в см координату хC центра тяжести однородной пластины, которая имеет вид прямоугольного треугольника ABD, если известны координаты вершин ХA = ХB = 3 см, XD = 9 см. (5)
2.5.14. При каком расстоянии h от однородной пластины ABD (рис. 349) до оси Ох координата уC центра тяжести пластины равна 0,3 м, если BD = 0,3 м. (0,2)
Рис. 349 Рис. 350 Рис. 351
2.5.15. Определить в см3 статический момент площади ромба (рис. 350) относительно оси Ох, если сторона b = 8 см. (192)
2.5.16. Однородная пластина ABDE имеет вид ромба (рис. 351) со стороной b = 0,2 м. Определить координату уC центра тяжести ромба, если расстояние d от основания АЕ до оси Ох равно 0,1 м. (0,187)
2.5.17. Определить координату уC центра тяжести площади фигуры ABDEFG, стороны которой параллельны координатным осям (рис. 352). Размеры на рисунке заданы в м. (1,19)
Рис. 352 Рис. 353 Рис. 354
2.5.18. Определить координату хС центра тяжести площади кругового сектора ОАВ (рис. 353), если радиус r = 0,6 м, а угол α = 30°. (0,382)

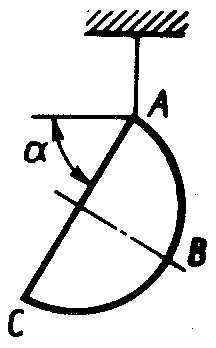

2 .5.19. Однородная пластина АВС в виде полукруга (рис. 354) подвешена за вершину А. Определить в градусах угол α между горизонтальной осью и диаметром полукруга.( 67,0)
Рис. 355 Рис. 356

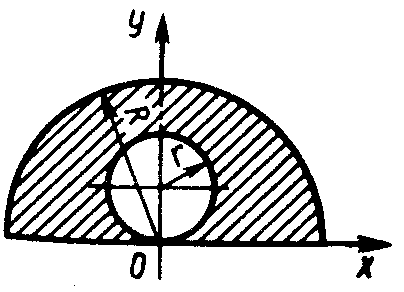

2.5.20. Определить координату центра тяжести уC заштрихованной площади фигуры (рис. 355), если даны радиусы окружностей: R = 0,99 м, r = 0,33 м. (0,446)
2.5.21. Из однородной пластины в виде треугольника ОАВ (рис. 356) с основанием OВ = 60 см и высотой ОА = 45 см вырезан полукруг радиуса r = 20 см. Определить в см координату xC оставшейся части треугольника. (20)
Центр тяжести тел
2.5.22*. Танкер водоизмещением 20 000 т в результате полученной подводной пробоины принял 600 т забортной воды в танк (отсек) с координатами центра тяжести x1 = 20 м, y1 = 8м, z1 = 2 м относительно координатных осей с началом в старом центре тяжести танкера. Для частичного выравнивания крена и дифферента (т. е. для устранения поворота судна вокруг продольной и поперечной осей) было принято дополнительно 400 т воды в танк с координатами центра тяжести х2 = - 25 м, у2 = 10 м, z2 = 1 м. Определить новые координаты центра тяжести танкера.
Ответ: xC = 9,5 см; уC = 3,8 см; zC = 7,6 см.
2.5.23*. Водоизмещение судна 1500 т. Определить новые координаты центра тяжести судна при заполнении носовой цистерны забортной водой плотностью ρ = 1,03 Н/м3, если объем цистерны V = 40 м3, а координаты центра тяжести цистерны х = 2 м, у = 30 м, z =1,5 м. До заполнения цистерны центр тяжести судна находился в начале координат.
Ответ: хС = 0,053 м; уС = 0,8 м; zC = 0,04 м.
2.5.24*. Как изменится абсцисса хС общего центра тяжести корабля водоизмещением 1500 т, если поменять местами два груза, находящихся в диаметральной плоскости и отстоящих друг от друга по горизонтали на расстоянии s = 15 м? Массы грузов равны 10 и 2 т (ось Ох направлена на нос, более легкий груз был ближе к носу).
Ответ: ΔхС = 8 см (к носу).

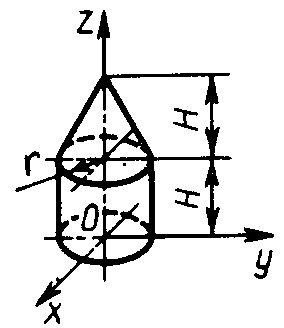

2.5.25. Статический момент относительно плоскости Оху тела (рис. 357), состоящего из однородных цилиндра и конуса, равен 0,166 м4 . Определить координату zC центра тяжести тела, если радиус цилиндра r = 0,4 м и высота Н = 0,6 м. (0,413)
2.5.27. Тело состоит из однородного конуса 1 и однородного цилиндра 2 одинаковой высоты H (рис.358). Принимая удельные веса конуса и цилиндра соответственно равными γ1 и γ2. определить отношение γ1/γ2, при котором координата xC центра тяжести тела равна нулю. (6)
2 .5.28. Определить высоту Н однородного прямоугольного параллелепипеда (рис. 359) из условия, чтобы центр тяжести тела, состоящего из однородных призмы и параллелепипеда, находился в плоскости ABCD. Высота призмы H1 = 1,2. (0,490)
Рис. 357 Рис. 358 Рис. 359
2 .5.29. Определить координату уC центра тяжести однородного твердого тела (рис. 360), если даны следующие размеры: r = 0,2 м, а = 0,5 м, b = 1,5м, с = 1,8м. (0,762)
Рис. 360 Рис. 361 Рис. 362
2.5.30. Определить высоту Н однородного цилиндра (рис. 361), при которой ось симметрии тела, состоящего из двух цилиндров и подвешенного в точке А, будет горизонтальной. Высота цилиндра H1 = 0,5 м, радиус R = 3r. (1,5)
2.5.31. Определить координату zC центра тяжести однородного тела (рис. 362), состоящего из конуса и цилиндра, если высота H1 = 2H = 0,4. (0,18) 2.5.29. Определить координату zC центр тяжести однородного тела (рис. 363), состоящего из прямоугольного параллелепипеда и призмы, если высота
H1 = 3H = 1,2 м. (0,45)
Рис. 363 Рис. 364 Рис. 365
2.5.32. Определить радиус R однородного конуса из
условия, чтобы центр тяжести однородного тела, состоящего из прямоугольного параллелепипеда и конуса, находился в плоскости ABCD (рис. 364). Высота H1 = 3Н, размер а = 2 м. (0,92)
2.5.33. Определить высоту H однородного конуса (рис. 365), при которой ось симметрии тела, состоящего из конуса и однородного цилиндра и подвешенного в точке А, будет горизонтальной. Высота H1= 0,3 м. (0,735)
