ЗАЛЕЖИ С ПЛАСТОВЫМ ДАВЛЕНИЕМ ОТЛИЧАЮЩИМСЯ ГИДРОСТАТИЧЕСКОМУ
Начальное пластовое давление в водоносных пластах, а также на ВНК и ГВК залежей, вертикальный градиент которого выходит за пределы значений этого показателя, характерных для пластового давления, соответствующего гидростатическому, называется давлением, отличающимся от гидростатического.
При |
gradp |
> |
0,013 |
пластовое |
давление |
обычно |
считают |
сверхгидростатическим (СГПД).
Наличие в пластах-коллекторах СГПД можно объяснить тем, что на
определенном этапе геологической истории резервуар получает повышенное количество жидкости в связи с превышением скорости ее поступления над скоростью оттока.
Сверхгидростатическое пластовое давление характерно для элизионных водонапорных систем. В таких системах напор создается за счет выжимания вод из вмещающих пласты-коллекторы уплотняющихся осадков и пород и частично
за счет уплотнения самого коллектора под влиянием геостатического давления, возрастающего в процессе осадконакопления, или в результате геодинамического давления при тектонических напряжениях.
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА vk.com/club152685050 | vk.com/id446425943
ЗАЛЕЖИ С ПЛАСТОВЫМ ДАВЛЕНИЕМ ОТЛИЧАЮЩИМСЯ ГИДРОСТАТИЧЕСКОМУ
Вместе с водами, выжимаемыми из породы-коллектора, последним передается часть геостатического давления. При этом пластовое давление повышается по
сравнению с нормальным гидростатическим Рпл.г на величину Рдоп.
Рпл= Рпл.г+ Рдоп. ; где Рдоп.=Vдоп/ в Vв
Vдоп.- превышение количества поступающей в пласт-коллектор воды над количеством ее, удаляющимся в область разгрузки;
в - коэффициент сжимаемости воды;
Vв - общий объем воды в пласте-коллекторе.
vk.com/club152685050 | vk.com/id446425943
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА vk.com/club152685050 | vk.com/id446425943
ТЕМПЕРАТУРА В НЕДРАХ
Известно, что в недрах месторождений температура возрастает с глубиной, начиная от так называемого нейтрального слоя с неизменной температурой. Продуктивные пласты имеют природную (начальную)
температуру, значение которой определяется закономерностями изменения температуры по разрезу месторождения.
Замеры температур в скважинах производят либо максимальным термометром, либо электротермометром.
Замеры температуры можно производить в скважинах, закрепленных обсадными трубами и не закрепленными ими. Перед замером скважина должна быть оставлена в покое на 20-25сут для того, чтобы в ней
восстановился нарушенный бурением или эксплуатацией естественный температурный режим.
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА vk.com/club152685050 | vk.com/id446425943
ТЕМПЕРАТУРА В НЕДРАХ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ
Известно, что в недрах месторождений температура возрастает с глубиной, начиная от так называемого нейтрального слоя с неизменной температурой. Продуктивные пласты имеют природную (начальную)
температуру, значение которой определяется закономерностями изменения температуры по разрезу месторождения.
Замеры температур в скважинах производят либо максимальным термометром, либо электротермометром.
Замеры температуры можно производить в скважинах, закрепленных обсадными трубами и не закрепленными ими. Перед замером скважина должна быть оставлена в покое на 20-25сут для того, чтобы в ней
восстановился нарушенный бурением или эксплуатацией естественный температурный режим.
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА vk.com/club152685050 | vk.com/id446425943
ТЕМПЕРАТУРА В НЕДРАХ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ
Данные замеров температур могут быть использованы для определения
геотермической ступени и геотермического градиента.
Геотермическую ступень, т. е. расстояние в метрах, при углублении на которое температура пород закономерно повышается на 1 °С, определяют по
формуле
G -геотермическая ступень, м/0С
h - глубина слоя с постоянной температурой, м Н - глубина места замера температуры, м Т - температура на глубине, 0С
t - средняя годовая температура воздуха на поверхности, 0С
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА vk.com/club152685050 | vk.com/id446425943
ТЕМПЕРАТУРА В НЕДРАХ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ
По данным температурных исследований строят термограмму, т.е.
кривую, отражающую рост естественной температуры пород с увеличением глубины. Такие термограммы называют геотермами. Сочетание геотермы с литолого-стратиграфической колонкой скважины представляет собой геолого- геотермический разрез скважины.

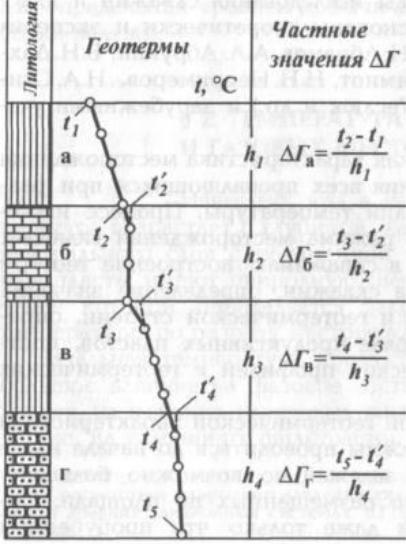

Геолого-геотермический разрез скважины (по ВА. Луткову):
а, б, в, г - литолого-стратиграфические
пачки пород
vk.com/club152685050 | vk.com/id446425943ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА
ТЕМПЕРАТУРА В НЕДРАХ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ
С помощью геолого-геотермического разреза скважины определяют значения геотермического градиента - частные и среднее взвешенное
Геотермический градиент ∆Г характеризует изменение температуры при изменении глубины на 100м. Г (Т T)100
H H
Зависимость между геотермической ступенью и геотермическим градиентом выражается соотношением: Г 100
G
Частным называют значение геотермического градиента в пределах литолого-
стратиграфической пачки, характеризующейся углом наклона соответствующего ей отрезка геотермы.
Среднее взвешенное значение геотермического градиента Г характеризует начальную температуру геологического разреза в целом от нейтрального слоя до забоя скважины: Средние взвешенные значения геотермических градиентов различны для геологических разрезов разных участков земной коры.
vk.com/club152685050 | vk.com/id446425943ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА
ТЕМПЕРАТУРА В НЕДРАХ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ
Наиболее полная температурная характеристика геологического разреза месторождения в целом или его определенной части может быть получена с помощью серии геолого-геотермических профилей

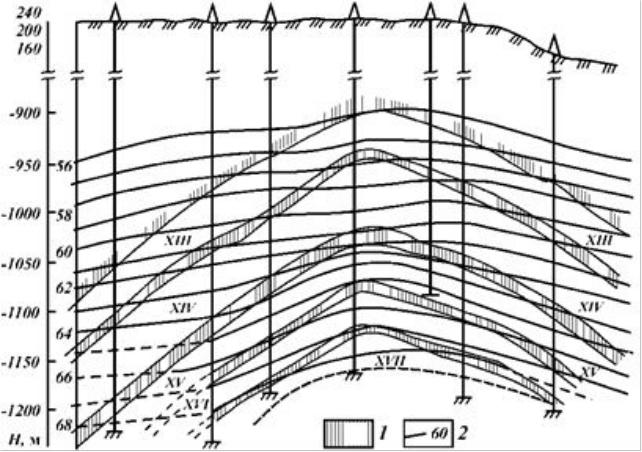

Схематический геолого-
геотермический профиль месторождения Узень (по В.А. Луткову):
1 — непроницаемые разделы между горизонтами; 2 — изотермы, °С; XIII — XVII — продуктивные
горизонты
vk.com/club152685050 | vk.com/id446425943ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАЛЕЖЕЙ НЕФТИ И ГАЗА
ТЕМПЕРАТУРА В НЕДРАХ НЕФТЯНЫХ И ГАЗОВЫХ МЕСТОРОЖДЕНИЙ
Изменение температуры продуктивного пласта по площади хорошо иллюстрируется геотермической картой (картой изотерм) по кровле пласта

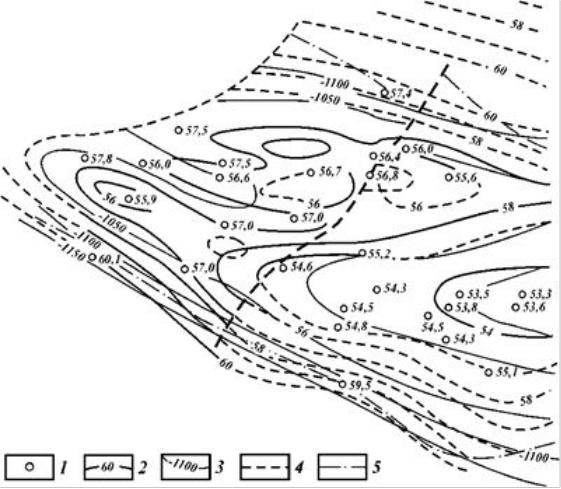

Геотермическая карта по кровле горизонта XIII месторождения Узень (фрагмент, по В.А. Луткову):
1 — скважины (цифры у скважин —
природная температура в кровле пласта, °С); 2 — изотермы, °С; 3 — изогипсы, м; 4 — предполагаемое дизъюнктивное
нарушение; 5 — внешний контур нефтеносности
