НЕФТЕГАЗОПРОМЫСЛОВАЯ ГЕОЛОГИЯ
.pdfvk.com/club152685050ГЕОФИЗИЧЕСКИЕ| vk.com/id446425943 МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН
ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН vk.com/club152685050 | vk.com/id446425943

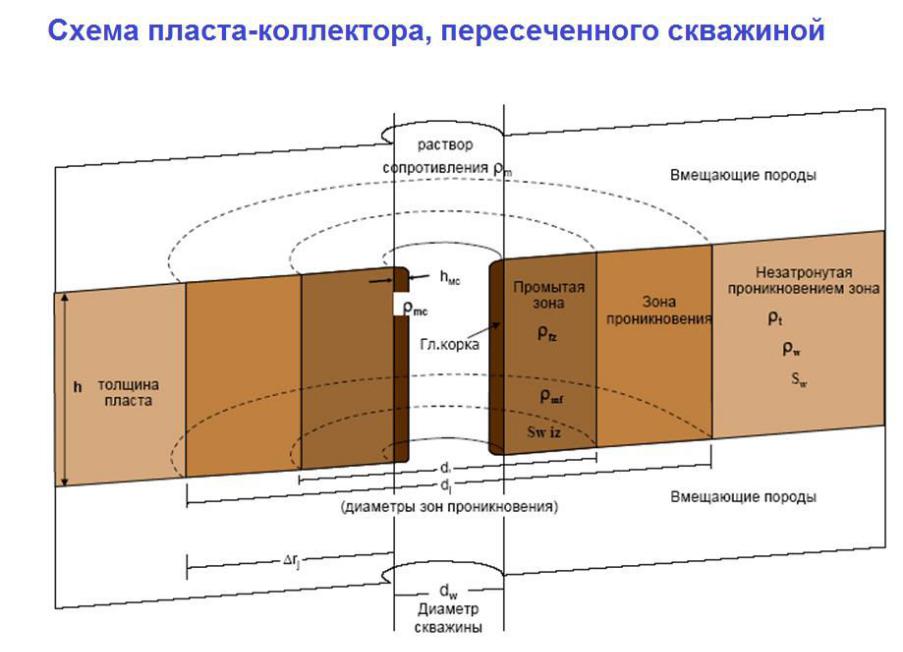

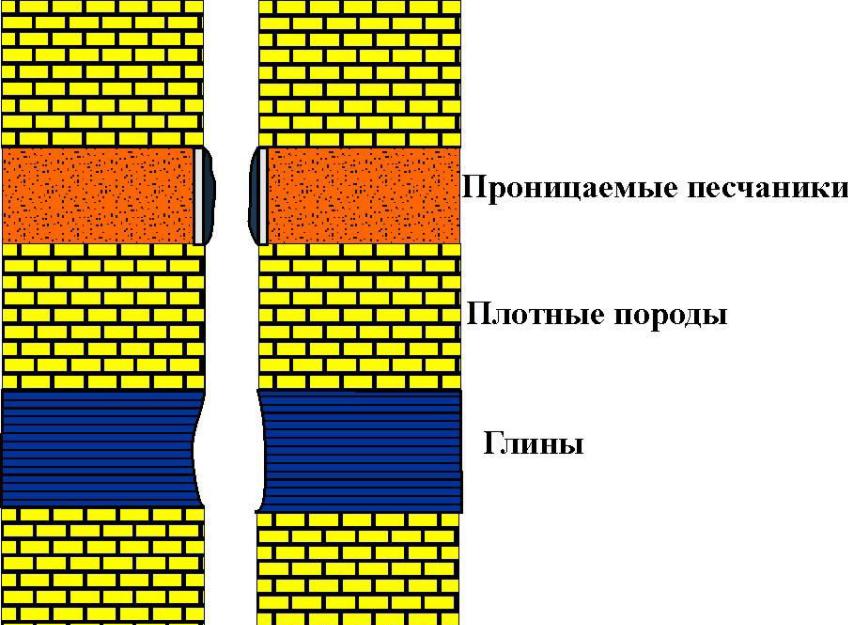

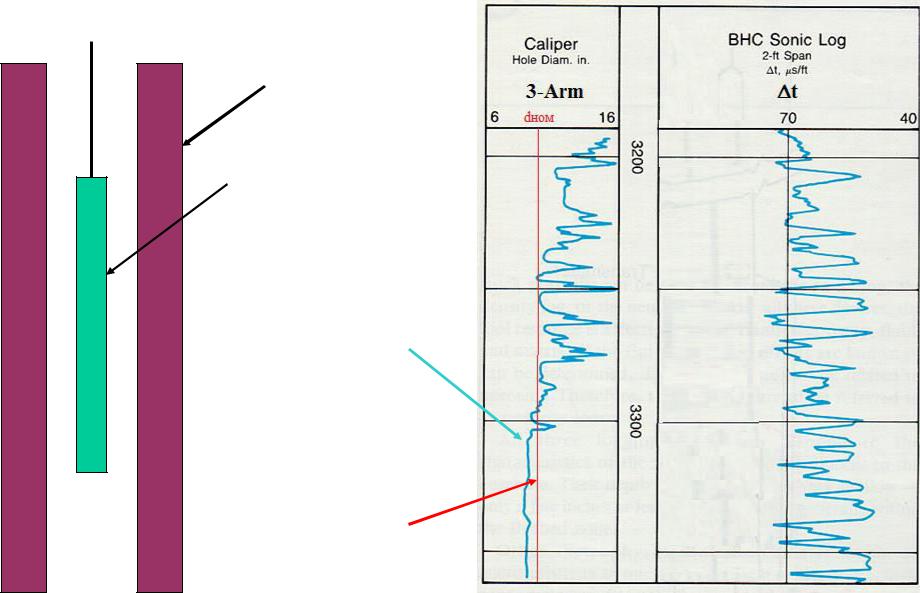

Изменение диаметра скважины
ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН vk.com/club152685050 | vk.com/id446425943
Разновидности электрического каротажа
Электрический каротаж (ЭК) основан на измерении электрического поля, самопроизвольно возникающего в скважине и ее окрестностях или создаваемого в скважине искусственно.
Разновидности ЭК отличаются друг от друга измеряемой величиной и характером электрического поля ( естественное или искусственное, электрическое или электромагнитное).
Наибольшее практическое значение имеют следующие виды ЭК:
а) каротаж потенциалов самопроизвольной поляризации (каротаж ПС);
б) каротаж сопротивление (КС), основанный на измерении кажущегося удельного сопротивления горных пород. Он может проводиться градиент- или потенциал-зондами – боковое
каротажное зондирование (БКЗ) несколькими зондами или стандартный каротаж одним зондом и ПС, зондами с фокусировкой тока – боковой каротаж, микроустановками – микрокаротаж (МК) и боковой микрокаротаж (БМК);
ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН vk.com/club152685050 | vk.com/id446425943
Разновидности электрического каротажа
в) индукционный каротаж (ИК), состоящий в измерении кажущейся удельной электропроводности горных пород:
г) диэлектрический каротаж (ДК), основанный на измерении кажущейся диэлектрической проницаемости.
Электрический каротаж основан на изучении
кажущегося удельного сопротивления пород (КС) и потенциала электрического поля (ПС) вдоль ствола скважины.
Удельное сопротивление горных пород изменяется в широких пределах - от долей до десятков и сотен тысяч омметров. Такое различие в удельных сопротивлениях горных
пород облегчает их изучение по данным электрического каротажа.
ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН vk.com/club152685050 | vk.com/id446425943

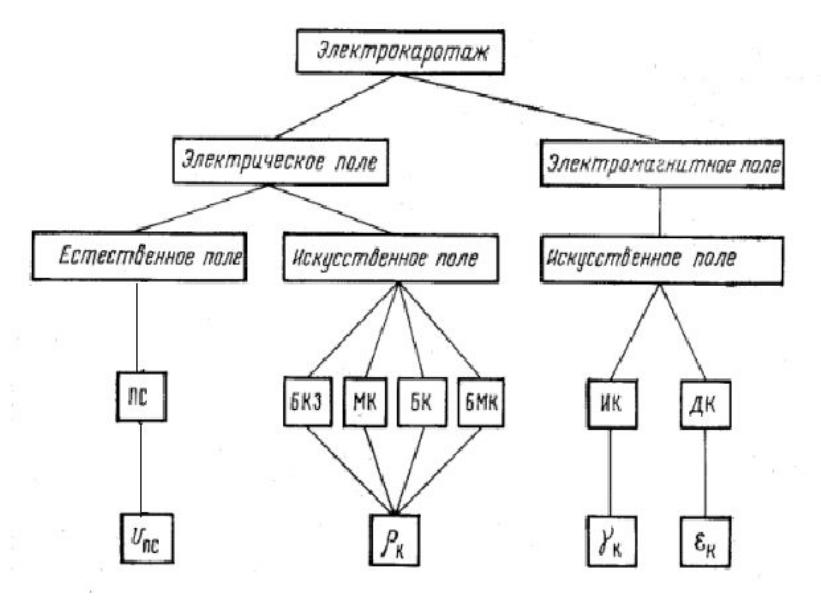

Классификация методов электрического каротажа
vk.com/club152685050ГЕОФИЗИЧЕСКИЕ| vk.com/id446425943 МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН

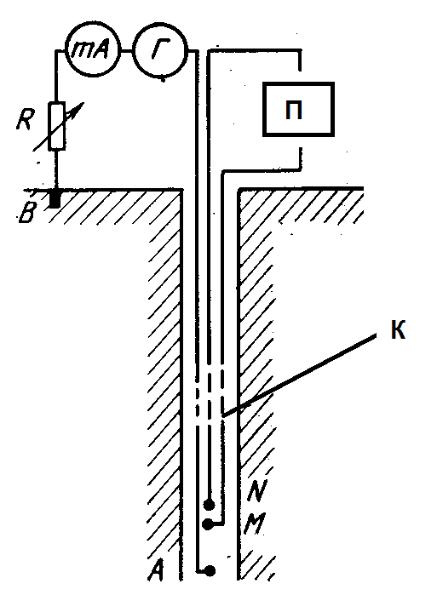

Схема измерения кажущегося удельного сопротивления А,В – токовые электроды;
M,N – измерительные электроды; П – измерительный прибор; К – трехжильный кабель;
МА – прибор для измерения силы тока в цепи.
ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН |
|
|
vk.com/club152685050 | vk.com/id446425943 |
|
|
(электрический каротаж) |
|
|
При электрическом каротаже одновременно с |
||
регистрацией КС записывается диаграмма ПС. |
|
|

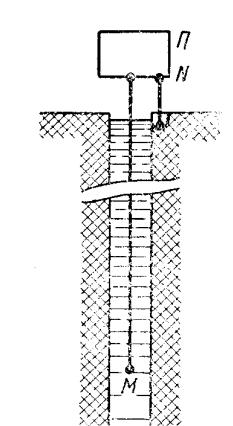

Измерение ПС сводится к замеру разности |
||
потенциалов между электродом М, который опущен в |
||
скважину, и электродом N, находящимся |
на |
|
поверхности . |
|
|
Точка записи измеряемой разности |
потенциалов |
|
относится к электроду М. |
|
|
Результаты измерений изображаются в |
виде |
кривой, |
показывающей относительное изменение величины естественного потенциала (в мв) по глубине скважины.
Кривая ПС способствует выделению в разрезе проницаемых пород и значительно облегчает изучение геологического разреза скважины.
Измеренные величины, представленные в виде кривых кажущегося удельного сопротивления КС и естественной поляризации ПС, образуют электрокаротажную диаграмму.
vk.com/club152685050ГЕОФИЗИЧЕСКИЕ| vk.com/id446425943МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН
(электрический каротаж)
При электрическом каротаже применяют зонды, различающиеся расстояниями между электродами и характером их взаимного расположения.
Зонды бывают двух типов: градиент-зонды и потенциал-зонды.
Для обозначения зонда записывают его электроды в порядке их расположения в скважине сверху вниз, проставляя между соответствующими им буквами расстояние в метрах . например, М2,5А0,25В обозначает градиент-зонд двухполюсный,
подошвенный, у которого верхний электрод является измерительным; на расстоянии 2,5 м ниже него расположен первый питающий электрод А и на расстоянии 0,25 м второй питающий электрод В.
Помимо рассмотренных методов электрических измерений, применяют боковое каротажное зондирование (БКЗ), получившее широкое развитие при каротаже скважин на нефтяных и газовых месторождениях.
ГЕОФИЗИЧЕСКИЕ МЕТОДЫ ИЗУЧЕНИЯ РАЗРЕЗОВ СКВАЖИН vk.com/club152685050 | vk.com/id446425943
Разновидности электрического каротажа
Зная силу тока, можно определить удельное сопротивление среды по формуле:
К U
где К - коэффициент зонда (м) I
U - разность потенциалов (мв) I - сила тока (ма)
При каротаже всегда приходится иметь дело с неоднородной средой, т.е. с пластами пород различного удельного сопротивления, и глинистым раствором, заполняющим скважину. Формулу для определения удельного сопротивления однородной среды используют и для среды неоднородной. Полученное при этом значение удельного сопротивления пород отличается от истинного, поэтому его называют кажущимся удельным
сопротивлением (КС)
