ИЗУЧЕНИЕ СТРУКТУРЫ ПОВЕРХНОСТЕЙ ЗАЛЕЖИ (геофизические методы)
К геофизическим методам поисково-разведочных работ относятся
сейсморазведка, электроразведка и магниторазведка.
Сейсмическая разведка основана на использовании закономерностей распространения в земной коре искусственно создаваемых упругих волн. Волны создаются одним из следующих способов:
1)взрывом специальных зарядов в скважинах глубиной до 30 м;
2)вибраторами;
3)преобразователями взрывной энергии в механическую.
Скорость распространения сейсмических волн в породах различной плотности неодинакова: чем плотнее порода, тем быстрее проникают сквозь нее волны. На границе раздела двух сред с различной плотностью
упругие колебания частично отражаются, возвращаясь к поверхности земли, а частично преломившись, продолжают свое движение вглубь недр до новой поверхности раздела.
ИЗУЧЕНИЕ ВНУТРЕННЕГО СТРОЕНИЯ ЗАЛЕЖИ vk.com/club152685050 | vk.com/id446425943
ИЗУЧЕНИЕ СТРУКТУРЫ ПОВЕРХНОСТЕЙ ЗАЛЕЖИ (геофизические методы)
Отраженные сейсмические волны улавливаются сейсмоприемниками.
Расшифровывая затем полученные графики колебаний земной поверхности, специалисты определяют глубину залегания пород, отразивших волны, и угол их наклона.

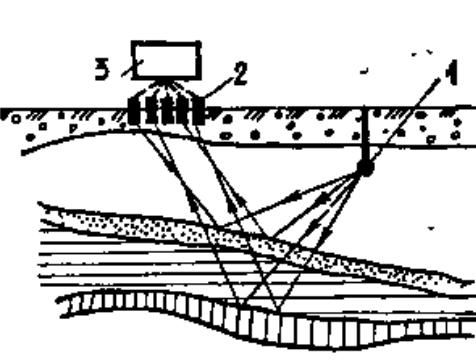

Принципиальная схема сейсморазведки :
1 - источник упругих волн;
2- сейсмоприемники;
3 - сейсмостанция
ИЗУЧЕНИЕ ВНУТРЕННЕГО СТРОЕНИЯ ЗАЛЕЖИ vk.com/club152685050 | vk.com/id446425943
ИЗУЧЕНИЕ СТРУКТУРЫ ПОВЕРХНОСТЕЙ ЗАЛЕЖИ (геофизические методы)

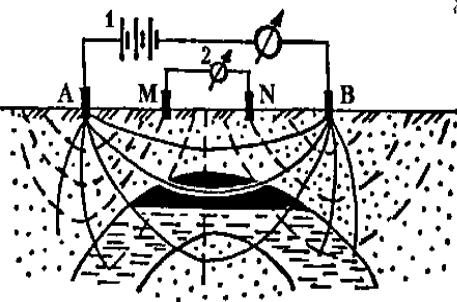

К геофизическим методам поисково-разведочных работ относятся
сейсморазведка, электроразведка и магниторазведка.
Магниторазведка основана на различной магнитной проницаемости горных пород. Наша планета - это огромный магнит, вокруг которого расположено магнитное поле. В зависимости от состава горных пород, наличия нефти и газа это магнитное поле искажается в различной степени. Часто магнитомеры
устанавливают на самолеты, которые на определенной высоте совершают облеты исследуемой территории Аэромагнитная съемка позволяет выявить антиклинали на глубине до 7 км, даже если их высота составляет не более 200-300 м.
Гравиразведка основана на зависимости силы тяжести на поверхности Земли от плотности горных пород. Породы, насыщенные нефтью или газом, имеют меньшую плотность, чем те же породы, содержащие воду. Задачей гравиразведки
является определение мест с аномалию низкой силой тяжести
3
4
ПластыБ
ИЗУЧЕНИЕ ВНУТРЕННЕГО СТРОЕНИЯ ЗАЛЕЖИ vk.com/club152685050 | vk.com/id446425943
ИЗУЧЕНИЕ СТРУКТУРЫ ПОВЕРХНОСТЕЙ ЗАЛЕЖИ (построение структурных карт)

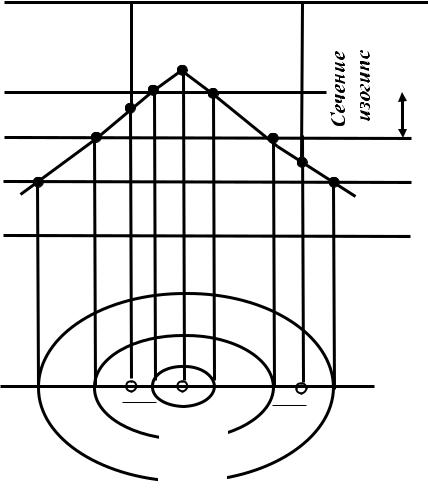

Формы верхней и нижней границ залежей изучаются с помощью структурных карт. Сечение между изогипсами выбирают в зависимости от
угла падения пластов высоты структуры, количества и качества исходной информации.
Конфигурация изогипс характеризует направления падения слоев, а плотность их расположения - углы наклона.

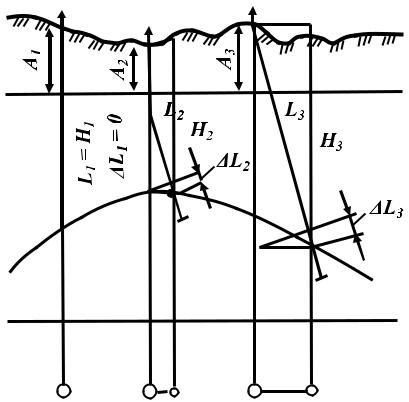

Для построения структурной карты кровли или подошвы горизонта необходимо нанести на план местоположение, точки пересечения поверхности стволами скважин и абсолютные отметки залегания поверхности в каждой точке. При определении положения на плане точки
наблюдения учитывают ее смещение от устья скважины в результате искривления ствола.
ИЗУЧЕНИЕ ВНУТРЕННЕГО СТРОЕНИЯ ЗАЛЕЖИ vk.com/club152685050 | vk.com/id446425943
ИЗУЧЕНИЕ СТРУКТУРЫ ПОВЕРХНОСТЕЙ ЗАЛЕЖИ (построение структурных карт)
Применяют два способа построения карт вручную:
•способ треугольников, используемый при картировании поверхностей залежей, приуроченных к ненарушенным структурам;
•способ профилей, целесообразный при картировании поверхностей залежей, приуроченных к структурам, расчлененным дизъюнктивными нарушениями на блоки.
При способе треугольников точки соседних скважин соединяют на плане линиями таким образом, что образуется система треугольников
Затем на каждой линии по правилу линейной интерполяции находят точки со значениями абсолютных отметок, кратными выбранной величине сечения между изогипсами. Линейная интерполяция предполагает, что
наклон линии, соединяющей две скважины, на всем ее протяжении постоянен.
