НЕФТЕГАЗОПРОМЫСЛОВАЯ ГЕОЛОГИЯ
.pdfvk.com/club152685050 | vk.com/id446425943
|
Выявление |
Районы с установленной |
1.Выявление условий залегания |
Прогнозные |
|
объектов |
или возможной |
нефтегазоперспективных комплексов. |
локализованные |
|
поискового |
нефтегазоносностью |
2.Выявление перспективных ловушек |
ресурсы Дл |
|
бурения |
|
|
|
|
|
3.Количественная оценка прогнозных |
|
|
|
|
|
|
|
|
|
|
локализованных ресурсов. |
|
|
|
|
4.Выбор объектов для детализациооных работ |
|
|
|
|
|
|
|
Подготовки |
Выявленные ловушки |
1.Детализация выявленных перспективных |
Перспективные |
оценочный- |
объектов к |
|
ловушек |
ресурсы До |
поисковому |
|
2.Количественная оценка перспективных |
|
|
бурения |
|
|
||
|
|
ресурсов на объектах, подготовленных к |
|
|
|
|
|
|
|
|
|
|
поисковому бурению |
|
Поисково |
|
|
3.Выбр объектов и определение их ввода в |
|
|
|
поисковое бурение |
|
|
|
|
|
|
|
|
|
|
|
|
|
Поиска и |
Подготовленные ловушки, |
1.Выявление в разрезе нефтегазоносных и |
Предварительно |
|
оценки |
открытые месторождения |
перспективных горизонтов коллеторов и |
оцененные запасы С2 |
|
месторождения |
(залежи) |
покрышек. |
и частично |
|
(залежей) |
|
2.Выделение, опробование и испытание |
разведанные запасы |
|
|
|
нефтегазоперсрективных пластов |
С1 |
|
|
|
3.Открытие месторождения и постановки запасов |
|
|
|
|
на Государственный баланс |
|
|
|
|
4.Выбор объектов для проведения оценочных |
|
|
|
|
работ |
|
|
|
|
5.Установление основных характеристик залежей |
|
|
|
|
6.Оценка запасов местрождения |
|
|
|
|
7.Выбор объекта разведки |
|
Разведочный |
Разведки и |
Промышленные |
1.Уточнение геологического строения и запасов |
Разведанные запасы |
пробной |
месторождения (залежи) |
залежей |
С1 |
|
|
эксплуатации |
|
2. Пробная эксплуатация |
|
|
|
|
|
|
vk.com/club152685050 | vk.com/id446425943
Слайд
ОСНОВНЫЕ КАТЕГОРИИ СКВАЖИН ПРИ БУРЕНИИ НА НЕФТЬ И ГАЗ

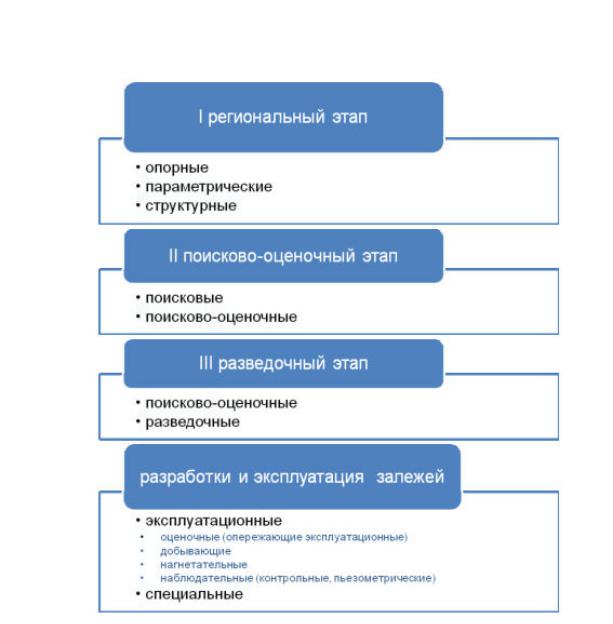

В соответствии с «Временной классификацией скважин, бурящихся при геологоразведочных работах и разработке нефтяных и газовых месторождений (залежей)» все скважины подразделяются на следующие категории (рис.1):
- опорные -параметрические -структурные Поисково-оценочные -разведочные -эксплуатационные -специальные
Опорные скважины бурят для изучения геологического строения и гидрогеологических условий крупных геоструктурных элементов (регионов), определения общих закономерностей распространения комплексов отложений, благоприятных для нефтегазонакопления, с целью выбора наиболее перспективных направлений геологоразведочных работ на нефть и газ.
В зависимости от геологической изученности и сложности решаемых задач опорные скважины подразделяются на две группы:
Первая группа – скважины закладываются в районах, не исследованных бурением для всестороннего изучения разреза осадочного чехла и установления возраста и вещественного состава фундамента.
Вторая группа – скважины, закладываемые в относительно изученных районах для всестороннего исследованиями нижней части разреза, ранее не вскрытой бурением.
Вторая группа – скважины, закладываемые в относительно изученных районах для всестороннего исследования нижней части разреза, ранее не вскрытой бурением, или уточнением геологического строения и перспектив нефтегазоносности района и повышения эффективности геологоразведочных работ на нефть и газ. Комплекс исследований этой группы скважин определяется проектом. Для неизученной части разреза комплекс исследований
Как правило, опорные скважины закладывают в благоприятных структурных условиях. Бурят их до фундамента, а в областях глубокого его залегания – до технически возможных глубин.
Результаты бурения и обработки материалов опорных скважин используются для подсчета прогнозных запасов нефти и газа.
Параметрические скважины бурят для изучения геологического строения, геолого-
геофизических характеристик разреза и оценки перспектив нефтегазоносности возможных зон нефтегазонакопления, выявления наиболее перспективных районов для поисковых работ.
Бурение параметрических скважин является ведущим видом региональных геолого-
геофизических исследований на нефть и газ в относительно изученных районах. Скважины этой категории следует закладывать в пределах локальных структур или на сейсморазведочных профилях.
Структурные скважины бурят: 1) для подтверждения и подготовки площадей (структур) к поисково-разведочному бурению, когда решение этих задач геофизическими методами
затруднительно и экономически нецелесообразно; 2) в сложных геологических условиях в комплексе с геофизическими методами для уточнения деталей строения площади, прослеживания нарушений,
vk.com/club152685050 | vk.com/id446425943
При формировании отчета по подсчету запасов, а также составлении документации на технологическую схему разработки месторождения (залежи), наряду с текстовыми документами, проводится формирование графического материала, включающего в себя набор различных структурных карт, разрезов, корреляционных схем, планшетов и т.п. Все принятые обозначения – линии, значки скважин должны быть едины и отвечать установкам рекомендаций по оформлению графических приложений к отчетам по пересчету запасов.
Вчастности, необходимо изображать скважины значками, которые определяют их категории,
атакже результаты опробования, испытаний и отражают техническое состояние скважин.
Слайд_12
Результаты опробования в обсаженных скважинах
Слайд_13
Характеристика пласта по данным промыслово-геофизических исследований в скважине
vk.com/club152685050 | vk.com/id446425943
vk.com/club152685050 | vk.com/id446425943
Дисциплина Нефтегазопромысловая геология. Лекция 3
Тема лекции:
Залежи углеводородов в статическом природном состоянии 1.Изучение формы залежи
Слайд_1
В изучении залежей большую роль играет моделирование внешней формы залежи. Форма определяется положением в пространстве различных геологических поверхностей, ограничивающих все породы (коллекторы и неколлекторы) продуктивного горизонта , включенные в общий объем залежи.
К числу таких поверхностей относятся:
-кровля и подошва залежи – верхняя и нижняя структурные поверхности, отделяющие продуктивный горизонт от непроницаемых покрывающих и подстилающих пластов;
-дизъюнктивные поверхности, обуславливающие смещение одновозрастных пород относительно друг друга;
-поверхности, разделяющие породы–коллекторы и породы-неколлекторы по
границам, связанными со сменой литологического состава пород, со стратиграфическим несогласием и др.:
-поверхности, разделяющие части продуктивного горизонта с разным характером насыщения их флюидами, т.е. поверхности ВНК, ГВК и ГНК.
Пересекающиеся граничные поверхности образуют линии, проекции которых на карте являются границами залежи, - линии дизъюнктивных нарушений, границы распространения коллекторов, контуры нефтегазоносности.
Определение положения поверхностей и их пересечений, обуславливающих общий обьем залежи (выполнение наблюдений и измерений, вычислений и графических построений) входит в общий объем процедуры геометризации залежи.
Слайд_2
Природные резервуары. Ловушки.
Природный резервуар – естественное вместилище нефти, газа и воды (внутри которого может происходить циркуляция подвижных веществ) форма которого обусловливается соотношением коллектора с вмещающими его плохо проницаемыми породами.
Выделяют три основных типа: пластовый, массивный, литологически
ограниченный со всех сторон (линзовидный)
Слайд_3
Пластовый резервуар (рис.1) представляет собой коллектор, ограниченный на значительной площади по кровле и подошве плохо проницаемыми породами.
vk.com/club152685050 | vk.com/id446425943
Особенностями такого резервуара является сохранение мощности и литологического состава на большой площади.

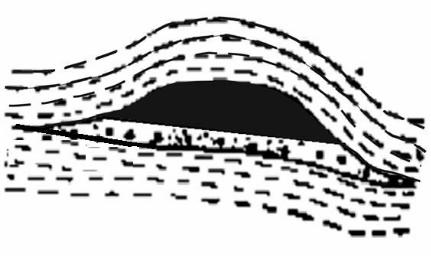

Рис.1. принципиальная схема пластового резервуара1-коллектор (песок) 2-плохо проницаемые породы (глины)
Слайд_4
Под массивным резервуаром понимают мощные толщи пород, состоящие из многих проницаемых пластов, не отделенных один от другого плохо проницаемыми породами (рис.2).

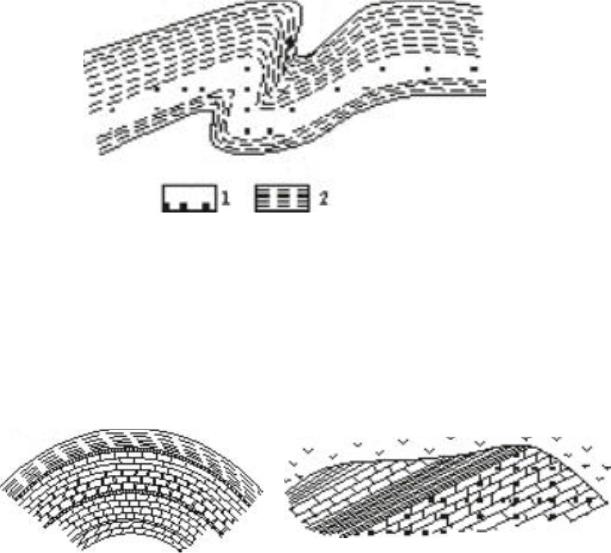

Рис.2.Схема однородного массивного |
Рис.3.Схема неоднородного массивного |
резервуара |
резервуара |
Большинство массивных резервуаров, особенно широко распространенных на платформах, представлено известняково-доломитизированными толщами. Для ряда
месторождений было установлено, что толща пород, представляющая собой единый резервуар, насыщенный газом, нефтью и водой, содержит породы различного литологического состава и различного литологического возраста. Критерием, позволяющим объединить мощную толщу пород в единый резервуар, является распределением в нем газа, нефти и воды по их удельным весам независимо от структуры, возраста и текстуры составляющих его пород. Слабопроницаемые породы покрывают всю эту толщу сверху. По характеру слагающих их пород массивные резервуары подразделяются на две группы:
1. Однородные массивные резервуары сложены сравнительно однородной толщей пород, большей частью карбонатной (рис.2).
vk.com/club152685050 | vk.com/id446425943
2.Неоднородные массивные резервуары – толща пород неоднородна (рис.3). Литологически она может быть представлена, например, чередованием
известняков, песков и песчаников, сверху перекрытых глинами. Проницаемость такой толщи в различных ее слоях колеблется, но перемещение жидкости (нефти и воды) возможно во всех направлениях и происходит в общем независимо от наслоения пород.
Слайд_5
Резервуары неправильной формы, литологически ограниченные со всех сторон
(рис.4).
Рис.4.
В эту группу объединены природные резервуары всех видов, в которых насыщающие их газообразные и жидкие углеводороды окружены со всех сторон либо практически непроницаемыми породами, либо породами, насыщенными слабоактивной водой.
Крезервуарам неправильной формы относятся лишь зоны повышенной пористости
ипроницаемости пород, связанные с местным изменением петрографического состава, не распространяющимся на сколько-нибудь значительную площадь.
Каким бы не был механизм образования углеводородов, для формирования крупных скоплений нефти и газа необходимо выполнение ряда условий:
- наличие проницаемых горных пород (коллекторов), -непроницаемых горных пород, ограничивающих перемещение нефти и газа по
вертикали (покрышек)
- а также пласта особой формы, попав в который нефть и газ оказываются как бы в
тупике (ловушке)
Слайд_6 Ловушка

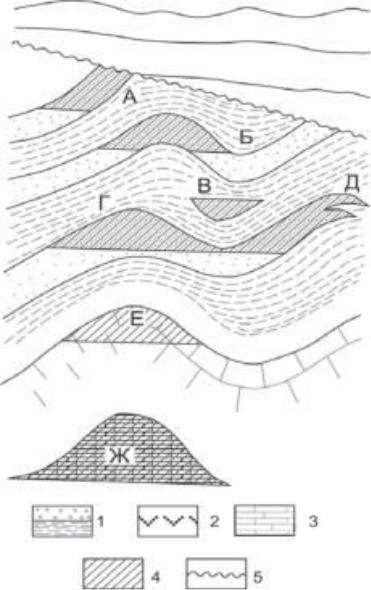

Ловушка – часть природного резервуара, в которой благодаря различного рода структурным дислокациям, стратиграфическому или литологическому ограничению, а также тектоническому экранированию создаются условия для скопления нефти и газа.
