НЕФТЕГАЗОПРОМЫСЛОВАЯ ГЕОЛОГИЯ
.pdfПРИРОДНЫЕ РЕЗЕРВУАРЫ. ЛОВУШКИ vk.com/club152685050 | vk.com/id446425943
Под месторождением нефти и газа понимается совокупность залежей, приуроченных территориально к одной площади и сведенных с благоприятной тектонической структурой.
Понятия месторождение и залежь равнозначны, если на одной площади имеется всего одна залежь, такое месторождение называется однопластовым. Месторождение, имеющее залежи в
пластах (горизонтах) разной стратиграфической принадлежности, принято называть многопластовыми
ПРИРОДНЫЕ РЕЗЕРВУАРЫ. ЛОВУШКИ vk.com/club152685050 | vk.com/id446425943
Классификация залежей по фазовому состоянию углеводородов По начальному фазовому состоянию и составу основных УВ
соединений в недрах земли залежи подразделяются на однофазные и
двухфазные. |
однофазные залежи |
|
нефтяная |
двухфазные залежи |
газовая |
|
|
нефтегазовая |
газонефтяная |
газоконденсатно- |
|
нефтяная |
|
|
|
нефтегазоконденсатная
vk.com/club152685050ПРИРОДНЫЕ| vk.com/id446425943РЕЗЕРВУАРЫ. ЛОВУШКИ
К двухфазным залежам относятся залежи, приуроченные к пластам-коллекторам, содержащим нефть с растворенным газом и свободный газ над нефтью (нефтяная залежь с газовой шапкой или газовая залежь с нефтяной оторочкой). В отдельных случаях свободный газ таких залежей может содержать углеводородный конденсат.
По отношению объема нефтегазонасыщенной части залежи к объему всей залежи (Vн= Vн/(Vн+Vг)) двухфазные залежи подразделяются на:
а) нефтяные с газовой или газоконденсатной) оторочкой
(Vн>0,75)
б) газо-или газонефтеконденсатные (0,5<Vн<=0.75)
в) нефтегазовые или нефтегазоконденсатные (0,25<Vн<=0.5) г) газовые или газоконденсатные с нефтяной оторочкой
(Vн<=0,25)
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ВНУТРЕННЕЕ СТРОЕНИЕ ЗАЛЕЖЕЙ vk.com/club152685050 | vk.com/id446425943
ЁМКОСТНЫЕ СВОЙСТВА ПОРОД-КОЛЛЕКТОРОВ
Коллектором называется горная порода, обладающая такими геолого-физическими свойствами, которые обеспечивают физическую подвижность нефти или газа в ее пустотном пространстве.
Порода-коллектор может быть насыщена как нефтью или газом, так и водой.
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ВНУТРЕННЕЕ СТРОЕНИЕ ЗАЛЕЖЕЙ vk.com/club152685050 | vk.com/id446425943
ЁМКОСТНЫЕ СВОЙСТВА ПОРОД-КОЛЛЕКТОРОВ
Емкостные свойства породы определяются ее пустотностью:
Vпуст. = Vпор+ Vтрещ. + Vкаверн
а |
б |
в |
г |
д е
Различные типы пустот в породе.
а – хорошо отсортированная порода с высокой пористостью; б – плохо отсортированная порода с низкой пористостью; в – хорошо отсортированная пористая порода; г – хорошо отсортированная порода, пористость которой уменьшена в результате отложения минерального вещества в пустотах между зернами; д – порода, ставшая пористой благодаря растворению; е – порода, ставшая коллектором благодаря трещиноватости.
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ВНУТРЕННЕЕ СТРОЕНИЕ ЗАЛЕЖЕЙ vk.com/club152685050 | vk.com/id446425943
ЁМКОСТНЫЕ СВОЙСТВА ПОРОД-КОЛЛЕКТОРОВ
По времени образования выделяются первичные пустоты и
вторичные.
Первичные пустоты формируются в процессе седиментогенеза и диагенеза, то есть одновременно с образованием самой осадочной породы, а вторичные образуются в уже сформировавшихся породах.
Первичная пустотность присуща всем без исключения осадочным породам, в которых встречаются скопления нефти и газа – это прежде всего межзерновые поры, пространства между крупными остатками раковин и т.п.
К вторичным пустотам относятся поры каверны и трещины, образовавшиеся в процессе доломитизации известняков и выщелачивания породы циркулирующими водами, а также трещины возникшие в результате тектонических движений.
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ВНУТРЕННЕЕ СТРОЕНИЕ ЗАЛЕЖЕЙ vk.com/club152685050 | vk.com/id446425943
ПОРИСТОСТЬ И СТРОЕНИЕ ПОРОВОГО ПРОСТРАНСТВА
Пористость - наличие пор в горной породе |
M = |
Vпустот |
100 (%) |
|
|||
|
|
Vпороды |
|
•Полная пористость включает в себя все |
поры |
горной породы, как |
изолированные (замкнутые), так и открытые, сообщающиеся друг с другом.
Коэффициентом полной пористости называется отношение суммарного объема пор в образце породы к видимому его объему:
M п Vпор 100%
Vобразца
•Открытая пористость - объем пор связанных между собой.
Коэффициентом открытой пористости называется отношение объема открытых, сообщающихся пор к видимому объему образца:
MO Vсообщ. пор 100% Vобразца
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ВНУТРЕННЕЕ СТРОЕНИЕ ЗАЛЕЖЕЙ vk.com/club152685050 | vk.com/id446425943
ПОРИСТОСТЬ И СТРОЕНИЕ ПОРОВОГО ПРОСТРАНСТВА
•Эффективная пористость - учитывает часть объема связанных между
собой пор насыщенных нефтью.
Mэф Vпор фильтр. 100%
Vобразца
•Динамическая пористость - учитывает тот объем нефти, который будет перемещаться в процессе разработки залежи.
По величине диаметра поры подразделяются :
Сверхкапиллярные |
> 0,5 мм |
Капиллярные |
0,5 - 0,0002 мм |
Субкапиллярные |
< 0, 0002 мм |
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ВНУТРЕННЕЕ СТРОЕНИЕ ЗАЛЕЖЕЙ vk.com/club152685050 | vk.com/id446425943
ПОРИСТОСТЬ И СТРОЕНИЕ ПОРОВОГО ПРОСТРАНСТВА

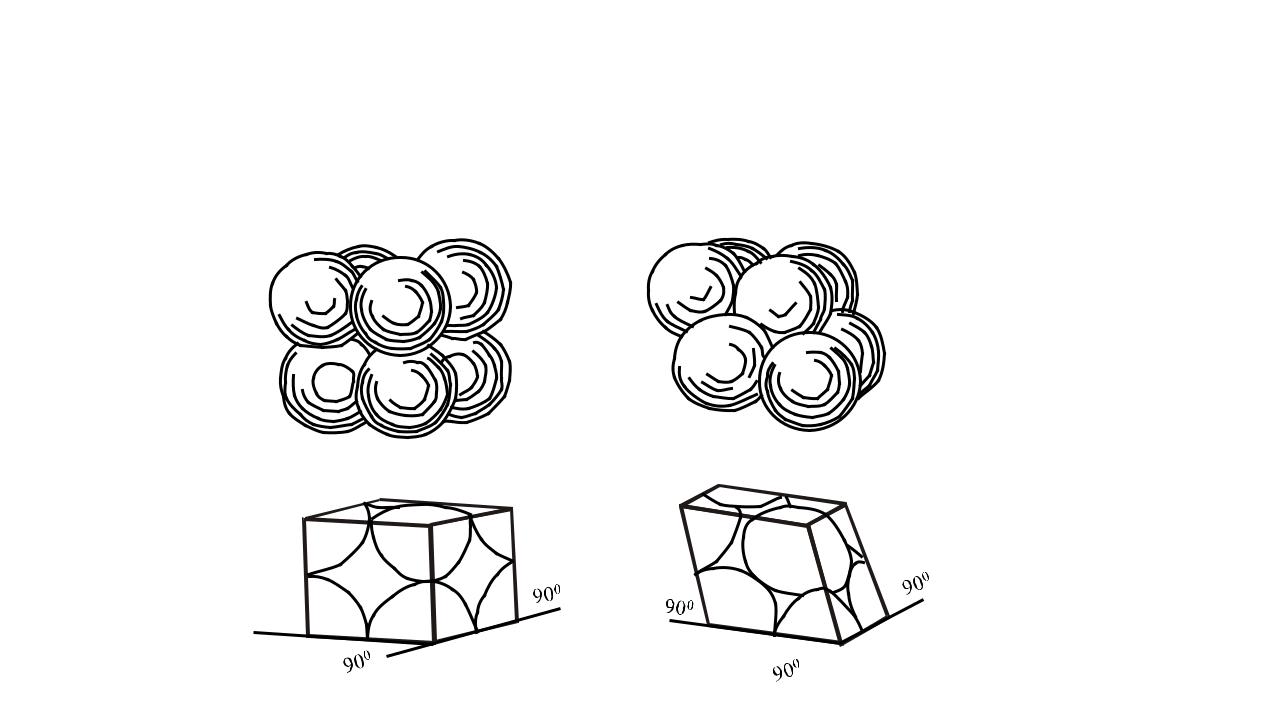

Различная укладка сферических зерен одного размера, составляющих пористый материал :
а - менее плотная кубическая укладка, б - более компактная ромбическая укладка
Пористость 47,6% |
Пористость 25,96% |
|
900
ФАКТОРЫ, ОПРЕДЕЛЯЮЩИЕ ВНУТРЕННЕЕ СТРОЕНИЕ ЗАЛЕЖЕЙ vk.com/club152685050 | vk.com/id446425943
ПОРИСТОСТЬ И СТРОЕНИЕ ПОРОВОГО ПРОСТРАНСТВА
Значения пористости некоторых осадочных пород
Горная порода |
Пористость, % |
Глинистые сланцы |
0,54-1,4 |
Глины |
6,0-50,0 |
Пески |
6,0-52 |
Песчаники |
3,5-29,0 |
Известняки |
до 33 |
Доломиты |
до 39 |
Известняки и доломиты, как покрышки |
0,65-2,5 |
